Что такое пленочный теплый пол — устройство, монтаж в фото. Что такое теплый пол пленочный
Инфракрасный теплый пленочный пол – что это такое. Монтаж пленочного теплого пола
Комфортное тепло в помещении настраивает на позитивный и расслабляющий лад, а также создают уютную и домашнюю атмосферу. Для решения данного вопроса можно применить дополнительную систему отопления в виде теплого пола. Теплые водяные полы, как правило, монтируются только при наличии автономного отопления, а, следовательно, этот вариант не для всех. Альтернативой водяным полам выступают электрические полы. Причем они подразделяются на две группы: кабельные и инфракрасные пленочные теплые полы.
Что такое кабельные теплые полы знают многие, принцип их подключения знаком практически каждому электрику, а вот что такое инфракрасный теплый пленочный пол и как он подключается, знают не все.
Инфракрасный теплый пленочный пол. Устройство и способы монтажа
Конструктивно инфракрасный пленочный теплые пол представляет собой карбоновую пленку толщиной меньше 1 мм, которая под воздействием электрического тока нагревается и выделяет инфракрасное тепло. Полы могут быть различной ширины 50, 80 и 100 см. У большинства фирм производителей линия среза проходит, как правило, через каждые 17-25 см. В зависимости от ширины полосы ее длина должна быть не больше установленных заводом производителем параметров. При ширине 50 см, длина может достигать 10 метров, 80 см – 8 метров и 100 см не более 5 метров.
Инфракрасный пленочный пол греет с двух сторон, поэтому для сокращения потерь тепла под ним должна использоваться хорошая подложка. Оптимальным вариантом в данном случае является пробковая подложка, поскольку это не только хорошая теплоизоляция, но и отличная звукоизоляция, а также 100% натуральность.
Следующим слоем обязательно должна быть отражающая изоляция, которая направлена на минимизацию потерь тепла. И только потом укладывается инфракрасный теплый пленочный пол.
Полосы могут располагаться произвольно: и параллельно и перпендикулярно друг другу, главное они не должны укладываться внахлест. Для соединения каждой полосы используются специальные клипсы с теплоизолятором. Изолируются как соединительные провода, так и глушатся противоположные концы, тем же изолятором.
Инфракрасный теплый пленочный пол работает от терморегулятора, за счет чего он считается экономичным и потребляет небольшое количество электроэнергии. Один стандартный терморегулятор рассчитан, как правило, максимум до 15 квадратов пленочных полов. Терморегулятор по рекомендации производителя должен располагаться в специальной более глубокой и широкой коробке на высоте не ниже 30 см и не выше 1,20 см от уровня пола.
Датчик пола располагается в стене в гофре, таким образом, чтобы в случае поломки его можно было легко удалить и при этом не ломать стену и напольное покрытие.
Если планируется монтаж пленочных полов под ламинат, то многие производители рекомендуют сверху полов стелить полиэтиленовую пленку средней толщины, около 100 микрон. Это выступает защитой от непредвиденных протечек жидкости.
Когда в роли напольного покрытия выступает плитка, то сверху пленки укладывается специальная сетка, для сцепления плитки с основанием пола. Сетка фиксируется при помощи дюбелей или жидкими гвоздями.
Сверху все заливается небольшим слоем плиточного клея или самовыравнивающеися смесью. После полного высыхания можно класть плитку, но строго под гребенку без каких-либо воздушных прослоек. Начинать эксплуатацию инфракрасного пленочного теплого пола можно по истечении 21-28 дней, после полного высыхания раствора.
Для теплых пленочных полов рекомендуется использовать специальный эпоксидный клей. Это двухкомпонентный состав на основе эпоксидной смолы, который устойчив к высоким температурам.
И самое главное, прежде чем монтировать пленочные теплые полы, необходимо начертить чертеж с расположением всех полос, обязательно указав, в каком месте будет располагаться датчик пола.
Можно, конечно, по вопросам монтажа обратиться к квалифицированным специалистам, однако инфракрасный теплый пленочный пол вполне можно смонтировать и самостоятельно, тем самым сэкономив значительные средства. Только учтите: неправильное подключение хотя бы одной полосы может вывести из строя все компоненты системы, и гарантии в таком случае вы лишитесь, однозначно.Стоит ли овчинка выделки – решать вам.
znay-i-umey.ru
Что такое пленочный теплый пол — устройство, монтаж в фото
Что такое пленочный теплый пол — устройство, монтаж в фотографиях.
Сегодня многие стараются сделать свою жизнь более комфортной. Тем более на рынке появляется большое количество новых технологий. Помимо комфорта многие интересуются, на чем можно сэкономить. Сегодня речь пойдет про пленочный теплый пол, который может выступать в качестве альтернативы централизованному отоплению.
Получая счета за отопление, многие не понимают, за что должны отдать такие деньги. Ведь в зимнее время года приходиться кутаться в одеяла. А судя по счетам, в квартирах должна быть температура не ниже 240. Пленочный теплый пол решит проблему обогрева и, при этом расход электроэнергии будет небольшим.
Устройство пленочных полов
Несмотря на то что эти инженерные системы появились на рынке не так давно, они уже имеют положительные отзывы пользователей. В отличие от своих предшественников (водяных и кабельных теплых полов) инфракрасные системы имеют миниатюрные размеры.
После установки пленочной системы высота пола поднимется незначительно. Поэтому не придется ломать голову над тем, как скрыть перепад высот между соседними комнатами. Достаточно будет установить на стыке комнат разноуровневую порожную планку.

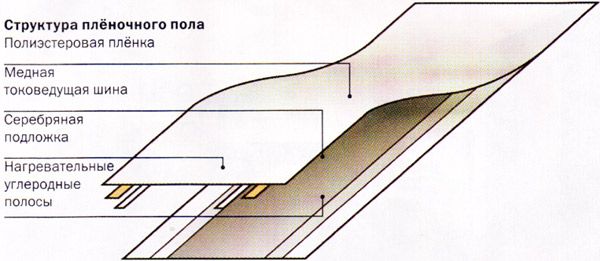

Инфракрасный пол имеет 3-хслойную структуру. Верхний и нижний слой – это пленка. Между пленкой располагается нагревательный элемент. Пленка абсолютно герметична. Кроме того, она ламинирована полимером, который устойчив к воздействию огня, влаги и атмосферных воздействий.
При изготовлении нагревательного элемента используют медь и серебро. Эти металлы хорошо проводят тепло. Располагаются полоски меди и серебра, по которым при включении системы начинает идти ток, на расстоянии 1,6 см друг от друга.
Особенностью системы является то, что при повреждении одного участка, остальная система остается работоспособной. Ни одна другая инженерная система не обладает этим свойством. Если будет поврежден нагревательный элемент кабельного пола или водяного, то перестанет функционировать вся система.
К тому же пленочный теплый пол не монтируется в стяжку. Поэтому выполнить ремонт будет гораздо проще. Что касается других видов теплых полов, то их ремонт предполагает демонтаж не только декоративного напольного покрытия, но и стяжки.
При работе инфракрасной системы воздух в помещении нагревается равномерно. Это подтверждают отзывы пользователей. Если же говорить про централизованную систему отопления или обогреватели, которые использовались раньше, то их работа основана на конвекции.
Нагретый воздух поднимается, а холодный, соответственно, опускается. Получается, что система направлена на то, чтобы образовывать теплые потоки под потолком. Внизу же помещения находятся холодные потоки воздуха. Пленочный теплый пол работает совсем по-другому.
Как работают инфракрасные теплые полы
Система после установки подключается к электрической сети. Между системой и источником электроэнергии находится терморегулятор, который делает систему управляемой.
Инфракрасный пол работает точно так же, как и солнце. Он не нагревает воздух. Ведь последний является не лучшим проводником. Он нагревает предметы внутри помещения. А уже от них происходит прогрев воздуха. При этом температура теплоносителя не превышает 500. А температура напольного покрытия составляет не более 450.
При работе системы происходит преобразование тока в тепловую энергию. Благодаря фольгированному теплоизоляционному материалу все тепло равномерно распределяется по поверхности декоративного напольного покрытия. Поэтому на полу нет так называемых холодных зон.
Чтобы избежать теплопотерь, необходимо под пленочный пол устанавливать фольгированный теплоизоляционный материал. В противном случае будет происходить прогрев не только декоративного напольного покрытия, но и чернового основания.
Что же касается экономичности системы, то расход электроэнергии при работе системы составляет в среднем 40 Вт*м2* ч. Стоит оговориться, что такой расход будет в хорошо теплоизолированных помещениях. Если теплоизоляция будет обустроена не лучшим образом, то, соответственно, расход электроэнергии увеличится.
На сегодняшний день вниманию потребителя представлены два вида инфракрасных полов: пленочные и стержневые. Первые выпускаются в виде рулонного материала. Вторые же в виде карбоновых стержней, соединенных между собой проводами. Большей популярностью пользуются пленочные полы.
Достоинства инфракрасных полов
Первое, что хочется отметить, простота монтажа. К системе прилагается инструкция, согласно которой подключить систему можно самостоятельно. При этом не нужно использовать специальные инструменты и оборудование. Также стоит отметить быстроту монтажа системы.
Не нужно обустраивать стяжку и ждать пока она высохнет. Сразу после укладки пленки можно приступать к монтажу декоративного напольного покрытия. Причем система совместима с самыми нежными напольными покрытиями. Саму пленку уложить можно за несколько часов. Отзывы покупателей говорят о том, что на установку инженерной системы уйдет не более 5-6 часов.
Воздух в комнате после включения системы прогревается достаточно быстро. Система является регулируемой. Можно выставить нужную температуру. Если устанавливались полы в нескольких комнатах, то можно установить для каждого помещения свой терморегулятор.
В продаже имеются простые механические терморегуляторы, которые не оснащены дополнительными функциями. Они достаточно долговечны. Есть же и более современные электронные варианты, которые имеют дополнительные функции. Скажем, температура в помещении может измениться в том случае, если изменилась температура воздуха на улице.
Применение электронных терморегуляторов позволяет полностью автоматизировать систему. Изучив отзывы покупателей, можно сделать вывод, что электронные приборы более удобны в использовании.
При работе системы в помещении не образуется электромагнитного поля. При работе же кабельных полов оно присутствует. Прогрев воздуха происходит за счет образования длинных инфракрасных лучей и анионов. Прогреваются, в первую очередь, предметы, находящиеся в комнате, и только потом нагревается воздух.
Инженерная система имеет длительный период эксплуатации. Он составляет 15-20 лет. Хотя при бережном отношении пленочные полы могут функционировать и дольше. Такой вывод можно сделать, изучив отзывы потребителей.
Также стоит отметить мобильность пленочных полов. Если придется переезжать, то пленочный пол можно демонтировать и забрать с собой.
Нагрев воздуха в комнате происходит равномерно. Поскольку конвекция в помещении отсутствует, в воздухе практически нет пыли. К тому же в помещении остается неизменным уровень влажности. Инфракрасный пол не только делает пребывание в помещении комфортным, но и является профилактикой некоторых заболеваний. Об этом говорят отзывы потребителей.
Недостатки инфракрасных полов
На данный момент еще не создали технологию, которая была бы идеальна. Инфракрасный пол не является исключительным. Помимо вышеописанных достоинств он имеет и недостатки.
При укладке системы пленку можно повредить. Поэтому монтажные работы нужно выполнять крайне аккуратно.
Поскольку система работает от электрической сети, существует возможность самовозгорания. Причиной такого явления может стать неправильная эксплуатация пленочного теплого пола или его повреждение.
Нельзя на пленку ставить тяжеловесную мебель. Иначе, в этом месте система будет перегреваться, что может стать причиной деформации декоративного напольного покрытия, мебели, стоящей сверху и самой пленки.
Последний недостаток – высокая стоимость. Поскольку при изготовлении инфракрасных полов используется дорогостоящая медь и серебро, система не может стоить дешево.
Монтаж пленочных полов
В первую очередь, нужно очистить черновой пол от грязи и пыла. Затем, следует оценить его состояние. Если на нем присутствуют дефекты, то от них следует избавиться. Далее, необходимо вооружившись строительным уровнем определить перепады высот в помещении. Пленочные полы укладываются исключительно на ровное основание.
Допускаются перепады высот в несколько миллиметров. Если полы неровные, то их нужно выровнять. Лучше для выравнивания использовать специальные смеси, которые после застывания образуют ровную поверхность. Цементно-песчаный же раствор уложить ровно достаточно сложно. Да и правильно его приготовить под силу не любому мастеру.
Следующий шаг – разметка помещения. Нельзя укладывать пленку впритык к стенам. Она должна находиться как минимум на расстоянии 10 см от них. Также следует учесть расположение тяжеловесной мебели. Под нее пленка также не укладывается. Оставшееся пространство нужно застелить пленкой.
Следующий этап – укладка фольгированного теплоизоляционного материала. Нет смысла укладывать его по всему периметру комнаты. Достаточно будет уложить теплоизоляцию только под пленку. Фольгированная сторона материала должна быть направлена к инфракрасной пленке. Все стыки между полосами теплоизоляции нужно проклеить клейкой лентой.
Далее, нужно уложить пленочную систему. Укладывают пленку таким образом, чтобы медные шины «смотрели» вниз. При необходимости пленку можно разрезать. Но делать это нужно в соответствии с разметкой, которая есть на пленке.

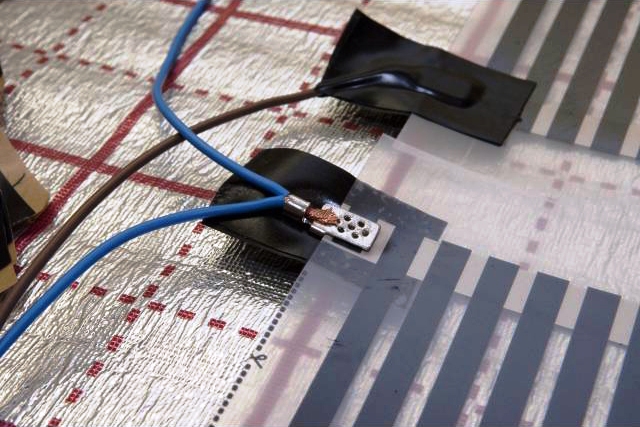

Отдельные элементы пленочной системы нужно соединить между собой. Для этого используют провода и клипсы. Неиспользуемые провода нужно заизолировать. Изоляция входит в комплектацию инженерной системы.
Затем, следует установить терморегулятор. Для него нужно сделать углубление в стене. Также нужно позаботиться о том, чтобы поблизости была розетка. Желательно сделать отдельный контур для теплого пола. Подключение терморегулятора, как и его установка, происходит согласно прилагаемой к нему схемы.
Последнее, что нужно сделать – подключить термодатчик. Делать это нужно согласно инструкции, которая прилагается к теплому полу. На этом монтажные работы можно считать законченными.
Перед тем как укладывать декоративное напольное покрытие нужно проверить работоспособность системы. Если во время проверки никаких проблем не обнаружено, то можно перейти к монтажу напольного покрытия. Целесообразно устанавливать пленочный теплый пол под плитку. При укладке системы под линолеум целесообразно поверх теплого пола уложить листы ДВП.
Как правильно эксплуатировать инфракрасный пол
В первую очередь, нужно правильно выполнить монтаж системы и сделать все расчеты. Чтобы не ошибиться в расчетах, можно обратиться за помощью к консультантам строительного магазина, в котором вы покупаете пленочный пол.
Также следует ознакомиться с рекомендациями производителя касательно эксплуатации инженерной системы. Желательно изучить и отзывы людей, которые уже успели не только установить, но и попользоваться системой. Ведь всегда лучше учиться на чужих ошибках.
Нельзя выполнять монтажные работы в мокром помещении. Не стоит принимать во внимание отзывы людей, утверждающих, что система работает неэффективно. Скорее всего, при подсчетах была совершена ошибка, которая и привела к неэффективной работе системы. При укладке пленки нужно действовать аккуратно. Это поможет избежать механических повреждений.
Инфракрасные полы имеют ряд достоинств, к которым относится и сравнительно небольшой расход электроэнергии. Отзывы потребителей указывают на то, что инженерная система стоит своих денег.
Если монтажные работы были выполнены правильно, то расход электроэнергии во время работы системы только порадует. Выбирая пленочный пол нужно обратить внимание на производителя. Изучив отзывы потребителей можно убедиться, что сотрудничать следует исключительно с теми компаниями, которые зарекомендовали себя на рынке.
Обзор Что такое пленочный теплый пол — устройство, монтаж .
dtk-m.ru
отзывы об этом виде обогрева, монтаж своими руками под плитку, что это такое
Жители многоэтажных домов прекрасно знают, что такое угловая квартира и как там холодно. Что же делать? Установить пленочный теплый пол, отзывы о котором по большей части положительные.
Коротко о системе пола
Современная система отопления
На смену водяному и электрическому способу обогрева пола пришел новый способ поддержания оптимальной температуры — инфракрасный пленочный теплый пол. Система основывается на принципе инфракрасного излучения, которое очень напоминает солнечный обогрев. Пол состоит из тонкого пленочного покрытия, в котором в полиэстеровой пленке запаяна карбоновая паста. Она и служит излучающим элементом.
Надежность и безопасность электроподключения системы гарантируется обработкой соединений серебряным припоем, а само подключение совершается через терморегулятор. Следует добавить, что электрический ток проходит через медно-серебряные проводники. Отличие карбонового элемента обеспечивает высокий уровень теплопроводности, что, по сравнению с кабельным вариантом обогрева, позволяет систему потреблять меньшее количество электрической энергии.
Принцип работы заключается в следующем: инфракрасные лучи нагревают предметы, которые находятся в помещении, а также человеческое тело, а не воздух. Поэтому в комнате воздух не пересушивается, а люди ощущают постоянное тепло. Плюс такого излучения в том, что оно проходит через любые поверхности и барьеры, поэтому стелить на такой пол можно любое покрытие.
Тепло от такого покрытия может пройти через любое непрозрачное тело. Инфракрасное излучение достигает стен и потолка, отдает тепло любому предмету и поверхности, которое размещено на его пути. Все, что нагревается, в свою очередь, отдает тепло человеку, а также нагревает при этом воздух в помещении.
Положительные моменты

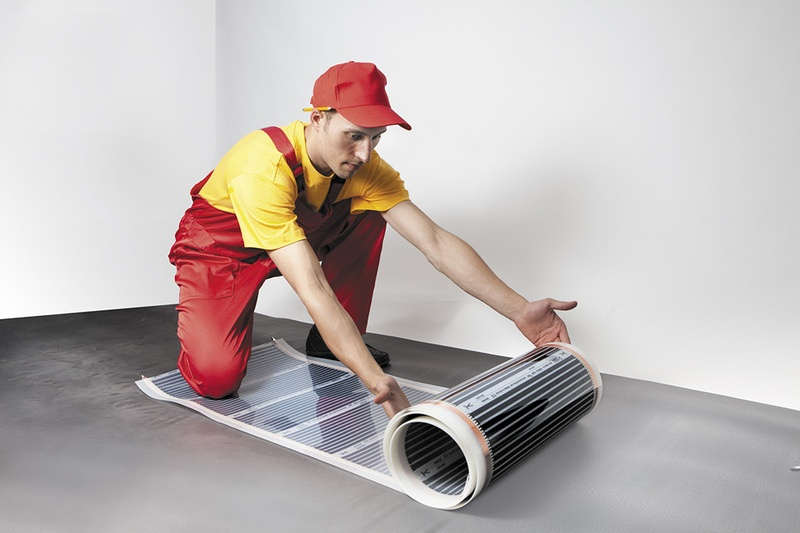

Пленка в рулоне
Делая систему обогрева пола, не нужно приобретать крепежные элементы, ведь пленка легко разворачивается по всей площади пола. Для подключения системы нет нужды вторгаться в общую систему водяного отопления. Необходимо лишь позаботиться о точке подключения к электрической сети. Все необходимые модули подключают параллельно, поэтому при поломке одного из них система бесперебойно продолжит свою работу.
Чтобы эффективнее распределить тепло по всей площади пола, полосы пленки укладывают плотно друг к другу. Если возникает проблема в количестве потребляемой электроэнергии, производитель предлагает 2 варианта подключения: 220 или 150 Вольт. Для экономии лучше воспользоваться прибором в 150 Вольт, в комплект которого входит понижающий трансформатор.
Еще одним существенным преимуществом теплого пленочного пола является возможность установки его не на всей площади, а в конкретном диапазоне квартиры — месте для детских игр, под рабочим или обеденным столом, возле детской кроватки. Приятно и то, что отопительная система имеет долгий срок службы, и ее в любой момент можно демонтировать, перевезти в другое помещение.
Все знают, что утеплить балкон и лоджию тяжело, ведь выводить туда трубы центрального отопления не разрешается. А вот установить там теплый пленочный пол с инфракрасным излучением — оптимальный вариант.
Установить такую пленку можно своими руками, но обязательно перед этим провести сплачивание полов, заделать щели и убрать зазоры. Поверхность пола должна быть идеально ровной. Единственно, что следует поручить специалисту, подключение к электрической сети.
Поверх пленочного пола можно монтировать ламинат или ковролин, виниловое покрытие или линолеум. Что касается кафельной плитки, здесь главным пунктом станет правильный монтаж с использованием армирующей сетки из стекловолокна, которую необходимо по всему периметру прибивать ударными дюбелями. При этом размер слоя нанесенного клея не должен быть меньше 15 мм, а само средство для склеивания должно быть предназначено именно для теплых полов.
Минусы системы подогрева
Схема устройства пленки
Чем больше площадь отапливаемого пола, тем больше скрытых контактов. В сравнении с кабельной системой подогрева, это много. Поэтому самым важным этапом монтажа пленки станет тщательный контроль мастеров, работающих с верхним слоем пола. Всю систему необходимо протестировать, дабы потом не проводить демонтаж.
Если покупатель захочет провести самостоятельную укладку пленочного пола, он может столкнуться с некоторой проблемой: и продавцы, и техническая документация плохо или неточно объясняют клиенту процесс монтажа пленки под кафель. В результате многие укладывают кафель неправильно, после чего он начинает отслаиваться.
Отзывы покупателей
Многие шарахаются в ужасе от всего нового и ультрасовременного, но ведь когда-то даже обычная лампочка была инновацией. Правда, далеко не все продавцы умеют правильно рекламировать физические свойства изделия, что впоследствии и отпугивает большое количество покупателей.
Фанаты напольной системы
Монтаж инфракрасного отопления
Те, кому действительно нравится разработанная система подогрева пола, не упускают возможностей и утепляют такой пленкой все поверхности: стены и потолок.
Есть такие умельцы, которые находят достаточно необычный способ использования пленки, ведь ее можно крепить практически к любой поверхности, даже к плоскости с изогнутыми формами.
Хорошие отзывы оставляют клиенты о теплом пленочном поле «Термо ДАР». Так, можно говорить о его достаточно низкой стоимости, значительной экономии электроэнергии и долговечности.
Защитники такой системы обогрева отмечают, что инфракрасное тепло применяется в медицине для излечения многих болезней, поэтому о негативном воздействии на организм человека не может быть и речи. Возможность регулировки теплоотдачи позволит выстроить систему электропотребления под каждый семейный бюджет. Положить такой пленочный пол разрешается под любой вид покрытия, поэтому ограничений в этом плане нет. Полностью безопасное изделие гарантированно прослужит 15 лет.
Единственно, что стоит учесть при использовании такого пола: на него нельзя устанавливать тяжелую мебель, стелить одеяла, ставить вазоны или коробки. В противном случае пленка может перегреться и выжечь покрытие пола.
Люди, тестирующие пленочный пол Q-term, в большинстве случаев остались довольны своим приобретением. Легкость в монтаже и отсутствие необходимости обязательного вскрытия полов привлекает, ведь пленку можно постелить даже под ковролин и в любой момент перенести в подходящее для этого место.
Клиенты выделяют простоту эксплуатации, быстрый и равномерный нагрев по всей площади пола, а воздух при этом не пересушивается. Комфорт, уют и тепло будут обеспечены.
Неплохие отзывы о полах с инфракрасным обогревом Rexva, которые известны на рынке обогревающих изделий с 2005 года. Покупатели выделяют хороший процент энергосбережения — 40%. Потому что на 1 кв. м пленочный пол затрачивает от 35-100 Вт. Отмечают быстрый прогрев пола, всего за 20-30 минут работы обогревающей системы.
Для тех, кому необходимо гарантированно равномерное распределение тепла по всей площади пола и отсутствие локальных перегревов в отдельных местах, можно порекомендовать пленочный пол с графитовым наполнителем EMS-500-P. Именно эта система проводит самый быстрый нагрев. Покупатели рекомендуют включать обогрев только по необходимости и не оставлять систему включенной на целый день.
А вот самая тонкая пленка теплого пола у фирмы NanoThermal. Ее особенно рекомендуют устанавливать в ванной комнате, ведь она прекрасно себя показывает даже под керамической плиткой.
Ярые противники пленки
Подложка укладывается между пленкой и ламинатом
Противники пленки трезво смотрят на расценки и понимают, что если 1 кв. м такого отопительного прибора потребляет 220 В, то комната площадью в 20 кв. м — около 4,4 кВт за сутки. После определенных расчетов получается, что месяц такого интенсивного блаженства обойдется приблизительно в 150 долларов. А если умножить это на количество комнат в квартире, выходит очень дорого для среднестатистического жителя.
Да, дорого. Но специалисты утверждают, что такое потребление возможно только при включении пола на всю мощь. Обычно клиенты используют возможности подогрева лишь наполовину, то есть расход в сутки будет равен приблизительно 100 Ватт.
Если затронуть тему фирм, изготавливающих такие системы, можно вспомнить о товаре «ТермоДАР». По словам продавца, на упаковке не указана фирма-производитель со всеми реквизитами, отсутствуют технические характеристики. Это свидетельствует о том, что в случае инцидента клиенту некуда будет обратиться за возмещением.
Конечно, не умолкают приверженцы старых технологий, которые очень переживают за детскую безопасность. Бывают ведь случаи, когда ребенку настолько интересно, что находится под ковром, что он начинает ковыряться там. А вдруг в этот момент у него будет нож или другой острый предмет? Смущают и неровности на стыках пленки.
Уютное тепло или опасность?

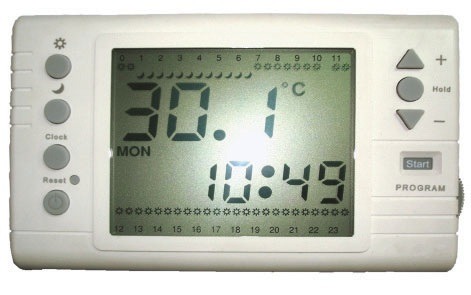

Регулятор температуры
Все новое всегда воспринимается с опаской. А ведь, возможно, лет через 5 именно такой теплый пленочный пол будет привычным и необходимым звеном отопления жилого помещения. Для этого нужно просто подождать несколько лет, а в это время испробовать продукцию. Достаточно низкая стоимость всей системы и предельная простота установки помогут полюбить новый способ обогрева.
Если же сомнения не дают сделать первый шаг навстречу новому и неизведанному, можно попробовать пленочный пол для небольшой площади. Например, для места под рабочим столом. Убедившись в эффективности и безопасности, можно будет приобрести изделие для всей квартиры.
