Пошаговое подключение теплого пола к системе отопления своими руками. Как подключить к системе отопления водяной теплый пол

Подключение теплого пола к системе отопления

Обогреваемые полы привлекают своим комфортом и удобством. Проснувшись утром, приятно опустить ноги на тёплую поверхность пола, пройти на кухню или в ванную комнату, не надевая тапочек. В доме уже есть радиаторная система отопления и установлен газовый котёл, а сделать тёплые полы в своём жилище очень хочется.

Возникает вопрос – возможно ли подключение тёплого пола к системе отопления? Существуют различные схемы отопления с тёплыми полами совместно с традиционной системой обогрева жилья. В данной статье вы найдёте необходимую информацию по данной теме.

Устройство тёплых водяных полов

Подключение теплого пола к системе отопления

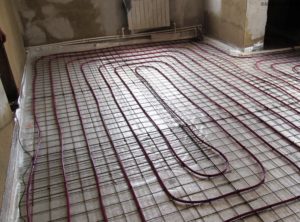

Сшитый полиэтилен — популярный материал для водяного контура

Часто можно встретить информацию о том, что монтаж водяных тёплых полов доступен практически всем. Должны вас разочаровать.

Без опыта работы по сборке сантехнических устройств, знаний теплотехники и гидромеханики самостоятельно не стоит браться за обогрев пола.

Отопительный контур собирают из труб, изготовленных из различных материалов:

сшитый полиэтилен;
металлопластик;
полипропилен;
медные трубы.

Каждый материал обладает своими преимуществами и недостатками, что можно увидеть в следующей таблице:

№ Материал Преимущества Недостатки

1	Сшитый полиэтилен	Высокая прочность	Дороговизна
2	Металлопластик	Гибкость	—
3	Полипропилен	Низкая стоимость	Сгибается под нагревом
4	Медная труба	Универсальность	Высокая стоимость

Подготовка основания под укладку и заливку тёплого пола

Подключение теплого пола к системе отопления

Приведите основание в порядок

Сначала приводят в порядок основание пола:

Площадь основания пола очищают от мусора и грязи. Все щели и трещины шпаклюют.
Чтобы избежать потери тепла, на основание пола укладывают утеплитель в один или два слоя полимерных листов утеплителя.
Затем стелют полиэтиленовую плёнку в качестве пароизоляции. Края плёнки заводят на стены по периметру помещения на высоту, большую толщины будущей бетонной стяжки.
Обязательно по всему периметру пола наклеивают демпферную ленту. Она исполняет роль компенсатора расширения нагретого бетона. При нагреве стяжки зазоры между бетоном и стенами могут уменьшиться от 5 мм до 7 мм, это зависит от величины площади пола. Демпферная лента своей толщиной обеспечивает герметичность зазоров. Ленту можно приобрести в торговой сети. Высота ленты бывает от 100 мм до 150 мм. Перед установкой плинтусов напольного покрытия излишки демпферной ленты срезают.
На полиэтиленовую плёнку кладут металлическую или пластиковую арматурную сетку. К монтажной сетке крепят трубы отопления.
Сами трубы крепят нейлоновыми хомутами к арматурной сетке.
В деревянных перекрытиях прорезают каналы, в которые кладут трубы. Всю поверхность пола покрывают распределительными алюминиевыми листами.

Укладка трубопроводов

Уложенный контур может быть сформирован в виде двойной спирали или принимать форму прямолинейной змейки.

Подключение теплого пола к системе отопления

Стяжка должна быть не менее 50 см

Стяжку делают толщиной не менее 50 мм и не более 70 мм. При толщине покрытия 50 мм высота слоя бетона над трубами составит 30 мм, что вполне достаточно для функционирования прочного и теплопроводного покрытия. Слой бетона более 70 мм понижает теплопроводность и повышает инертность стяжки (пол медленно нагревается и медленно остывает).

Бетонная стяжка имеет свои недостатки. В случае аварийной ситуации полы придётся удалять отбойным молотком. После ликвидации последствий аварии трубопроводов стяжку придётся восстанавливать. Всё это хлопотно и будет стоить немалых денег.

В этом отношении более привлекательны сухие полы.

Надо не забывать, что при устройстве бетонной стяжки толщиной 50 мм, нагрузка на 1 м2 площади пола увеличится на 125 кг.

Сухие полы

Сухое наполнение полов позволяет избегать мокрых процессов при его монтаже. Также несложная разборка сухого пола (исключение составляет напольное покрытие из керамической плитки) допускает осмотреть контур обогрева тёплого пола с целью осуществления профилактических работ. О том, как делается сухая стяжка, смотрите в этом полезном видео:

Автономное отопление

Подключение теплого пола к системе отопления

В частном доме теплые полы подключаются к системе автономного отопления

Газовый котёл может параллельно с обогревом помещений через систему батарей поставлять теплоноситель в контур тёплого водяного пола. В частных домах и различных зданиях при наличии центрального газоснабжения устанавливают газовые котлы.

Если отсутствует водопровод, то устанавливают ёмкость с водой там, где вода не замёрзнет. Пополнение бака осуществляют привозом воды в цистерне или закачивают воду из естественных источников. Для этого устанавливают насос, снабжённый системой фильтров.

Также поступают при установке котлов, работающих на твёрдом и жидком топливе.

Схемы подключения тёплых полов к системе отопления включают в себя установку коллекторного узла, который распределяет потоки горячей воды, проходящие через каждый контур, а также регулирует подогрев полов в каждом помещении.

Центральное отопление

Вопрос о том, как подключить тёплый пол к системе отопления центрального снабжения, не так просто решить. Всё дело в том, что подключить к отоплению дополнительный трубопровод,коммунальные службы практически не разрешают.

Это возможно лишь в тех домах, в которых это предусмотрено проектом. Хотя бывают исключения.

Любое несанкционированное подключение дополнительного отопительного оборудования строго запрещено. Владельца жилья могут оштрафовать и заставить демонтировать тёплые водяные полы.

Расчёт водяного пола

Подключение теплого пола к системе отопления

Оптимальная длина контура не более 100 м

Чтобы знать, сколько нужно приобрести обогревающих труб и прочего оборудования, делают расчёт, исходя из следующих условий:

Каждый контур должен быть длиной не больше 100 м, в противном случае давление в трубах будет значительно ниже нормы.
Разница в длине соседних контуров не должна различаться по длине больше чем на 15 м.
Стандартный шаг укладки труб составляет 150 мм. В условиях сурового климата шаг может быть уменьшен до 100 мм.
Шаг в 150 мм потребует уложить на 1 м2 площади пола 6,8 м труб, а при шаге 100 мм – 10 м трубопровода.

Подключение тёплого пола к системе отопления

Когда есть отопление жилья, удобно подключить дополнительно тёплые полы к уже имеющейся системе обогрева. Если трубы уложены на небольшой площади (ванная, кухня), то будет достаточно запитать тёплые полы от батареи напрямую. О том, как подключают теплый пол, смотрите в этом видео:

Давление горячей воды существенно не упадёт при незначительном увеличении потребления теплоносителя.

Подключение теплого пола к системе отопления

В системе теплого пола обязательно должен быть насос для создания необходимого давления

Другое дело, когда система трубопроводов обогревает полы площадью от 18 м2 и больше. В этом случае полы подключают через коллекторный узел к котлу.

Чтобы отопительное оборудование эффективно работало, следует выполнить ряд операций:

Трубы отопления подключают к котлу через коллекторный узел.
Температуру воды в трубопроводах держат на уровне 55 градусов.

Давление воды в системе поддерживают на уровне 8 – 9 атм.
Диаметр всех труб должен быть одинаков (стандартный размер 16 мм). В случае перепадов размеров прохода воды может возникнуть гидравлическое сопротивление напору потока.

Подключение теплого пола к системе отопления

Существуют две схемы радиаторного обогрева: однотрубная и двухтрубная. Обычно делают двухтрубное отопление. Это когда поступающая горячая вода в радиаторы возвращается в котёл по обратному трубопроводу.

Двухтрубная схема позволяет подключить полы к котлу через коллектор, что гораздо эффективней присоединения обогрева полов напрямую к радиатору при однотрубной системе.

Так, как радиаторы могут нагреваться до 80 градусов, полы подключают в месте возвращения теплоносителя после прохождения через все обогревательные приборы.

Подключение теплого пола к системе отопления

Тёплый пол, нагреваемый водой, поступающей из системы самотёком, не будет работать достаточно эффективно из-за возникающего сопротивления жидкости. Поэтому в схему обогрева пола необходимо включать насос для создания рабочего давления в трубах.

Расчёты производительности совместного обогрева помещений радиаторами и тёплым полом довольно сложные и насыщенны различными формулами, далёкими от понимания рядового потребителя. Поэтому мы не будем мучить читателя этими техническими подробностями.

Точный расчёт тёплых полов, совместимых с общей системой отопления, сделают специалисты. Также они составят смету затрат на приобретение необходимых материалов и оборудования.

dekormyhome.ru

Пошаговое подключение теплого пола к системе отопления своими руками: схема, видео

Пошаговое подключение теплого пола к системе отопления своими руками

Какие же плюсы и минусы имеет водяной теплый пол и как подключить его собственноручно?

Устройство водяного пола, его преимущества и недостатки

Водяной теплый пол – это система, где вода выступает в качестве носителя тепла. Принципом работы является то, что на поверхность необходимо установить особую гибкую трубу, по которой будет течь горячая вода.

Что касается самого теплого водяного пола, он включает в себя узел регулировки и распределения подачи носителя в саму систему.

Преимущества:

с пособствует экономии тепловой энергии;
данная система позволяет отказаться от других отопительных приборов, что способствует экономии территории;
нагревает помещение снизу вверх, что позволяет теплу распространяться быстрее.

Недостатки:

их установка возможна преимущественно в частных домах;
возрастает возможность затопления в том случае, если трубопровод был поврежден, что обнаружилось не сразу. Для предотвращения данного недостатка необходимо тщательно выбирать материал комплектующих частей.

Подключение теплого пола к системе отопления

Существует три вида системы обогрева, к которым можно подключить теплый пол: двухтрубная, однотрубная и гравитационная.

Система двухтрубного отопления – первый и самый лучший способ подключения. В этом случае необходимо установить контур теплого пола, а затем подключать его к обратному и подающему трубопроводу.

Следующий способ – подключение к однотрубной системе, его также называют «ленинградкой». Выбрав этот вариант, вы должны присоединить подачу контура теплого пола после циркуляционной помпы, а обратный перед ней.

«Гравитационная система» Третий и последний вариант называется «гравитационной системой». Она не подразумевает использование циркуляционного насоса, поскольку вода движется самотеком. При этом способе система находится под уклоном, поэтому есть возможность установить теплый пол в одной комнате и при этом использовать такую же систему уклона в других комнатах. И называться это будет естественной циркуляцией. Нужно заметить, что этот вариант является довольно трудоемким, поэтому лучше воспользоваться вторым способом: подключением к однотрубной системе. Тогда полы будут действительно теплыми.

Читайте также: Как организовать отопление частного дома из полипропилена своими руками?

Пошаговая схема подключения системы теплого пола самостоятельно

Нельзя оставлять без внимания при подключении теплых полов несколько нюансов, тогда отопление будет наиболее качественным:

эффективность работы системы зависит от теплопроводности тех материалов, которые кладут на трубопровод;
трубопровод монтируют в цемент для предотвращения повреждений;
устанавливать теплый пол в разных комнатах необходимо параллельно, подключая к одному коллекторному шкафу. То есть к устройству для регулирования температуры в каждой отдельной комнате при помощи соответствующих вентилей.

Подключение теплого пола к системе отопления

Поверхность под полами должна быть абсолютно ровной, без каких-либо ям и углублений. Чтобы сделать их идеально ровными, можно воспользоваться средствами для заливки.

Первым шагом при монтировании системы является установка коллектора, который должен располагаться на строго вертикальной поверхности. А само устройство необходимо повесить и выровнять по горизонтали. Момент выравнивания очень важен, ведь отклонения в будущем могут послужить причиной поломок.
Далее наклеиваем демпферную ленту на уровне пола по периметру всего помещения.
Укладываем теплоизоляцию.
Монтируем планки с замками для труб в случае, если на теплоизоляции нет для них крепежей. Каждая планка должна быть по 50 см.
Далее, в соответствии со схемой, необходимо уложить трубы.
Трубы присоединяем к коллектору фитингами.
После сборки проводим проверочный запуск. Он должен длиться не менее четырех часов. Поставьте минимальное давление и температуру, а после постепенно увеличивайте показатели. Если вы не являетесь профессиональным сантехником, во избежание проблем и неполадок, лучше пригласить профессионала для подключения коллектора.
После проведения тестирования укладываем армирующую сетку сверху труб и заливаем всю систему стяжкой.
Смесь распределяем от краев помещения к центру.
Высыхание стяжки занимает от недели до месяца, в зависимости от ее толщины и состава. Затем необходимо снова провести запуск.
Далее, когда все полностью высохнет и будет проведена контрольная проверка, напольное покрытие можно укладывать. Это осуществляется при помощи специальных термостойких клеев.

Подключение теплого водяного пола является длительным и трудоемким процессом. Если же вы не уверены в своих силах, верным решением станет пригласить профессионального мастера для проведения всех необходимых работ. Но значительно экономнее будет провести данные мероприятия самостоятельно. Хотите сделать свою жизнь и жизнь близких людей теплой, комфортной и уютной? Тогда вышеперечисленные советы вам в этом помогут.
