Расчет электрического теплого пола: методы и их особенности. Мощность теплый пол
Сколько потребляет теплый пол? Технические характеристики, плюсы и минусы теплого пола
Если вы вскоре собираетесь приобрести систему теплого пола, то перед вами обязательно встанет вопрос о том, сколько энергии она будет потреблять, ведь каждый владелец недвижимости старается сэкономить. Четкого ответа на этот вопрос нет – всё будет зависеть от разновидности системы и отапливаемого помещения. Подходя к озвученному вопросу более подробно, можно отметить, что на потребление системы будут влиять несколько факторов, среди них следует выделить:
- уровень теплоизоляции помещения;
- использование системы в качестве основного или дополнительного источника тепла;
- климат за окном;
- вид напольного покрытия;
- количество человек в помещении;
- вид терморегулятора.
Для справки
Теплый пол, потребление электроэнергии которым должно быть снижено, должен устанавливаться лишь после утепления стен, дверей и окон. Важно учитывать ещё и разновидность используемого финишного покрытия. Например, плитку довольно часто хочется подогреть сильнее, ведь она холодная на ощупь.
Показатели потребления электричества
Если перед вами встал вопрос о том, сколько потребляет теплый пол, то вы должны разобраться с базовыми показателями потребления электроэнергии. Комфортный обогрев будет обеспечен, если мощность тёплого пола будет равна пределу от 110 до 160 Вт на каждый квадратный метр. Если же речь идет об основном обогреве, то мощность может достигать 200 Вт на квадратный метр.
Как показывает практика, теплый пол, плюсы и минусы которого будут упомянуты ниже, тратит электричество наиболее интенсивно лишь на этапе прогрева, когда система будет стараться выйти на рабочий режим. Как только определенная температура достигнута, пол снижает энергопотребление, а установленное значение будет лишь поддерживаться. Эта цель достигается за счёт включения и выключения системы. За час пол будет работать в течение 15 минут, тогда как за сутки – лишь 6 часов.
Расчёт расхода энергии
Если вас заинтересовал вопрос о том, сколько потребляет теплый пол, то следует ближе ознакомиться с особенностями расчёта расхода энергии. Сделать это можно на основе примера. Если система установлена в помещении, площадь которого составляет 14 м2, то площадь обогреваемого участка может составить 10 м2. Система теплого пола может быть установлена лишь на площади в 70 %, так можно будет обеспечить обогрев помещения.
В качестве примера можно взять систему теплого пола, мощность которой составит 150 В на квадратный метр. При этом номинальная мощность будет равна 1,5 кВт, рассчитать это значение можно методом перемножения площади обогреваемого участка на мощность системы. Интересуясь вопросом о том, сколько потребляет теплый пол, вы должны учитывать, что система может быть включена постоянно. Это указывает на то, что в сутки она будет работать примерно 8 часов.
Умножив максимальное значение на 1,5 кВт, вы получите возможное энергопотребление в день, оно составит 12 кВт*ч. Если вы хотите узнать, каково будет энергопотребление в месяц, то значение следует умножить на 30, что позволит получить 360 кВт*ч. Довольно часто домовладельцев интересует вопрос о том, сколько электроэнергии потребляет теплый пол. Вышеупомянутые значения являются максимальными. Реальный расход может оказаться ниже, если полы будут выключаться летом, а вы дополнительно установите терморегулятор, который будет следить за уровнем температуры. Кроме того, систему можно отключать, когда дома никого нет, и включать по возвращении.
Технические характеристики инфракрасного теплого пола
Перед тем как приобрести описываемую в статье систему, вы должны поинтересоваться, каковы технические характеристики теплого пола. Если речь идет об инфракрасной системе, то ее потребляемая мощность может изменяться в пределах от 150 до 400 Вт/м2. Электромагнитное поле почти отсутствует. Длина излучения равна пределу 7-20 мкм. Плёнка начнет плавиться при температуре в 264°C.
Основные плюсы инфракрасного теплого пола
После того как вам стало известно, сколько электроэнергии потребляет инфракрасный теплый пол, вы можете ознакомиться с его основными преимуществами и недостатками, среди первых следует выделить:
- возможность легкого монтажа;
- использование терморегулятора;
- отсутствие влияния на влажность окружающего воздуха;
- лечебный эффект, оказываемый системой на организм человека.
Легкость монтажа является основным преимуществом описываемых полов. Дополнительные работы осуществлять не нужно. Системы устанавливаются на любое покрытие, при этом подготавливать основание и укладывать стяжку нет необходимости.
Довольно часто домашних мастеров интересует вопрос о том, сколько электроэнергии потребляет теплый пол. Ответ на этот вопрос вы сможете узнать, если ознакомитесь с информацией, представленной выше. Но если вы хотите сэкономить, то следует использовать терморегулятор.
Инфракрасные теплые полы дают такую возможность. Плёнка после включения мгновенно нагревается, быстро отдавая тепло комнате. Как только уровень температуры будет достигнут, система отключается, а потребление электроэнергии останавливается. Многие потребители озадачены ещё и тем, что системы тёплых полов обычно работают, снижая влажность окружающего воздуха в помещении. Это не относится к инфракрасным системам. Их работа никак не влияет на влажность воздуха.
Минусы инфракрасного теплого пола
Теплый пол, потребление электроэнергии которым осуществляется довольно экономично, имеет и свои недостатки, среди них непременно следует выделить значительную стоимость. Однако она окупается уже через несколько месяцев эксплуатации. Кроме того, такие пленки легко можно повредить. Поэтому использовать их необходимо с особой осторожностью. Механическое воздействие может вывести из строя систему. Некоторые отказываются от приобретения таких полов еще и по той причине, что их неправильная эксплуатация может стать причиной пожара. Когда пленка повреждается, повышается риск возгорания.
Основные достоинства электрических теплых полов
Какую бы систему теплого пола вы ни выбрали, она будет иметь свои достоинства и недостатки. Если речь идёт об электрическом теплом поле, то среди его достоинств потребители выделяют такое расположение нагревательных элементов, которое позволяет обеспечить комфортное распределение тепла. Кроме того, такой пол нагревается гораздо быстрее по сравнению с другими системами отопления.
Со слов производителей, именно электрические теплые полы являются наиболее долговечными. Некоторые фирмы, зарекомендовавшие себя на рынке соответствующих товаров, дают 50-летнюю гарантию на свои изделия. Если вы решили приобрести теплый пол, плюсы и минусы подобной системы непременно стоит рассмотреть. Среди первых покупатели выделяют отсутствие необходимости демонтажа старого покрытия. Если на полу есть старая плитка, то срывать ее не потребуется. В этом случае лучше применить электрические нагревательные маты, которые поднимут пол всего лишь на уровень в 1,5 см.
Заключение
Задумываясь над вопросом о том, сколько потребляет теплый пол, вы должны рассмотреть еще и то, какое количество людей будет находиться в помещении одновременно в течение всего дня. Если вас часто не бывает дома, то систему лучше выключать, что позволит экономить. А вот с использованием терморегулятора добиться этой цели будет ещё проще. Некоторые модели таких устройств позволяют экономить до 30 % тепла.
fb.ru
Мощность теплого пола на квадратный метр и общая (видео)
Обогрев жилых помещений
В современном строительстве начал использоваться новый метод обогрева жилья. Для этого стали применять напольное покрытие. Расчет тепла при этом производится, исходя из значений тока в цепи и площади обогреваемой поверхности. Количество тепловыделения происходит в пределах: 130-160 Вт/м². Мощность обогрева задается терморегулятором. Регулятор устанавливается в обогреваемом объекте возле выхода. Теплый воздух, поднимаясь вверх, равномерно прогревает все помещение. Это обеспечивает людям дополнительный комфорт.
Схема электрического теплого пола.
Подогрев пола делается как в индивидуальных, так и в многоквартирных домах. Монтаж прогрева несложен. Расчет времени работы обогрева принят значением — не менее 20 лет. Имеются случаи нормальной работы, без единой поломки, более 50 лет.
Принцип работы электрического подогрева основан на передаче тепла от кабеля на стяжку.
Дальше тепло передается на напольное покрытие.
Схема электрического теплого пола.
Электрический кабель для обогрева преобразовывает почти всю электрическую энергию в энергию тепловую. Это его главное отличие от обычного кабеля для передачи тока. Удельное тепловыделение определяется подсчетом мощности, выделенной проводом определенной длины. На интенсивность прогрева влияет длина шага между петлями монтируемого провода. Тепловой расчет производится в зависимости от типа прогрева. Это может быть основной прогрев, при котором не используются другие системы отопления. Если имеется центральное отопление, прогрев напольного покрытия делается как дополнительный, он менее мощный, и прогревает только полы.
Монтаж теплого перекрытия производится одножильным или двухжильным кабелем. Если провод одножильный, один его конец выводится из регулятора и раскладывается по полу. Второй конец провода возвращается в регулятор. При нагреве пола двухжильным проводом, в регуляторе подключаются оба конца. Питание подается на регулятор из распределительной коробки. Расчет сечения питающего провода производится с учетом нагрузки, при которой он будет работать. Чем больше принимаемая нагрузка, тем большего сечения должен быть провод.
Номинальной мощностью теплого пола является такое значение: 120-140 Вт/м². Однако при основном прогреве она имеет большее значение и составляет 130-160 Вт/м². При дополнительном прогреве мощность составляет 110-130 Вт/м². В типовых квартирах используется дополнительный прогрев.
Вернуться к оглавлению
Монтаж подогрева напольного покрытия
Чаще всего теплые перекрытия делаются на первых этажах или в полуподвальных помещениях. Это связано с тем, что от расположенного под полом фундамента исходит холод. Теплый слой покрытия защищает жилище от охлаждения. Проживание при этом становится более комфортным. Монтаж греющего кабеля делается таким образом, чтобы подогревался только свободный пол. На полу не должно быть никакой мебели.
Для монтажа теплого покрытия нужно иметь такой нагревательный комплект:
- монтажная лента;
- греющая кабельная секция;
- гибкая гофрированная труба;
- терморегулятор;
- термодатчик.
Схема монтажа электрического теплого пола.
Начинать монтаж следует с установки настенного терморегулятора. Снизу, от пола, к терморегулятору подключаются греющий кабель и термодатчик. Термодатчик заводится в гибкую гофрированную трубу, чтобы в случае выхода из строя, его можно было вытянуть и заменить. В стене делается штроба. Далее, гофрированная труба, и подключенный к терморегулятору конец греющего кабеля укладываются в штробу. Все это замазывается гипсовой шпатлевкой.
Черновой пол обрабатывается грунтовкой. После того как грунтовка высохнет, можно крепить к полу монтажную ленту. Затем раскладывается греющий кабель. Делается расчет шага между витками провода. Это необходимо для равномерного прогрева. При мощности прогрева 135 Вт/м², шаг делается 12,5 см. Отступ от стен должен быть 10-15 см.
Следует брать в расчет свободное от греющего провода место для мебели. Укладываемые петли должны обходить эти места. Если теплый провод будет проходить под мебелью, он будет способствовать ее пересыханию. Такая мебель быстро выйдет из строя. Тепло от пола не должно воздействовать на дерево. Это продлит срок службы мебели.
После того как электрический кабель разложен, его нужно прикрепить скобами к монтажной ленте. Затем следует проверить сопротивление изоляции и сопротивление рабочей жилы кабеля. При номинальной мощности 130 Вт/м² сопротивление жилы должно быть порядка 60 Ом. Сопротивление изоляции проверяется мегомметром, сопротивление жилы — тестером.
Зафиксированный провод заливается цементным раствором. Если подогрев дополнительный, его мощность будет меньше. Стяжку можно делать высотой 4 см. При основном прогреве стяжка должна быть 5 см. Питание подается на терморегулятор из распределительной коробки. Для защиты от поражения электрическим током используется устройство защитного отключения (УЗО). Устройство отключает питание при утечке тока более 30 мА. Такой малый ток не представляет опасности для жизни человека.
1poteply.ru
Теплый пол в стяжку | как выбрать мощность теплого пола
Теплый пол на основе нагревательного кабеля можно использовать в качестве полного отопления либо комфортного подогрева. В случае полного отопления система отопления является единственным источником тепла в помещении. В случае комфортного подогрева пола электрическая система отопления должна работать параллельно с другой отопительной системой, например, с водяными радиаторами. Полное отопление возмещает все тепловые потери и поддерживает постоянно заданную температуру воздуха в помещении. Вторая система подогрева направлена на поддержание комфортной температуры на поверхности пола.
Как выбрать мощность нагревательной системы "Теплого пола"
Для обустройства электрического теплого пола конкретного объекта необходимо определить удельную мощность (мощность в ваттах, приходящаяся на один квадратный метр площади пола (Вт/м2)). В случае полного отопления мощность должна компенсировать тепловые потери и поддерживать заданную температуру воздуха. Тепловые потери в основном зависят от условий климата и тепловой изоляции. Тепловые расчеты для конкретных условий проводятся специалистами. В основном они уже рассчитаны и информация о них доступна.
После определения требуемой мощности системы электрического теплого пола рассчитываем свободную площадь помещения путем вычитания из общей площади участки, занимаемые стационарными предметами: ванными, унитазами, холодильниками, плитами и т.п.
Установленную мощность рекомендуется увеличить примерно на 30% (коэффициент запаса 1,3). В результате всех расчетов определяем необходимую мощность кабеля или тонкого мата.
В средней полосе России и в Украине расчетная удельная мощность системы отопления для новых зданий с применением теплоизоляционных материалов составляет 100 -150 Вт/м2, для старых зданий может достигать 180 Вт/м2 и более. Если расчетная устанавливаемая мощность превышает 180 Вт/м2, мы рекомендуем использовать дополнительные системы отопления.
При комфортном подогреве пола удельная мощность меняется в зависимости от конструкции перекрытий, температуры в нижнем помещении и наличия и качества теплоизоляции.
Например, для системы комфортного подогрева "Теплый пол" в квартире удельная мощность составляет 100 - 130 Вт/м2 для кухни, коридора, детской комнаты, спальни и гостиной, и 130 - 150 Вт/м2 для ванных комнат и санузлов.
В других случаях (подогрев дорожек вокруг бассейнов, теплые полы и лежаки в банях и саунах) удельную мощность рассчитывают, исходя из требований заказчика.

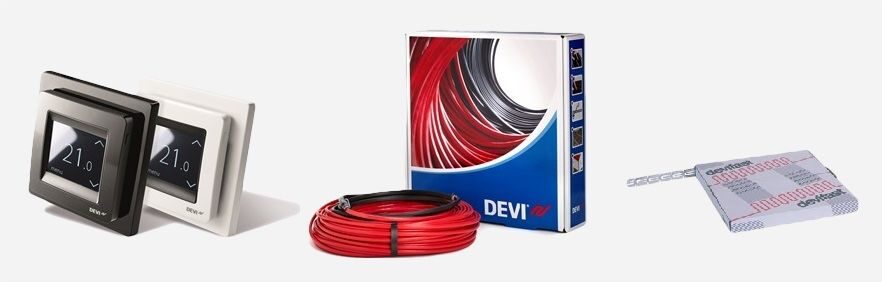

Какое оборудование использовать для "Теплого пола"
Для систем полного отопления либо комфортного подогрева пола используют нагревательные кабели Deviflex максимальной погонной мощностью 20 Вт/м. Монтажная лента Devifast позволит надежно, быстро и легко разложить нагревательный кабель.
Для оптимального комфорта и экономичности системы рекомендуется использовать терморегуляторы с таймерами Devireg.
Как сделать теплоизоляцию для "Теплого пола"
Теплоизоляция в системе "Теплый пол" необходима тогда, когда внизу находится холодное помещение, не отапливаемый подвал или грунт и т.п.). Особого внимания требуют случаи установки систем отопления на балконах и лоджиях.
Применение теплоизоляции позволяет уменьшить энергозатраты. Целесообразность использования теплоизоляции должна определяться для каждого конкретного случая.
В качестве теплоизоляционных материалов рекомендуется применять сертифицированные продукты, имеющие достаточную механическую прочность.
Что бы не допустить перегрев нагревательного кабеля, между ним и теплоизоляцией необходимо сделать предварительную стяжку либо уложить кабель на металлическую сетку. В этом случае стяжка, заливаемая в один прием, получается монолитной и с армирующим каркасом.
Другой важный момент - вертикальная теплоизоляция стяжки возле наружных стен, которая препятствует тепловым потерям на границе пола со стеной.
Как сделать гидроизоляцию для "Теплого пола"
Гидроизоляцию допускается укладывать как под нагревательным кабелем, так и над ним, поскольку кабель может работать при любой влажности. Основное условие, которое необходимо соблюдать - нагревательный кабель не должен непосредственно лежать на или под гидроизоляционным слоем.
В том случае, когда кабель укладывают над гидроизоляцией, необходимо сделать минимальную разделительную стяжку или применить металлическую сетку.
Как крепить нагревательный кабель

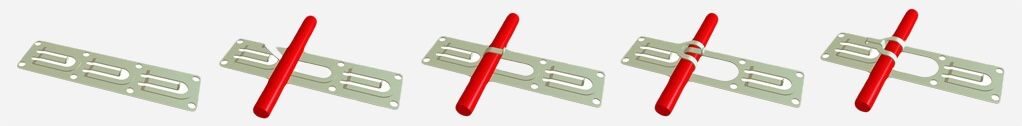

Для укладки и фиксации нагревательных кабелей рекомендуется использовать монтажную ленту Devifast. Стальная лента укладывается с шагом 50 - 100 см. По расходу ленты - в среднем 1 - 2 м на 1 кв.м. площади. Крепить ленту к полу можно дюбелями, гвоздями, клеем и т.п.
Так же допускается крепление нагревательного кабеля к стальной армирующей сетке с помощью хомутов.
Какое покрытие можно использовать для "Теплого пола"
Теплый пол на основе нагревательного кабеля, установленного в стяжку, можно использовать практически под любое покрытие пола.
Пример:
Расчет теплого пола на основе нагревательного кабеля для кухни, общей площадью 15 м2.
1 вариант- Теплый пол в качестве полного отопления.
Расчетные тепловые потери кухни общей площадью 15 м2 составляют 1500 Вт (100 Вт/м2).
В качестве покрытия - плитка. Холодильник, плита и мойка занимают 5 м2 от общей площади помещения.Следует, что кабель необходимо установить на свободной площади 10 м2.
1) Требуемая мощность с учетом коэффициента запаса: 1500 Вт х 1,3 = 1950 Вт
2) Применяем подходящий по мощности нагревательный кабель DTIP: Мощность 2135 Вт , длина 118 м
3) Расстояние между линиями кабеля: 10 / 118 х 100 = 8,5 см
При использовании монтажной ленты Devifast крепление кабеля кратно 2,5 см шаг укладки кабеля будет чередоваться 7,5 - 10 см.
4) Выбор терморегулятора - Для системы полного отопления рекомендуется терморегуляторы Devireg с датчиком воздуха.
2 вариант - Теплый пол применяется для комфортного подогрева.
1) Требуемая мощность с учетом коэффициента запаса: 10 м2 х 100 Вт х 1,3 = 1300 Вт
2) Применяем подходящий по мощности нагревательный кабель DTIP: Мощность 1340 Вт , длина 74 м
3) Расстояние между линиями кабеля: 10 / 74 х 100 = 13,51 см
При использовании монтажной ленты Devifast (крепление кабеля кратно 2,5 см) шаг укладки кабеля будет чередоваться 12,5 - 15 см.
4) Выбор терморегулятора - Для системы комфортного подогрева пола рекомендуется терморегуляторы Devireg.
Как установить "Теплый пол" на основе нагревательного кабеля

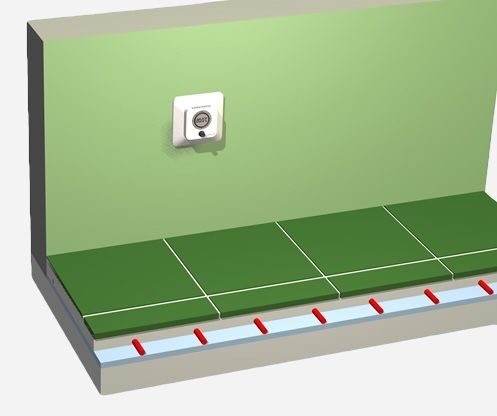

1. Определяем место установки терморегулятора. Выделяем свободную площадь. Рисуем схему раскладки кабеля.
2. Раскладываем монтажную ленту и крепим ее к полу.

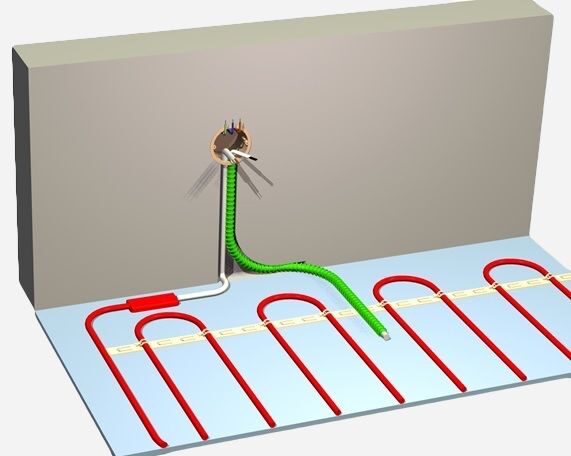

3. Раскладываем нагревательный кабель и крепим его на монтажной ленте с соблюдением шага укладки. Также на монтажной ленте необходимо закрепить датчик температуры теплого пола в гофрированной трубке и подвести «холодные» выводы нагревательного кабеля и выводы датчика теплого пола к месту установки терморегулятора на стене.
Трубка для датчика теплого пола укладывается с плавными изгибами и должна быть заглушена со стороны датчика алюминиевым скотчем или обычной изолентой для защиты от попадания раствора и строительного мусора.
4. Производим заливку раствором.5. Укладываем покрытие пола.6. Устанавливаем терморегулятор и подсоединяем датчик теплого пола, «холодные» выводы кабеля и сетевые провода с переменным напряжением 220В.7. Выдерживаем цементно-песчаную стяжку примерно 20-30 дней для ее затвердевания и включаем терморегулятор для работы теплого пола.
ЗАМЕЧАНИЕ!
При проведении строительных работ разными специалистами возникает вероятность повреждения кабельной системы отопления. Чтобы избежать этого, мы рекомендуем:
1. Проводить установку согласно ПУЭ-2001 (Правила устройства электроустановок) и ВТТ КСО-2003 (Временные технические требования к устройству кабельных систем отопления).
2. В процессе проведения работ по укладке нагревательного кабеля, заливке стяжки и монтажа покрытия пола, контролировать омическое сопротивление нагревательных жил кабеля и целостность его изоляции.
3. Сразу по окончании монтажа нагревательного кабеля составить реальную схему укладки с указанием основных привязок по месту (расположение концевой муфты и соединительной, количество уложенных нитей нагревательного кабеля, расположение термодатчика и т.п.).
4. Довести данную информацию до всех специалистов и предупредить о невозможности проведения специальных работ, которые могут привести к повреждению кабельной системы отопления (сверлить и долбить пол, штробить канавки, вкручивать саморезы и т.п.).
В случае повреждения кабельной системы отопления DEVI необходимо обратиться в сервисную службу компании.
devi-krasnodar.ru
основной и дополнительный обогрев (видео)
Одним из главных критериев, который необходимо учитывать при монтаже теплого пола, является его мощность. Поэтому перед выбором отопительной системы нужно правильно рассчитать этот параметр.
Схемы устройства теплых полов
Его расчет производится для того, чтобы в процессе эксплуатации теплый пол полностью соответствовал всем требованиям, которые к нему предъявляются.
Если пренебречь этим параметром, то в итоге система отопления не сможет поддерживать требуемую температуру в помещении в холодное время года или будет работать избыточно, что повлечет за собой дополнительный расход денежных средств.
Поэтому далее будет рассмотрено, как правильно рассчитать мощность теплого пола.
На этот параметр влияют такие факторы:
- Размеры помещения, в котором будет проводиться монтаж отопления.
- Вариант использования (основной или дополнительный).
- Вид помещения.
Расчет площади помещения
Рисунок 1. Расчет площади под теплый пол производится без учета площади занятой мебелью и техникой.
Производя расчет площади обогреваемой комнаты, нужно принимать во внимание только ее полезное значение, то есть то, которое не занято мебелью и габаритной техникой, потому что в местах установки таких предметов интерьера электрический пол укладываться не будет. Для более точного расчета полезной площади расстановку этих предметов рекомендуется определить заранее (рис. 1).
При этом нужно знать, что в случае применения отопительного пола как главного источника тепла полезная площадь помещения должна быть около 55-70% общего значения. Поэтому если комната, в которой планируется монтаж электрического пола, имеет много разной мебели и техники, то эта отопительная система не сможет быть основной.
Вернуться к оглавлению
Основной и дополнительный обогрев
Если теплый пол в здании будет служить единственным источником тепла, то такую систему называют основной. В этом случае очень важно, чтобы она могла полностью справляться со своей главной задачей — поддержанием заданной температуры воздуха в помещении в холодное время года. Для такого обогрева удельная мощность отопления должна составлять около 155-185 Вт/м2.
Рисунок 2. Таблица расчета мощности нагревательных элементов.
Если отопительный пол устанавливается в здании, в котором уже смонтирован источник тепла (индивидуальное газовое отопление, центральное отопление и др.), то в этом случае он будет использоваться для поддержания комфортной температуры в доме, то есть будет дополнительным отоплением. Например, такой пол очень часто монтируется не во всем доме, а только в некоторых помещениях (ванная, кухня), чтобы кафель на полу не был холодным. Тогда удельное значение должно быть приблизительно 120-150 Вт/м2.
При выборе элементов электрического пола нужно учитывать тот факт, что нагревательные элементы маркируются показателем погонной мощности, то есть на 1 м (например, 15 Вт/м). Человек, который ни разу не сталкивался с монтажом отопительных систем, при покупке электрического кабеля, сопоставив погонное и удельное значение, просит определенную длину кабеля. Но при покупке кабеля опираться на погонное значение не следует.
Нагревательные элементы выпускаются в виде секций, готовых к монтажу, у которых мощность является фиксированной. Эти секции нельзя соединять и разъединять между собой, поэтому главной величиной, которую нужно учитывать при покупке кабеля, является именно расчетная.
В наше время существует достаточно большой спектр кабельных систем отопления, поэтому при выборе требуемого кабеля проблем возникнуть не должно. Для расчета мощности нагревательных элементов можно воспользоваться таблицей, представленной на рис. 2.
Вернуться к оглавлению
Выбор мощности системы в зависимости от типа помещения
Рисунок 3. Таблица мощности для комнат.
На каждое помещение в доме возложена определенная функция, поэтому требования к температурному режиму у них будут разные. Немалое влияние на температуру также оказывает расположение комнаты (этаж, наличие подвала и т.п.), вид теплоизоляции и отделки стен и пола, наличие и количество окон и дверей, наличие вентиляции. Для комфортного отопления производители рекомендуют использовать значения мощности обогреваемых полов, представленные на рис. 3.
Эти величины даются с небольшим запасом, чтобы система работала не на полную силу, а на 2/3 от максимального значения. Если квартира размещена на первом или цокольном этаже, то представленные значения нужно увеличивать на 10-20%.
Вернуться к оглавлению
Пример расчета теплого пола для кухни
Таблица мощностей теплого пола для разных напольных покрытий.
В качестве примера будет выбрана кухня в квартире многоэтажного дома с площадью 18 м2 (ширина — 3 м, длина — 6 м). Требуется рассчитать мощность отопительного пола, который используется в качестве дополнительной/основной отопительной системы.
Сначала необходимо посчитать полезную площадь помещения, для чего из всей площади следует вычесть то значение, которое занимает кухонная мебель и техника. Габариты стандартного холодильника составляют 0,6х0,6 м2, то есть его площадь будет составлять: 0,6х0,6=0,36 м2, а кухонной мебели длиной 6 м и шириной 0,6 м: 6х0,6=3,6 м2. Например, разнообразные отступы от стен будут иметь площадь 0,5 м2. В таком случае полезная площадь кухни будет составлять: 18-0,36-3,6-0,5=13,54 м2.
Расчет будет проводиться для разных условий.
- Квартира находится на первом этаже, а обогреваемый пол планируется использовать в качестве дополнительного источника обогрева. В этом случае требуемая мощность на 1 м2 будет составлять 140 Вт/м2. В приведенном примере кухня размещена на 1 этаже, поэтому к данному значению следует добавить еще 20%: 140+140х0,2=168 м2. В итоге необходимая мощность будет равна: 168х13,54=2274,72 Вт.
- Квартира находится на первом этаже, а электрический пол будет использоваться в качестве главного источника обогрева. Требуемое значение будет равно 160 Вт/м2, а с учетом 1 этажа — 160+160х0,2=192 Вт/м2. Общая мощность отопительной системы будет: 192х13,54=2599,68 Вт.
Вернуться к оглавлению
Как рассчитать теплый пол для лоджии?
Для примера будет принято, что площадь лоджии равна 5 м2, помещение застеклено тройным стеклопакетом, а поверх пола будет уложен линолеум. Поскольку даже при использовании качественного стеклопакета теплопотери в лоджии будут значительными, вместе с обогреваемым полом дополнительно рекомендуется использовать батарею.
В случае применения обогреваемого пола в качестве основного источника тепла мощность кабеля должна быть принята за 150 Вт/м2. Поэтому суммарная мощность отопления для лоджии будет составлять: 150х5=750 Вт.
kuhnyamoya.ru
Расчет теплого пола. Как рассчитать теплый пол и мощность нагревательного кабеля
В последнее время данный вид обогрева помещения становится очень популярным. Расчет мощности нагревательного кабеля производят для того, чтобы система обогрева теплый пол в процессе работы соответствовала всем требованиям комфортности. То есть, теплый пол должен обогревать помещение в нужной степени без чрезмерных затрат электроэнергии.
Для обогрева помещений теплый пол может использоваться как основной или дополнительный источник тепла. Кабельная система обогрева, которая будет использоваться для помещения как основной источник тепла должна иметь мощность 160-180 Вт / кв.м. В помещениях, где теплый пол является дополнительным источником тепла, вполне хватит мощности нагревательного кабеля в 100-150 Вт / кв.м.
Чтобы рассчитать необходимую удельную мощность кабеля нужно узнать полезную площадь помещения. Полезная площадь - это та, на которой непосредственно будет прокладываться кабель без учета площади занимаемой стационарной мебелью (шкаф, диван, тумбы).
Например, если у вас площадью комнаты 16 кв.м с расположенными в ней диваном 2.5 кв.м и шкафом 1 кв.м, то полезная площадь будет составлять 12.5 кв.м.
Исходя из выше сказанного следует что, мощность нагревательного кабеля для помещений, где теплый пол как:
- - основной источник тепла:
P = 12.5 (кв.м) * 160 (Вт/кв.м) = 2 кВт;
- - дополнительный:
P = 12.5 (кв.м) * 100 (Вт/кв.м) = 1.25 кВт.
Любой нагревательный кабель имеет свою погонную мощность - это мощность одного метра кабеля (например, 20 Вт/м). Некоторые покупатели, сопоставив удельную и погонную мощность, придя в магазин, просят продать им «столько-то» метров кабеля. Однако при покупке кабеля опираясь на погонную мощность, не следует!
В ряду того, что холодные и горячие концы соединяются специальными муфтам, нагревательные кабели продаются фиксированными отрезками (разной мощности). Эти отрезки нельзя увеличивать или уменьшать, поскольку установка неквалифицированным персоналом концевых и соединительных муфт может стать причиной преждевременного выхода кабеля из строя. Также при разрезании кабеля с него снимается гарантия.
Поэтому основной показатель, на который регламентируются при покупке кабеля, является не его метраж, а мощность. К примеру, если у вас расчетная мощность составляет 2 кВт, то ближайшая ей соответствующая 2.08 кВт, длиной 140 м.
| Мощность,кВт | Длина кабеля,м | Сопротивлениепри 20 °C,Ом ±10 % | «Полезная» площадь помещения, м² | |||
| доп. источник тепла | основной источник тепла | |||||
| 100 Вт/м² | 150 Вт/м² | 160 Вт/м² | 180 Вт/м² | |||
| 0.16 | 11 | 300 | 1.6 | 1.1 | 1.0 | 0.9 |
| 0.25 | 17 | 190 | 2.5 | 1.7 | 1.5 | 1.4 |
| 0.44 | 29 | 109 | 4.4 | 2.9 | 2.5 | 2.4 |
| 0.67 | 45 | 64.4 | 6.7 | 4.5 | 4.1 | 3.7 |
| 0.82 | 55 | 52.6 | 8.2 | 5.5 | 4.9 | 4.6 |
| 1.05 | 71 | 40.8 | 10.5 | 7.0 | 6.3 | 5.8 |
| 1.25 | 83 | 34.3 | 12.5 | 8.3 | 7.5 | 6.9 |
| 1.40 | 95 | 30.4 | 14.0 | 9.3 | 8.6 | 7.8 |
| 1.75 | 117 | 22.1 | 17.5 | 11.7 | 10.9 | 9.7 |
| 2.08 | 140 | 18.0 | 20.8 | 13.9 | 12.8 | 11.6 |
На сегодняшний день существует достаточно широкий спектр выбора кабельных систем обогрева, поэтому проблем с выбором типа и мощности кабеля возникнуть не должно. Тем более, что в большинстве магазинов мощность кабеля рассчитывают продавцы в качестве бесплатной услуги.
Как рассчитать теплый пол своими руками
После того как вы определитесь в качестве какого источника тепла у вас будет установлен электрический теплый пол (основного или дополнительного) и будет выбран нагревающий элемент, можно приступать к расчету шага укладки. Очень важно непосредственно перед монтажом произвести правильный расчет теплого пола с учетом тепловых потерь и полезной площади обогреваемого помещения.
Рассчитываем шаг укладки нагревательного кабеля
После того как кабель выбран, для его равномерной укладки необходимо рассчитать шаг укладки. Шаг укладки – это расстояние между уложенными параллельно линиями нагревательного кабеля.
Рассчитать шаг укладки можно по несложной формуле:
h шаг укладки (мм) = (S площадь обогрева * 1000) / (L длина кабеля)
Для нашего случая: (12.5 * 1000) / (140) = 90 мм.
В результате получаем, что приобретенный кабель нужно укладывать с шагом в 9 см. Перед началом укладки желательно нарисовать план укладки.
План укладки двухжильного нагревательного кабеля с обозначением шага укладки.
Если после расчета мощности нагревательного кабеля был выбран одножильный кабель, то при укладке необходимо помнить что для его подключения используется оба конца кабеля.
Похожие материалы на сайте:
electricvdome.ru
Способы расчета мощности электрического теплого пола
Метод расчета длины нагревательного кабеля и шага укладки теплого пола.
С появлением систем теплых полов задача грамотного обогрева помещений намного упростилась.
Применение таких систем в отоплении не только позволяет свести к минимуму расходы на приобретение и монтаж отопительных приборов, но и значительно расширить возможности авторского дизайна для помещений любого назначения.
Электрический теплый пол имеет несколько неоспоримых преимуществ перед другими системами, именно поэтому он пользуется наибольшей популярностью в отоплении помещений. Причем возможно два способа его применения – как основная система отопления и как элемент общей системы для создания большего комфорта в помещении.
Прежде чем приобретать и монтировать теплый пол, необходимо произвести правильный расчет необходимых параметров системы, чтобы найти компромисс между излишней генерацией тепла в помещении и тратой денег на приобретение расходных материалов. Это поможет сэкономить немалые средства на всех стадиях работы по монтажу.
В процессе расчета станет ясно какими характеристиками должен обладать теплый пол, его мощность, общая площадь и ширина шага укладки термоэлементов для разных помещений.
Расчет мощности электрического теплого пола
Внимание! При укладке систем теплого пола, необходимо помнить, что размещение нагревательных элементов под стационарной мебелью без ножек, а, следовательно, хорошей вентиляции, строго запрещено.
Это связано с тем, что без должного отвода тепла от поверхности пола, нагревательные элементы будут постоянно перегреваться и очень скоро выйдут из строя. Этот нюанс также следует учитывать при расчете:
- Первое что нужно сделать, это вычислить общую площадь в помещении, на которой необходим монтаж теплого пола. Для этого нужно составить примерный план комнаты в масштабе и указать на нем расположение стационарной мебели также в масштабе. Затем из общей площади комнаты отнять площадь поверхности, на которой находится мебель. Например, общая площадь кухни составляет 10 м2. Мебель и бытовая техника занимают 4 м2 площади. Тогда теплый пол необходимо укладывать на оставшихся 6 м2.
- Рассчитывается общая мощность отопительной системы пола. Для каждого помещения существуют свои нормы мощности теплого пола на единицу площади. В таблице ниже можно ознакомиться с основными из них. Видно, что для комфортного обогрева пола на кухне первого этажа рекомендуемая мощность составляет 140-150 Вт/м. Обычным умножением находим, что общая мощность в данном помещении должна быть не ниже: 6 м2 * 140 Вт/м2 = 840 Вт. Зная этот показатель можно рассчитать необходимую длину нагревательного кабеля или мощность мата при использовании продукции такого типа.
Расчет теплого пола в качестве основного вида отопления
При использовании данных систем как основного источника тепла в доме или квартире, необходимо помнить, что площадь, которую должен занимать пол с подогревом должна быть не менее 70 % от общего пространства любого помещения.
Если данный параметр не будет соблюдаться, велика вероятность что теплый пол не будет справляться со своей функцией.
Вычисляется общая мощность теплопотерь в данном помещении. Теплопотери присутствуют во всех без исключения строениях. Они зависят от:
- Климатических условий, в которых эксплуатируется помещение.
- Наличии и площади окон.
- Степени утепления стен, пола и потолка.
- Ориентация строения по сторонам света и др.
Точное количество теплопотерь можно высчитать с помощью специальной программы, а очень точное выполняют специальные организации.
При строительстве зданий с соблюдением всех требований по теплоизоляции конструкций примерная мощность теплопотерь рассчитана и составляет 100-130 Вт/м2 для различных помещений в новых домах и 150-170 Вт/м2 в старых обветшалых постройках.
При использовании теплого пола в качестве основного источника тепла, его мощность должна превосходить потери тепла в 1,5 раза. То есть, в случае с вышеописанной кухней, у которой теплопотери составляют, например, 1000 Вт, мощность источника тепла, в нашем случае теплого пола должна составлять: P = 1000 Вт * 1,5 = 1500 Вт.
С учетом того, что нагревательные элементы будут занимать всего 6 м2 площади, получим: 1500 Вт / 6 м2 = 250 Вт/м. Именно такой удельной мощностью должен обладать квадратный метр теплого пола. Приобретая материалы необходимо обязательно это учитывать.
Важно: при результате мощности теплого пола свыше 200 Вт/м2 рекомендуется рассмотреть вариант использования дополнительной системы отопления.
Расчет длины нагревательного кабеля
Производители выпускают большой ассортимент различных нагревательных кабелей, отличающихся длиной, мощностью, поперечным сечением и, конечно, качеством. Для покупки необходимого количества кабеля для конкретного помещения рекомендуется воспользоваться формулой:
где L – это длина кабеля, S – площадь пола, который необходимо утеплить, Pп – мощность одного погонного метра кабеля.
Для описанного примера с кухней, в случае применения нагревательного кабеля мощностью 20 Вт/м, а такой тип кабеля есть у многих производителей, нам понадобится 75 погонных метров: L=1500 Вт/20 Вт/м = 75 м.
Кабель длиной 75 метров теперь необходимо правильно уложить на всю требуемую поверхность, площадью в 6 кв. м. Для этого нужно рассчитать шаг укладки (h). Расчет производится по следующей формуле:
где Sу – площадь для укладки кабеля, L – длина кабеля. Итоговый результат: h = 6 м2*100/75 = 8 см.
То есть необходимо уложить нагревательный кабель таким образом, чтобы между его витками было расстояние в 8 сантиметров. Это вполне нормальная величина, хотя исходные данные о теплопотерях в примере были выдуманы.
В случае выбора теплого пола в качестве основного или вспомогательного источника обогрева, необходимо тщательно произвести расчет необходимой мощности, из нее длины кабеля и шага укладки. Это позволит избежать ненужных затрат, а также не допустить ситуации, когда мощности отопительной системы будет недостаточно, и появится необходимость все переделывать в самый неподходящий момент.
Расчет теплого электрического пола Devi от компании ООО Электроконтроль смотрите на видео:
holodine.net
Расчет электрического теплого пола: как рассчитать мощность
Теплые полы делают нашу жизнь более комфортной. Но, для того чтобы получить желаемый результат необходимо не только правильно выполнить монтаж теплого пола, но и грамотно сделать все расчеты.
Для того чтобы рассчитать мощность совсем необязательно быть великим математиком. Для расчета необходимо площадь помещения, которое будет отапливаться при помощи электрического теплого пола, перемножить на необходимую для обогрева 1 м2 мощность. Следовательно, достаточно знать, общую площадь комнаты и площадь комнаты, которая будет занята тяжеловесной мебелью. Также расчет производится с учетом характера помещения, и его теплоизоляционных характеристик.
Влияние характера помещения на расчет мощности
Электрический теплый пол может выступать как в качестве основного, так и дополнительного источника тепла. Естественно, если система является основным источником тепла, она должна быть более мощной. При этом нагревательный элемент должен покрывать как минимум 70% всей поверхности, а на 1 м2 должно приходиться в среднем 170 Вт. Если же система выступает в качестве дополнительного источника тепла, то расчет мощности следует производить исходя из положения, что на 1 м2 в среднем должно приходиться 130 Вт. Следует помнить, что под мебелью нагревательные элементы не укладываются.
При расчете мощности следует учесть и характер помещения, которое необходимо будет обогревать. Скажем, для обогрева кухни, находящейся на втором этаже, достаточно выполнить монтаж системы, мощность которой будет составлять 120 Вт/м2. А если кухня находится на первом этаже, то этой мощности будет маловато. Нужно чтобы она составляла 130-140 Вт/м2.
Для влажных помещений и квартир, находящихся на первых этажах целесообразно устанавливать системы, мощность которых составляет 140 Вт/м2. Электрический теплый пол, устанавливаемый в жилые комнаты с нормальным уровнем влажности, должен иметь мощность 120 Вт/м2.
На 1 м2 в зимнем саду, бане или бассейне должно приходиться 170-180 Вт. Такие же условия выдвигаются к обогреву застекленного балкона или лоджии.
Пример расчета
Рассмотрим, как рассчитать мощность инженерной системы, которую нужно установить на кухне квартиры, находящейся на первом этаже пятиэтажного дома.
Допустим, площадь кухни составляет 20 м2 (ширина и длина помещения соответственно 4 и 5 м). Электрический теплый пол будет выступать в качестве основного источника тепла.
В первую очередь необходимо на бумаге сделать схему расположения мебели. Согласно схеме необходимо подсчитать, какую площадь будет занимать кухонная мебель и техника, которая является тяжеловесной. Стандартный холодильник занимает приблизительно 0.4 м2. Что касается кухонной мебели, которая имеет, как правило, ширину 60 см, то для подсчета ее площади необходимо ширину умножить на длину. Получаем: 0.6*5=3 м2.
Также следует принять во внимание тот факт, что инженерную систему нельзя укладывать впритык к стенам. Должен быть зазор как минимум в 5 см, а лучше оставить свободными 7-8 см. Получается, что под отступы уйдет где-то 0.8 м2.
В итоге этих несложных математических подсчетов мы определили, что площадь, на которую может быть уложен нагревательный элемент, составляет порядка 15 м2.
Теперь можно делать расчет данного параметра. Для этого площадь, которая составляет 15 м2 умножаем на 180 Вт. Основной источник тепла должен иметь 2700 Вт. Соответственно, следует приобрести кабель, мощность которого не ниже 2.5 кВт.
Если инженерная система будет выступать в качестве дополнительного источника, то достаточно будет приобрести кабель, мощность которого 2 кВт (15м2*140 Вт). По аналогии можно рассчитать необходимую мощность инженерной системы для каждого помещения.
Тонкости, о которых нужно знать
Типовая схема, по которой производят расчет мощности, дает объективный результат только в том случае, если помещение теплоизолировано должным образом. Под теплоизоляцией понимают не только укладку рулонных материалов под теплые полы, но и установку двойных стеклопакетов на окнах.
Поэтому перед установкой системы необходимо теплоизолировать помещение. Это предотвратит нежелательные теплопотери. Особенно тщательно следует выполнять теплоизоляцию помещений, которые располагаются на грунте или имеют под собой подвал.
Выбирать теплоизоляцию нужно исходя из выбранной инженерной системы. Под инфракрасные полы можно устанавливать исключительно фольгированную теплоизоляцию. В противном случае часть тепла будет уходить на обогрев чернового основания или соседского потолка.
Еще один очень важный момент, на который стоит обратить внимание – шаг укладки нагревательного элемента. Если перед вами инфракрасные полы или нагревательные маты, то этот пункт можно пропустить. Они представляют собой рулонный материал, основой которого является специальная сетка или пленка. На этой основе закреплен нагревательный элемент.
Если же вы остановили свой выбор на более дешевых кабельных системах, то кабель придется укладывать вручную. При этом шаг укладки придется определить самостоятельно. Можно не заморачиваться и сделать все на глаз. Но в таком случае система может работать неэффективно. А переделать все будет достаточно тяжело и затратно.
Рассмотрим, как определить шаг укладки греющего кабеля на вышеописанном примере. Мощность электрического теплого пола должна составлять 2700 Вт. Длина кабеля в таком случае должна быть порядка 130 метров. Чтобы вычислить шаг укладки необходимо полезную площадь помещения умножить на 100, и полученное число разделить на длину греющего кабеля. Получаем: 15*100/130=11.5 см. это и есть шаг укладки.
Чтобы упростить монтажные работы можно приобрести специальную сетку, на которую предварительно можно закрепить греющий кабель. Если кабель в процессе монтажа не фиксировать, то он будет смещаться. В результате шаг укладки между витками будет изменяться. Как результат, неравномерный подогрев основания.
Расчет мощности для инженерной системы сделать достаточно просто. Важно правильно выполнить теплоизоляцию помещения, выбрать утеплитель для основания, который совместим с инженерной системой и грамотно подойти к вопросу расстановки тяжеловесной мебели, под которую греющий кабель располагать нельзя.
doctorpol.ru
