Возможные неисправности и ремонт теплого электрического пола своими руками. Ремонт терморегулятора теплого пола своими руками

Ремонт теплого пола своими руками.

Теплый пол в условиях нашего сурового климата — просто спасение, особенно в загородных домах, где является полноценным отоплением. Кроме комфортного подогрева теплый пол создает в помещении благоприятный микроклимат: нет сухости воздуха, сквозняков и циркуляции пыли, равномерно распределяется тепло. Как приятно утром, вылезая из-под одеяла, вставать на теплый пол. Нет повода для беспокойства, когда дети играют на полу или бегают босиком. В общем, теплый пол вполне оправдывает все затраты и усилия. По конструкции и принципу работы различают несколько видов теплого пола. К сожалению, любое техническое устройство может дать сбой, теплый пол — не исключение. В несложных ситуациях есть смысл попробовать починить пол самостоятельно. Для этого необходимо знать устройство теплого пола и способы устранения неисправности.



Теплый пол – собирательное название различных видов обогревательной системы, встроенной в пол. Существуют электрические, водяные и жидкостноэлектрические полы.

Электрические полы

Электрические полы чаще применяются в отдельных зонах квартиры или частного дома: кухня, ванная, балкон. В качестве покрытия электрического пола используют кафель, мрамор, керамогранит. По конструкции электрические полы бывают:

• кабельные,
• пленочные,
• стержневые.

Кабельные полы производятся в виде секций, матов и проводов на катушке. Эти виды пола отличаются по способу монтажа. Нагревательные секции монтируются в бетонную стяжку, нагревательные маты размещаются на старой стяжке и покрываются плиточным клеем, но принцип устройства одинаков:

• нагревательный элемент,
• терморегулятор,
• датчик температуры.

Электрическая система теплый пол работает следующим образом: при включении системы кабель нагревается. Поверхность пола, точнее термодатчик, достигает температуры, установленной на терморегуляторе. После выравнивания температур питание отключается, на терморегуляторе гаснет лампочка или индикатор. При снижении температуры подогрев автоматически возобновляется. Причиной неисправности электрического  пола является нарушение одного из звеньев системы обогрева.

Ремонт теплого электрического пола

Повреждение нагревательного кабеля

Если пол совсем не нагревается, а терморегулятор и термодатчик  рабочие, вероятней всего нарушена целостность  греющего кабеля. Повреждение могло произойти в результате перегорания провода или механического обрыва при монтаже или позже во время ремонтных работ перфоратором или болгаркой. В таком случае систему отключают от сети, а кабель от терморегулятора. Для проверки кабеля сначала замеряется сопротивление кабеля и сопротивление изоляции и сравнивается с показателями техпаспорта. Сопротивление должно соответствовать данным в техпаспорте с погрешностью в пределах 5%. Слишком большое сопротивление (мегаом), однозначно свидетельствует о повреждении кабеля. При обрыве  кабеля часто падает сопротивление изоляции, а именно. сопротивление между жилой и оплеткой провода.

Для поиска места обрыва применяются специальные приборы: высоковольтный генератор и аудио-детектор, работающий по принципу металлоискателя.

Для установления места обрыва иногда используются термопластины. Этот метод применяется,  когда между жилами кабеля появляется токопроводящий мостик. При низком напряжении участок кабеля нагревается, и можно вычислить место обрыва, прикладывая термопластины.

Ремонт кабеля теплого пола

После выяснения причины и локализации обрыва кабеля теплого пола участок в месте предполагаемого повреждения демонтируется, снимается плитка, вскрывается стяжка. Оборванные жилы зачищаются, соединяются  гильзами и сжимаются пресс-клещами. Для изоляции используют  термоусадочную муфту, прогретую строительным феном. При остывании муфта сжимается и герметизирует  поврежденный участок, после чего место ремонта заполняется бетонным раствором.

Ремонт терморегулятора теплого пола

В первую очередь проверяют, хорошо ли затянуты соединительные клеммы нагревательного кабеля, питания и датчика температуры. Напряжение на выводах нагревательного кабеля должно равняться напряжению питания при включенном терморегуляторе. Замеряют сопротивление  термодатчика и сравнивают с данными техпаспорта. Значения сопротивления указаны в техпаспорте терморегулятора. Неисправный терморегулятор просто заменяют на новый.Иногда терморегулятор выключается при недостаточном нагреве пола. Такое бывает при неправильной установке термодатчика поблизости от нагревательного кабеля. Если монтаж системы выполнен без нарушений, пол нагревается в точности с заданной температурой.

Если сломался термодатчик

В случае поломки  датчика температуры электро-отопительная система продолжает работать, однако нарушается автоматическое переключение температурного режима, что приводит к перерасходу электроэнергии. Проверка датчика температуры:



• отсоединить датчик от терморегулятора,
• проверить  сопротивление. не вынимая датчик из пола,
• сверить показания с инструкцией.

Если неисправный датчик в соответствии с правилами монтажа находится в гофрированной трубке, то его без проблем заменяют на новый. На новом датчике отмечают длину старого для уверенности,что новый прибор вошел до конца  трубки. Хуже, если датчик вмонтирован в стяжку, или имеется перегиб трубки и нет возможности произвести замену. Тогда, чтобы избежать разрушения пола, возможен такой вариант: заменить терморегулятор, на модель термостата с таймер-режимом, регулирующим включение-выключение нагрева через определенные интервалы времени.

Что делать, если низкое напряжение питания

Причиной недостаточного обогрева бывают ситуации, когда напряжение питания ниже, чем то, на которое рассчитана система теплый пол. Обычно это происходит в частных домах. Хорошо, если предусмотрительно выбиралась система с запасом удельной мощности. Если запаса  нет и нагрев слабый, применяют стабилизаторы напряжения.

Ремонт не понадобится, если…

При установке теплого пола особенно важно учитывать несколько правил, знать которые не будет лишним.



• Причиной слабого нагрева электрического пола часто является неправильный выбор типа и мощности       нагревающего кабеля и недостаточная теплоизоляция.

• Отправляться за покупкой необходимого  оборудования и материалов лучше вместе со специалистом, который будет монтировать теплый пол.
• Выбирать нагревательный элемент размером в соответствии с длиной помещения, так как при подрезании кабеля снижается его прочность.
• Запрещается прокладывать нагревающий кабель в тех местах, где будет находиться мебель из-за опасности перегрева провода.
• Перед укладкой греющего кабеля поверхность пола тщательно очищать.Во время монтажа на кабель нельзя наступать.
• Датчик температуры устанавливается в гофрированной трубке, чтобы был доступ к нему в случае необходимого ремонта.
• Вокруг нагревающего элемента не должно быть пустот, что  может вызвать перегрев кабеля.
• Обязательно составление схемы монтажа во избежание случайного повреждения труб или кабеля.
• Проверять провода после монтажа  путем измерения сопротивления.
• Включать систему после полного высыхания стяжки.
• Замерять сопротивление до и после установки системы теплый пол. Оно должно соответствовать данным в техпаспорте.

Инфракрасные полы

Несмотря на высокую цену, все большее применение получает пленочный пол, который лишен многих недостатков других систем теплого пола. Быстрая установка и подключение, отсутствие необходимости в бетонной стяжке, минимальная толщина  —  меньше миллиметра, совместимость со многими видами напольного покрытия, возможность легко менять место расположения и многие другие достоинства делают термопленочные полы очень привлекательными. Он состоит из полимерной пленки с карбоново-серебряными проводниками. Обогревающим фактором является инфракрасное излучение. По сути дела термопленка — это цепь активных сопротивлений, поэтому диагностика повреждений и ремонт выполняются по той же схеме, что и для кабельного пола. Пленку можно разрезать поперек по специальным разметкам.

Водяной тёплый пол

Водяной тёплый пол подходит для всех типов зданий и подключается как к центральному, так и автономному отоплению. Водяной тёплый пол имеет ряд преимуществ перед электрическим: его можно укладывать под мебелью и любым напольным покрытием. Оборудование водяного  пола стоит дешевле, потребление электроэнергии меньше. При изготовлении труб для водяного пола используются: сшитый полиэтилен, металлопластик, полибутан, нержавеющая сталь, медь. Такие трубы долговечны и устойчивы к коррозии.Оборудование системы водяного пола включает:

• Смесительные узлы, которые служат для циркуляции воды в контуре, обеспечивают приток горячей воды и поддерживают стабильную температуру.

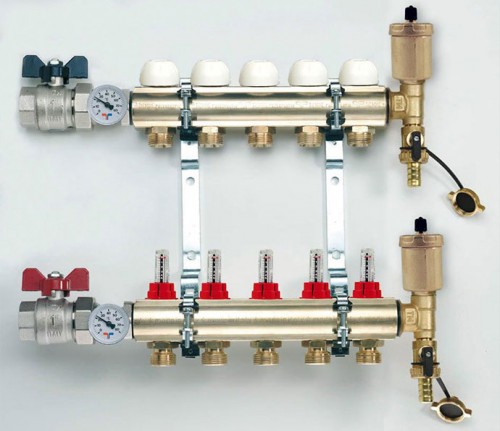

• Распределительные коллекторы предназначены для эффективного  распределения горячей воды по контурам.

Бесперебойная работа водяного теплого пола зависит не только от исправности самой системы, но и от правильной подготовки помещения и качества монтажа. Обязательными являются следующие условия:

• Монтаж водяного пола производится после окончания работ по внутренней отделке помещения.
• Выполняется разметка уровня пола.
• Выводятся точки подсоединения воды и электричества.
• Оборудуются ниши для распределительных шкафов.
• Очищается и выравнивается перекрытие во избежание завоздушивания труб, увеличения гидравлического сопротивления и уменьшения теплоотдачи.
• Качественная гидроизоляция.
• Надежная теплоизоляция для рационального распределения тепла.

Работает система водяного пола следующим образом: от газового котла или системы центрального отопления  подается горячая вода, которая циркулирует по гибким трубам, вмонтированным в пол. Благодаря такой системе подогрева тепло поднимается вверх, и помещение прогревается равномерно.

Ликвидируем неисправности водяного теплого пола

Если установка выполнена профессионально, то никаких проблем, требующих ремонта водяного теплого пола, не возникнет, как минимум 50 лет, так утверждают специалисты. Ремонтировать теплый пол водяного типа несложно, так как все оборудование находится в доступном месте. Если образовалась воздушная пробка, ее устраняют путем слива воды через кран.Самое неприятное, что может произойти — это  повреждение трубы водяного пола. Чаще всего это случается перфоратором или болгаркой при монтаже пола. В этом случае следует принять экстренные  меры:

• оставить насадку инструмента в трубе вместо заглушки;
• отключить воду;
• очистить место возле поврежденного трубопровода;
• закрыть место прорыва от попадания мусора;
• один конец поврежденной трубы развальцевать, надеть фитинг и сделать опрессовку. Далее, на конец заготовленного отрезка трубы надеть фитинг и запрессовать. Надеть  фитинг и запрессовать другой конец поврежденной трубы. И в завершении, трубу-заготовку укоротить до нужного размера, соединить со вторым концом ремонтируемой трубы и запрессовать;
• сделать пробный запуск воды;
• восстановить стяжку бетонным раствором.

Жидкостные электрические полы

Жидкостные электрические полы — своего рода симбиоз электрического и водяного пола. Их конструкция представляет собой трубы с незамерзающей жидкостью и кабелем внутри. Ремонт такой системы проводится по аналогии с водяным теплым полом.

Теплые полы «Теплолюкс» — народная марка

«Теплолюкс»является самым узнаваемым брендом теплых полов в странах Содружества. «Теплолюкс» — это широкая линейка теплых полов разнообразной конструкции и комплектации. Производитель заявляет о сроке службы теплого пола не меньше  полвека. Гарантийный срок составляет 25 лет. Если все-таки возникнет необходимость в ремонте теплого пола «Термолюкс», то все восстановительные работы проводятся по общепринятым правилам в зависимости от вида теплого пола: водяной, электрический кабельный или пленочный.

Дело мастера боится

Если система теплый пол вышла из строя, можно попробовать найти причину самостоятельно. Вполне возможно, что поломка окажется не слишком сложной и легкопоправимой.



.

recn.ru

Ремонт терморегулятора теплого пола своими руками

Зачастую неисправная работа теплого пола вызвана поломкой датчика или регулятора температуры. В таких случаях ремонт терморегулятора теплого пола лучше конечно доверить профессионалу. Однако проверку его исправности можно доверить собственным силам. Ниже представлена основная информация о диагностике термостата и его возможном ремонте.

Терморегуляторы

Диагностика поломки регулятора

Первое, что нужно сделать при выходе из строя теплого пола – это диагностировать источник неисправности. То есть убедиться, что поломка действительно в терморегуляторе. Для этого понадобится лишь умение обращаться с мультиметром и быть немного осведомленным в технических вопросах. Диагностика предусматривает демонтаж регулятора без отключения проводов.

Демонтаж регулятора

Внимание! Перед демонтажными работами следует обесточить устройство в случае отдельного подключения или отключить питание во всем доме.

Демонтаж регулятора:

1. Снятие лицевой панели. Это делается для получения возможности проверить исправность встроенного датчика и прозвона выходных клемм. Если процедура вам не известна, рекомендуется изучить схемы и инструкцию в руководстве устройства.

Это можно осуществить или, открутив крепежный винт, что зачастую расположен под поворотным регулятором, или посредством защелок, что расположены по обе стороны термостата. Современные модели монтируются посредством двух саморезов в специальную коробку, однако многие мастера умудряются закрепить регулятор при помощи клеевых растворов или даже жидких гвоздей, что приводит к невозможности аккуратного демонтажа прибора.

2. Проверка напряжения. Вооружившись мультиметром, проверяется наличие напряжения. В случае отсутствия питания можно преступать к поиску поломки вне термостата: автомат, клеммы, датчик, провода и прочее.

Проверка напряжения мультиметром

При помощи все того же мультиметра можно проверить напряжение и на клеммах. В случае, когда при проверке было установлено, что питание есть и распределение по фазам проходит верно, но не загорается контрольный светодиод на устройстве, то можно смело утверждать, что неисправен регулятор.

Ремонт регулятора температуры

В случае обнаружения неисправности именно термостата, его ремонт лучше доверить специалистам из сервисного центра, так как прибор имеет достаточно сложное устройство и качественно его исправить в домашних условиях непросто. Сравнивая стоимость нового регулятора с ценой на его ремонт, проще заменить вышедший из стоя прибор на новый. Да и в центрах, скорее всего, посоветуют то же самое.

Главное для долгой работы регулятора в нормальном режиме – это предупреждение поломок. А для этого нужно позаботиться о его правильной и корректной установке и подключении к системе теплых полов и электрической сети. Также не стоит забывать о диагностике только после ознакомления с технической документации и наличие хотя бы малейших познаниях в работе электрооборудования.

Вконтакте

Facebook

Twitter

Google+

tepliyepoly.ru

пошаговая инструкция, особенности и рекомендации :: SYL.ru

В поисках оптимальной системы отопления хозяева недвижимости все чаще обращают внимание на такую систему, как теплый пол. Это особый нагревательный элемент, который монтируется под поверхностью пола. При этом существует возможность выбрать различные типы систем. В продаже представлены водяные и электрические теплые полы, выбор которых зависит от специфики помещения.

Как и любой другой отопительный прибор, система может выйти из строя. Неправильная эксплуатация или заводской брак могут стать причиной поломки одного или нескольких ее элементов. Узнать, как выполнить ремонт теплых полов, помогут советы профессиональных мастеров.

Особенности системы

Существует две основные разновидности теплых полов. Это водяные и электрические системы. При правильном монтаже и эксплуатации они отличаются высоким уровнем надежности. Срок эксплуатации как труб, так и нагревательного провода может достигать 50 лет.

Ремонт теплых полов может потребоваться раньше, если нарушить целостность одного из элементов системы. Также следует учесть, что при приобретении любых элементов конструкции недостаточно высокого качества риск поломки возрастает в разы. Это касается как труб или провода, так и контролирующего устройства (терморегулятора).

При механических повреждениях, скачках напряжения в сети могут наблюдаться различные неисправности. Устранение их может потребовать значительных затрат сил и времени. Чтобы этого избежать, необходимо тщательно изучить инструкцию производителя такого оборудования. Все ее пункты должны неукоснительно выполняться.

Поиск неисправности

Ремонт теплого пола своими руками необходимо начать с поиска поломки. Причина неисправности может определяться в области нагревательного элемента, терморегулятора или датчика.

Если в помещении велись монтажные работы, которые предполагали сверление дрелью основания комнаты, скорее всего, механически поврежден провод или труба. Если с водяным полом все становится сразу же понятно (вытекает вода из системы), то электропровод требует произвести измерения сопротивления. Производитель указывает этот показатель на упаковке.

Причина может заключаться в поломке терморегулятора. Если не горит индикатор, не происходит нагрев до требуемого уровня, нужно отсоединить терморегулятор от цепи и включить провода в сеть напрямую. Если пол начинает нагреваться правильно, значит, проблема заключается именно в управляющем устройстве. Поломку выносного датчика также можно установить путем измерения сопротивления. Оно должно составлять от 5 до 30 кОм. Эта величина также указана в инструкции.

Неправильная эксплуатация

Ремонт теплого пола электрического или водяного не потребуется выполнять, если правильно смонтировать и эксплуатировать систему. Все нюансы указаны в инструкции. Велика вероятность поломки, если мастера укладывали провод или трубу на грязную поверхность, на которой могли быть посторонние предметы, ходили по нагревательному элементу в жесткой обуви или роняли на него тяжелые предметы.

Электрический провод не должен монтироваться близко от других нагревательных приборов (камин, радиатор), а также под мебелью без ножек. В этих местах он может перегреться. Также выбирать размер провода нужно строго по размеру комнаты. Если мастер разрежет нагревательный элемент и поставит соединительную муфту, прочность в этом месте будет ниже, чем при заводской сборке.

Датчик устанавливают в гофротрубу, чтобы иметь возможность его демонтировать при необходимости. Замер сопротивления кабеля выполняют до и после монтажа. Независимо от типа системы составляется план, на котором четко указано расположение провода или труб под напольным покрытием. В противном случае поломки и затруднения при их устранении гарантированы.

Ремонт водяного пола

Если водяной теплый пол по какой-то причине выйдет из строя, появится утечка теплоносителя. В этом случае нужно сразу же отключить циркуляцию в системе. Ремонт трубы теплого пола может потребоваться из-за сверления основания комнаты дрелью. Нужно оставить сверло в исходном положении.

После отключения подачи теплоносителя, нужно снять вокруг трубы слой стяжки. Кусок трубы с пробоиной вырезается. Чтобы в систему не попала грязь, рекомендуется изолировать концы нагревательного элемента. Далее их развальцовывают и надевают фитинги. Конструкция запрессовывается.

С другой стороны каждого фитинга нужно установить заранее заготовленный кусок целой трубы. Места соединений также запрессовываются. Если отрезок трубы большой, излишек необходимо отрезать. Включают подачу теплоносителя. Если утечки нет, система заливается стяжкой.

Не греет электрический провод

Ремонт водяного теплого пола выполняется проще. Найти причину неисправности в этом случае также не составит труда. Проблематичнее произвести ремонт электрического теплого пола.

После проведения замеров сопротивления отклонение даже на 5% от указанной производителем величины относится к некорректной работе провода. В этом случае лучше обратиться к специалисту. Желающим выполнить ремонт самостоятельно нужно приобрести специальное оборудование.

Если кабель перегорел, найти место поломки поможет специальный прибор. Он позволит просмотреть провод в стяжке. Для этого система отсоединяется от питания. Сопротивление между жилой и оплеткой должно составлять 1 Ом или более.

Устранение неисправности

Даже после того, как будет найдено место прорыва, нужно выполнить правильное устранение неполадки. Ремонт теплого пола электрического после определения места неисправности требует снять слой стяжки. После этого перегоревший (или оборванный) участок провода зачищают до жилы.

Далее потребуется специальная гильза. Дело в том, что жила имеет вокруг себя несколько специальных оболочек. Поэтому соединить нагревательный элемент, как обычный электрический провод, не получится. Гильза должна соответствовать диаметру провода.

Гильзу обжимают специальными клещами. Место соединения также дополнительно защищают термоусадочной муфтой. Ее нагревают строительным феном и остужают до комнатной температуры. При этом муфта сожмется, качественно герметизируя место соединения. Далее систему снова заливают раствором.

Неисправности терморегулятора

Ремонт теплого пола в квартире может потребовать устранения дефектов терморегулятора. В этой части системы неполадки происходят гораздо чаще, чем в самом нагревательном элементе.

Если не работает индикатор, пол не нагревается до нужной температуры или прибор не выключается вовсе, стоит осмотреть крепление проводов. Иногда они недостаточно хорошо зажимаются клеммами. В этом случае могут наблюдаться неисправности различного характера. Поджав провода в клеммах, можно устранить неполадки системы.

Ремонт датчика и терморегулятора

Если после проверки контактов прибор работает неправильно, требуется произвести его замену. Ремонт теплых полов в этом случае потребует приобрести новый датчик или терморегулятор. Самостоятельно устранить неисправности электроники не получится.

Неисправный датчик (определяется замером сопротивления) извлекается из гофротрубы. Приобретать новый прибор нужно такого же типа, как был установлен ранее. Если датчик был замурован в стяжку (нарушение технологии монтажа), хозяева могут установить другой термостат, который будет реагировать на колебания температуры воздуха.

Если из строя вышел сам регулятор, придется обратиться в сервисный центр (если действует гарантия) или приобрести новое устройство.

Рассмотрев, как происходит ремонт теплых полов, можно устранить причину неисправности самостоятельно. Следование всем предписаниям инструкции позволит избежать неприятностей в будущем.

www.syl.ru

какие могут быть неисправности и как их отремонтировать, а также как починить систему если пробили кабель

Хотя теплые электрические полы уже давно перестали быть роскошью, а стали обыденностью, многих потребителей перед покупкой и установкой подобной системы интересует вопрос, как долго она прослужит.

Учитывая стоимость самой конструкции, ее монтажа и энергозатраты при эксплуатации, такие переживания вполне уместны.



Как обещают производители, электрические теплые полы – это надежные системы отопления со сроком годности от 10 лет и это подтверждают те, кто уже долгое время ими пользуется. При этом нужно учесть, что как бы ни был хорош электрический теплый пол, неисправности могут проявиться и у него.

Возможные причины поломки

Принцип работы теплого электрического пола мало чем отличается от других видов электроприборов. Ток, попадая на нагревательный элемент, разогревает его, тот отдает свое тепло стяжке или напольному покрытию, тем самым прогревая воздух в помещении.

Прохождение тока к нагревательной системе осуществляется через терморегулятор, основной функцией которого является включение и отключение пола, и регулирование силы его нагрева. Как только он достигнет заданной температуры, термостат отключается, что происходит так же при сильном перегреве покрытия.

Что же может стать причиной слабого нагрева пола или полного отсутствия тепла?

Как правило, чаще всего виновниками являются:

1. Терморегулятор, поэтому проверку нужно начинать с него. Чтобы убедиться в его неисправности, следует демонтировать прибор, отключив предварительно свет, и проверить мультиметром.
2. Если пол кабельный, то причиной поломки может стать его обрыв. Это происходит либо при монтаже, либо какими-то механическими воздействиями, например, дрелью при ремонте.Проверка кабеля проводится измерением его сопротивления и изоляции.Если данные превышают показания техпаспорта более чем на 5%, значит, он поврежден или в нем есть обрыв. В инфракрасной системе возможна быстрая порча пленки из-за недостаточно плотного покрытия.Если был положен, например, тонкий линолеум, то продавить пленочный пол сможет даже женский каблук.
3. Датчик температуры так же может стать причиной неисправности. Если основание прогревается не на полную мощность, то он попросту не отключается и пол работает без остановки круглосуточно, что приводит к высоким энергозатратам. С другой стороны, если термодатчик находится слишком близко к нагревательным элементам, то он будет быстро разогреваться и отключаться, а пол при этом нужной температуры так и не достигнет.

Какова бы ни была причина поломки, ремонт теплого пола электрического, при наличии необходимых инструментов, можно провести самостоятельно.

Как починить электрический теплый пол читайте ниже.

Ремонт теплого пола (электрического) своими руками

Исправление кабеля

Если причиной поломки стал нагревательный кабель, то действия по ее обнаружению и устранению следующие:

1. Кабель отсоединить от термостата, а всю систему от электросети.
2. В наличии должен быть высоковольтный генератор, позволяющий найти место разрыва. Он создаст электрическую дугу на месте поломки.
3. Если высоковольтного генератора нет, можно воспользоваться аудио-детектором, который на месте разрыва кабеля издаст звук наподобие металлоискателя.
4. Тестер напряжения – это самый простой и эффективный способ проверки, так как не только показывает, что под стяжкой есть кабель, но и место его разрыва.

Произвести ремонт кабеля, если пробили электрический теплый пол, сложно и дорого, потому что он находится под слоем стяжки, то к поиску неисправности нужно относиться очень серьезно, начав с измерения сопротивления нагревательного элемента на обрыв.

Когда участок с разрывом найден, нужно:

1. Убрать в этом месте напольное покрытие.
2. Осторожно разбить стяжку, стараясь не попасть по расположенному под ней кабелю, чтобы не усугубить ситуацию с поломкой. Ремонт можно начинать только в том случае, если освобождено достаточное количество кабеля.
3. При покупке готового комплекта теплого кабельного пола потребитель получает необходимые для его ремонта «мелочи» — специальные термоусадочные муфты и гильзы. Достаточно зачистить провод в месте обрыва, соединить гильзой, обжать ее плоскогубцами, надеть на кабель муфту и прогреть ее феном. Под горячим воздухом она станет меньше и пленка изолирует отремонтированный участок.
4. До того, как будет восстановлено напольное покрытие, система подключается и проверяется на исправность.
5. Делается стяжка и финишное покрытие кладется на место.

Если в наличии нет нужных инструментов, дешевле вызвать мастеров, которые и причину неисправности найдут и устранят ее качественно и быстро.

Устранение неполадок в датчике

Эту деталь теплого пола отремонтировать проще всего:

1. Так как температурный датчик устанавливается в гофрированную трубку, то и обнаружить его не составит труда.
2. Прибор нужно вынуть и заменить на новый, вернув затем трубку с датчиком на место.
3. Хорошая новость в том, что даже если применяется кабельная система с заливкой раствора, пол вскрывать не придется, так как часть гофрированной трубки находится в стене. Достаточно ее достать, потянуть за провод и датчик выйдет.
4. В обратном порядке новый прибор вставляется в трубку, а затем канавку в стене замазывают и возвращают ей первоначальный вид.

Читайте у нас на сайте о технологии и последовательности укладки теплого электрического пола под:

А также узнайте в этой статье о том, как сделать электрический теплый пол своими руками.

Неисправность в термостате

Частой причиной поломки терморегулятора становятся клеммы, которые соединяют шнур питания, кабель и температурный датчик. Они могут ослабнуть и достаточно их подтянуть, чтобы пол заработал снова. Во включенном состоянии напряжение в питании и на выводах должны совпадать.

Если это не помогло, и замер сопротивления показал на большое отклонение от технических показателей, то терморегулятор подлежит замене.

То самые простые способы, как отремонтировать теплый пол электрический своими руками.

Вконтакте

Facebook

Twitter

Google+

netholodu.com

частые неполадки и способы их устранения

Человеку, привыкшему к комфорту и теплу, которые несет с собой теплый пол, факт поломки может показаться катастрофой вселенского масштаба. Но прежде чем бежать за материалами для установки нового, разберитесь, в чем причина беды и попытайтесь устранить проблему — ремонт теплого пола можно осуществить самостоятельно. Зачем тратить деньги, когда вернуть утраченный уют, не прибегая к полному демонтажу, вполне реально?

1. Ремонт водяного теплого пола
2. Почему электрический пол не греет?

Методы устранения проблем

Водяной пол требует ремонта крайне редко. При правильной укладке срок эксплуатации составляет более 50 лет. Однако случаются ситуации, когда в ходе строительных работ труба водяного теплого пола оказывается поврежденной. Что делать? Главное — не паниковать и следовать нижеприведенной инструкции.

Повреждение металлопластиковой трубы теплого пола перфоратором — довольно распространенная проблема, предполагающая, в первую очередь, сохранения спокойствия. Не суетитесь, ремонт теплого пола своими руками требует «холодной» головы и слаженных, четких действий.

Первое правило при поломке — не суетитесь!

Не вынимая насадку перфоратора, перекройте воду. Расчистите доступ к поврежденной области. Удалите проблемный участок трубы, на свободные концы наденьте полиэтиленовые пакеты. Это необходимо для предупреждения попадания грязи в систему.

Единственно возможный вариант ремонта в нашем случае — опрессовка. Помимо пресса, который можно взять напрокат, нам понадобятся кусок металлопластиковой трубы и 2 фитинга.

Это важно!Резьбовые фитинги использовать не рекомендуется — рано или поздно они дадут протечку.

Очищаем и развальцовываем конец трубы, надеваем фитинг и двойным движением запрессовываем его. Далее вставляем в фитинг новую трубу и также запрессовываем. Производим аналогичную манипуляцию на другом конце. Отрезаем лишнюю часть трубы, опрессовываем вновь созданное соединение. Включаем воду и проверяем герметичность трубопровода. Если течь отсутствует — заливаем отреставрированную область в стяжку.

Пресс можно взять напрокат

Электрический пол — замечательная возможность обогрева, которой отдают предпочтение все больше потребителей. Но как быть, если пол греет плохо или не греет совсем? Для начала следует разобраться в первопричинах, способных вызвать неполадки.

Причины недобросовестной работы системы чаще всего заключаются в следующем:

↑ Неправильный монтаж

Зачастую имеет место отключение терморегулятора при слабом нагреве пола. Возможно, это происходит из-за неверного монтажа датчика: он установлен к греющему кабелю слишком близко либо попросту лежит на нем.

Непрофессиональный монтаж датчика — одна из причин отсутствия нагрева

Если ошибка установки исключена, необходимо обратить внимание на температуру поверхности — соответствует она желаемой или нет. Об этом вам расскажет ИК-термометр. Нередко случается, что индикатор нагрева горит, а пол остается холодным — проверьте надежность соединения проводов.

↑ Плохая теплоизоляция, неверный выбор кабеля

Распространенным следствием плохого нагрева является неграмотный выбор мощности греющего кабеля или отсутствие теплоизоляции.

Наличие теплоизоляции — важный критерий работоспособности теплого пола

Как объективно оценить температуру пола? После нагрева (в среднем занимает 30 минут) температура термодатчика должна сравняться с показателями, установленными на терморегуляторе. По достижении заданной температуры питание должно отключиться, о чем нас оповестит погасшая лампочка.

↑ Механическое повреждение кабеля

Повредить кабель можно при проведении отделочных работ — обустройстве стяжки или укладке плитки. Как выявить неисправность? Кабель отключают от терморегулятора и замеряют сопротивление между жилами.

Это важно!Сопротивление должно соответствовать данным, указанным в паспорте электрического теплого пола.

Особое внимание обратите на сопротивление между оплеткой и греющей жилой, которое должно равняться 1 Ому и выше.

↑ Поломка терморегулятора

Целостность греющего кабеля не вызывает сомнений? Значит, настал черед терморегулятора — проверяем правильность установки и исправность прибора. Клеммы, соединяющие терморегулятор и кабель, должны быть плотно затянуты. Напряжение на выводах должно равняться питанию при включенном приборе.

Проверьте надежность соединений

Не лишним будет проверить сопротивление индикатора температуры пола (если он есть) — все необходимые цифры легко найти в паспорте.

↑ Низкое напряжение

В некоторых домах напряжение, подаваемое к системе «теплый пол», значительно ниже того, на которое пол рассчитан. Более того, при падении напряжения мощность уменьшается вдвое. Этот момент необходимо учитывать при выборе кабеля, отдавая предпочтение образцам, гарантирующим большой запас мощности в сложившейся ситуации.

Если вы определили причину плохой работы теплого пола, то осталось дел за малым — устранить ее. Порой намного сложнее обнаружить, почему пол отказывается работать, тогда как ремонт теплого электрического пола особой сложности не представляет. Итак, пробуем отремонтировать теплый пол своими руками.

Замена поврежденного участка трубы сложностей не представляет

Если вы случайно повредили кабель, необходимо демонтировать непригодный участок и наложить на кабель муфту. Если вышел из строя датчик, то устранить поломку еще проще — достаточно заменить прибор, помещенный в гофрированную трубку. Учтите, датчик должен помещаться в трубку глубоко, т.е. доходить до конца. Нередко при нарушении технологии монтажа датчик температуры оказывается замурованным в стяжку без трубки. Тогда вместо него допускается установка индикатора температуры воздуха.

Не работает датчик включения на терморегуляторе? Проверьте наличие напряжения на выводах. Если напряжение отсутствует, то проблема может заключаться в плохих контактах — осмотрите соединения и затяните фиксирующие винты.

Место обрыва определяют с помощью генератора

Место обрыва греющего кабеля определяют с помощью высоковольтного генератора или аудио-детектора, схожего по принципу работы с металлоискателем. Иногда с этой целью используют термопластины, но только в том случае, если между жилами имеется токопроводящая дорожка. После того, как проблемная область найдена, можно приступать к ремонту.

Аккуратно освободите часть греющего кабеля, оборванные жилы соедините посредством гильз необходимого диаметра, которые зажимаются пресс-клещами. Область соединения заизолируйте с помощью строительного фена и термоусадочной муфты, которая, остывая, герметизирует поврежденную область.

Термоусадочная муфта

Главная профилактика возможных неполадок — правильный монтаж теплого пола и соблюдение всех технологических инструкций. Если все же проблем избежать не удалось, то ремонт требует максимально ответственного отношения, ведь от этого зависит то, как долго теплый пол будет дарить комфорт и уют вашему дому.

Теплый пол — уют и комфорт в вашем доме

mrpol.su

электрический и водяной своими руками, как отремонтировать терморегулятор и кабель

Ремонт теплого пола — вопрос довольно актуальныйУстановка теплого пола, как электрического, так и водяного пользуется большим спросом и многие стали отказываться от центрального отопления в пользу таких современных установок, укладывающихся под финишную отделку. Такое отопление можно использовать, как основное или дополнительное, но результатом будет создание комфортных условий в комнате.

Всегда ли можно проводить ремонт электрического теплого пола

Очень часто ремонт поломки электрического теплого пола состоит в замене поврежденного кабеля. Как правило, кабели могут быть деформированы при монтаже стяжки или отделочных работах, в которых используется керамическая плитка.

Специалисты не рекомендуют проводить ремонт электрического пола, если:

• Нет навыков работы с электричеством;
• Нет минимального набора инструментов;
• Представления о том, как устроена система.

Для проверки исправности кабеля, нужно провести отключение его от терморегулятора и замер напряжения между отдельными жилами. Сопротивление должно полностью соответствовать уровню, указанному в техническом паспорте. При несоответствии данных, требуется замена кабеля.

Ремонт электрического теплого пола чаще всего состоит в замене поврежденного кабеля

Исключить ремонтные работы можно, просто правильно эксплуатируя систему теплых полов. Монтаж должен быть проведен правильно и четко по инструкции, особенно, если он осуществляется без специалиста.

Эксплуатация должна проводиться по инструкции.

Укладку теплых полов и стяжки нужно делать за счет дополнительных подставок в стяжке над кабелями, чтобы не повредить их. Теплый электрический пол стоит устанавливать там, где не будет располагаться тяжелая мебель, так как под ее весом может произойти надрыв кабеля. Надрыв кабеля приведет к проблемам со всей системой и к ремонтным работам, описанным ране.

При каких неполадках требуется ремонт водяного теплого пола

Неисправности теплого пола стоит проверять посредством открывания кранов прямой и обратной подачи воды в нагревательный контур. Если устройство работает, то причиной поломки, из-за которой отсутствует тепло, может стать поломка насоса циркулирующего воду. Его работоспособность проверяется за счет манометра и исследования коллектора нагнетания.

Теплый пол – это:

• Современно;
• Удобно;
• Практично.

Поломка насоса циркулирующего воду, может стать причиной ремонта водяного теплого пола

Не менее редкой причиной считается завоздушивание системы, что происходит за счет снижения герметичности мест соединения труб или кавитации насосного устройства. Как только воздух проникает в водопровод, вода начинает неравномерно распределяться по системе.

Также причина поломки может быть в виде недостаточной мощности в тепловом генераторе – котле, а также плохом состоянии покрытия теплоизоляции на трубопроводе. В данной ситуации потребуется проведение полного ремонта с укладкой нового слоя теплоизоляции.

Какие проблемы могут привести к ремонту терморегуляторов теплого пола

Отремонтировать и восстановить работу терморегуляторов не сложно, если обратить внимание на причины поломки, отталкиваясь от которых возможно найти оптимальный вариант для восстановления функционирования.

Причины:

• Проводка;
• Терморегулятор;
• Датчик;
• Нагревательная жила.

Может не включаться циферблат. Для его ремонта, нужно проверить напряжение на проводящей клемме, обозначенной буквой Н или Л. Клемма Н является синим проводом, а Л – белым, но в редких случаях коричневым. При показании вольтметра «0», сразу станет понятно то, что неисправность непосредственно в проводке.

Существует несколько причин, которые могут привести к ремонту терморегуляторов теплого пола

Если напряжение есть, но циферблат не работает, то тут нужна замена терморегулятора.

Если происходит включение терморегулятора, но он не функционирует, то в данном случае нужно проверить работоспособность детали. Для этого достаточно понажимать на кнопки и постараться включить один из режимов.

Если дисплей показывает надпись о неисправности, то нужно провести замену датчика.

Еще одной проблемой можно назвать включение значка нагрева системы отопления, но отсутствие тепла в комнате. Это свидетельствует о том, что оборвана нагревательная жила и для диагностики требуется специальное оборудование.

Профессиональный ремонт кабеля теплого пола

Ремонт теплых полов на электрическом подогреве требует четкого соблюдения схемы монтажных работ, о которых сказано в любой инструкции по эксплуатации. Условие является важным и не подлежит изменениям. Если все рекомендации по монтажу были тщательно соблюдены, но при этом нет тепла, или оно подается в ограниченном режиме, то нужно искать причину неисправности.

К таким можно отнести:

• Недостаток электрического питания;
• Поломку в блоке управления;
• Повреждение кабеля, который греет теплый пол.

Процесс ремонта кабеля теплого пола

Стоит заметить, что именно с такими проблемами невозможно обеспечить бесперебойную работу системы и полную безопасность для дома и его жителей. Для выявления проблем стоит запастись мультиметром и индикаторной отверткой.

После того как обнаружена проблемная часть, проводится ремонт пола в определенном заранее месте.

Нужно освободить оборванную часть. Соединить их при помощи гильз определенного диаметра, зажим которых происходит специальными пресс-клещами. Далее изолируется область соединения посредством термоусадочной муфты, или можно использовать строительный фен, за счет чего участок с повреждением будет надежно загерметизирован.

Возможные неисправности электрического теплого пола

Если отсутствует питание в отопительной системе теплого пола, то причина – повреждение линии и срабатывание автомата выключателя. Чтобы уточнить данную проблему, нужно провести проверку напряжения в месте ввода терморегулятора.

За счет датчика на терморегуляторе можно проверить функционирование всей системе электрического питания.

Для этого можно использовать также мультиметр, которым проверяется присутствие напряжения на клеммах. Если подача энергии поступает исправно, то нужно далее проверять пол, термостаты и датчики, установленные на системе отопления.

Ремонтные работы теплого пола могут быть длительным процессом

Каждая из причин поломки теплого пола может вести за собой длительные ремонтные работы, а также немало затрат:

• Средств;
• Нервов;
• Сил.

Чтобы исследовать функционирование пола на пригодность, можно провести исследование его расчетного сопротивления постоянному току. Сопротивление должно быть равным тому, которое находиться в паспорте греющего кабеля. Замер проводится посредством мультиметра. Все полученные данные нужно сравнивать с теми, которые указаны в паспорте системы, что позволит определить исправность или наличие неисправности в системе.

Как осуществляется своими руками ремонт теплого пола

После того, как найдена проблема поломки теплого пола, можно начинать его ремонт.

Сделать это можно:

• Своими руками;
• При помощи мастера;
• Установив новую систему.

При наличии повреждения в электрическом кабеле, нужно сразу проводить демонтаж дефектных участков, за счет накладывания на кабель специальной муфты.

Ремонт теплого пола можно провести своими руками

Если вышел из строя датчик ремонта теплого пола, то провести его замену вовсе не составит труда. Достаточно осуществить снятие старого прибора и установку нового. Однако, важно помнить о том, что расположен датчик глубоко в гофрированной трубке, и изымать его нужно очень аккуратно, чтобы не повредить ее. Замуровка датчика без трубки категорически запрещена, так как это станет причиной поломки системы сразу же после заливки стяжки.

Если терморегулятор снабжен датчиком включения, то нужно проверять наличие напряжения в сети при монтаже системы. При отсутствии напряжения, нужно затянуть каждый фиксирующий винт.

При обрыве нагревающих кабелей, требуется найти место обрыва посредством использования такого устройства, как высоковольтный генератор или специальный детектор, работающий, как металлоискатель.

Делаем сами: ремонт теплого пола (видео)

В целом, система отопления не сложная, как по ремонту, так и по эксплуатации, и все, что требуется – это первоначально приобрести качественную систему, а потом сделать правильный монтаж. Сделать все это можно без специалистов и без больших затрат, но при условии, что есть минимальный набор инструментов и датчиков, чтобы проверять напряжение и исправность элементов системы отопления.

dekormyhome.ru

Подключение своими руками теплого пола к терморегулятору

С каждым годом все большей популярностью пользуются теплые полы. Эти системы могут являться альтернативой централизованному отоплению. Целесообразно выполнять монтаж теплых полов под керамическую плитку, которая сама по себе является достаточно холодным напольным покрытием. Также многие делают полы с подогревом в детских комнатах.

Сегодня существует несколько разновидностей теплых полов. Экономичным считается водяной вариант системы. Однако его установка является достаточно трудоемким процессом. Если же рассматривать электрические системы, то их монтаж достаточно просто выполнить, не обращаясь при этом за помощью к квалифицированному электрику.

Электрические теплые полы можно уложить в помещение любых размеров. Не станет помехой и сложная геометрия комнаты. К тому же на установку электрических систем не накладывается никаких условий, кроме исправной проводки. Водяные же системы в квартирах устанавливать нельзя.

При монтаже электрического теплого пола, самое главное, правильно расположить все элементы, которых не так много. Система состоит из терморегулятора, термодатчика и нагревательных элементов, которые могут быть представлены в виде кабелей, пленки или электрических матов.

После укладки всех элементов нужно подключить теплый пол к электропроводке. Предварительно должна быть составлена схема подключения, согласно которой и будет подключаться термостат к источнику питания.

Установка терморегулятора

Любая электрическая система оснащена терморегулятором, который предназначен для регулировки температурного режима в комнате. Он должен быть установлен таким образом, чтобы к нему всегда был доступ. На рынке существует множество моделей терморегуляторов, которые отличаются своей функциональностью и, естественно, ценовой политикой.

Выбирая место для установки термостата нужно принять во внимание тот факт, что на него не должны попадать прямые солнечные лучи.

Подключение терморегулятора может быть выполнено либо от розетки, либо от электрощита. В первом случае место расположения терморегулятора будет определяться расположением розетки. Во втором случае место установки может быть выбрано произвольно.

К любому типу терморегуляторов прикладывается схема, при помощи которой можно самостоятельно выполнить подключение устройства. После установки термостата необходимо подвести к распределительной коробке 3 провода: фаза, ноль, заземление.

От терморегулятора к инженерной системе будут идти не только провода, но и датчик температуры. Они не должны соприкасаться друг с другом. Поэтому их укладывают в разные пластиковые трубки, под которые в стене делается углубление. После окончания этих работ можно переходить непосредственно к подключению терморегулятора к инженерной системе.

Подключение терморегулятора

Схема подключения зависит от типа электрического теплого пола. Самая низкая ценовая политика у кабельных полов, чем и обусловлена их популярность. Кабель укладывается на ровную поверхность, предварительно устеленную теплоизоляцией. Кабель должен быть соединен с силовыми проводами, которые идут к терморегулятору. Место соединения необходимо спрятать в муфту. Последняя располагается на черновой пол и заливается раствором.

Затем, нужно уложить определенным образом кабель и зафиксировать его при помощи клейкой ленты. Витки кабеля должны находиться на одинаковом расстоянии друг от друга. Это обеспечит равномерный подогрев декоративного напольного покрытия.

Теперь можно установить датчик температуры, который должен находиться в пластиковой трубе. Перед тем как заливать систему раствором нужно убедиться, что она работоспособна, и сопротивление имеет такое же значение, как указано в паспорте.

Подключение теплого пола к терморегулятору осуществляется только после того, как стяжка полностью высохнет. На этом этапе нужно к термостату подключить провода не только от теплого пола, но и от электропроводки и датчика температуры. Это самый ответственный этап, который нельзя назвать простым.

Если всю подготовительную работу можно выполнить самостоятельно, то непосредственно во время подключения целесообразно заручиться помощью специалиста.

Нагревательные маты

Общая схема действий такая же, как и при подключении кабельной системы. Термомат представляет собой некую конструкцию, состоящую из кабеля, предварительно закрепленного на специальной сетке. Термоматы располагаются на ровную поверхность и заливаются самовыравнивающейся смесью или плиточным клеем. При этом нужно учесть, что укладка теплоизоляции не нужна. При ее наличии инженерная система будет перегреваться.

При установке нагревательных матов высота пола поднимается максимум на 2 см. Поэтому для датчика температуры в полу нужно сделать углубление. Иногда нагревательные маты располагаются таким образом, что холодные концы провода не достают до терморегулятора. В таком случае нужно вырезать кабель нужной длины из нагревательного мата. Как и в предыдущем случае, соединительная муфта находится в стяжке.

Если сравнивать подключение кабельной системы и нагревательных матов, то схема работ в обеих случаях практически идентична. С нагревательными матами работать несколько проще ввиду того, что кабель уже закреплен на сетке. К тому же монтаж нагревательных матов можно выполнять в помещениях с низким потолком, чего не скажешь про кабельную систему. Ведь высота кабельной конструкции достигает 8 см.

Инфракрасный пол

Не так давно на рынке появились так называемые пленочные полы. Перед тем как приступить к описанию подключения такого пола к терморегулятору неплохо было бы понять, как он устроен.

На вид система действительно похожа на пленку, в которую запаяны нагревательные элементы. Они могут быть либо биметаллические, либо карбоновые. Материал выпускается в рулонах. По краям рулона располагают проводники из меди, которые и подключаются к электрической сети.

Схема подключения инфракрасного пола схожа со схемой подключения нагревательных матов. Но под пленочный полы обязательно укладывают отражающий материал, который будет направлять инфракрасные лучи в комнату. В противном случае система будет обогревать не только напольное покрытие, но и черновой пол.

Датчик температуры укладывается, как и в вышеописанных случаях в пластиковую трубку. Пленочные полы не заливаются стяжкой. Поэтому для пластиковой трубки необходимо в черновом полу сделать штробу. Если этого делать не хочется, то датчик температуры можно расположить на поверхности пола.

Особенностью инфракрасных полов является то, что пленка может быть полностью разрезана. Но делать это нужно по разметке, которую делают во время производства теплого пола. Такие линии есть через каждые 20-30 см. Поэтому получить необходимую длину полосы будет несложно. Одну сторону полосы необходимо заизолировать битумной мастикой, а к другой подключаются силовые провода.

Соединение полос пленочного пола происходит параллельно. Последняя полоса одним концом подключается к другим элементам системы, а другим к термостату.

dekormyhome.ru

---

•
  Пульт управления теплым полом
•
  Калькулятор пола чернового пола
•
  Монтаж пола из гвл
•
  Подложка под ламинат для водяного теплого пола какая лучше
•
  Теплый пол нужен ли в ванной
•
  Под пол утеплитель
•
  На теплый пол что лучше стелить
•
  Теплый пол под холодильником можно ли
•
  Как сделать чтобы не пылил бетонный пол
•
  Как правильно залить бетоном пол
•
  Что лучше металлопластик или сшитый полиэтилен для теплого пола
