Смесительный узел для теплого пола – элемент водяного теплого пола. Смеситель для теплого пола термостатический
Смесительный узел для теплого пола – термостатический смеситель.
Проведение в жилище водяных теплых полов связано с соблюдением ряда существенных условий. При этом фактически неважно – изготавливаются ли они в отдельном помещении или по всему дому. Поскольку такая конструкция обладает не столь высокой температурой (до 50 градусов), нежели привычные нам батареи (до 90 градусов).
Именно для совмещения в одном контуре этих двух потребителей, и предназначен смесительный узел для теплого пола. В этой статье на сайте "Наш Дом и Двор" постараемся разобраться в его назначении, важнейших аспектах его действия и строении.
Смеситель для теплого пола
Первоочередным назначением смесительного узла теплого пола, является смешивание горячей воды подачи с более холодной из обратного контура, а это значит, что вы всегда сможете управлять температурой своего пола. Кроме того, выполнение условий СНиП, согласно которым температура жидкости в системе водяного пола не должна быть выше 55 градусов, обезопасит стяжку от разрушения, а настил – от пересыхания.
Главным элементом данного устройства является термостатический смеситель для теплого пола, который и выполняет функцию смешивания воды. Так же, как правило, система содержит насос, без него циркуляция теплоносителя не представляется возможным – сопротивление воды из-за большой длины труб очень велико. Но для небольших контуров насос не применяют.
Купить смесительный узел для теплого пола можно в специализированных магазинах сантехники или заказать в интернете. Но при желании, или с целью экономии средств , можно сделать его самостоятельно, для этого предварительно нужно изучить схему узла и отдельно приобрести элементы.
Термостатический смеситель для теплого пола
В качестве возможных вариантов конструкций, снижающих температуру в трубопроводе, можно использовать различные термостатические смесители:
- трехходовой смеситель для теплого пола с электромоторным приводом;
- тот же вентиль, но с тепломеханическим приводом;
- два двухходовых вентиля в качестве смесителя для теплого пола, установленных на подающем трубопроводе и на байпасе.
Каждый следующий за первым пункт способен значительно сократить расходы на смесительном оборудовании, не допустив потерь при этом в качестве. При этом стоит понимать, что схем намного больше, чем указано, мы перечислили лишь самые распространенные.
Совсем отказаться от смесителя теоретически можно только в том случае, если котел не соединен с радиаторами отопления, поэтому может быть выставлен на невысокую температуру, или помещение в котором укладывается водяной теплый пол, небольшое по площади.
В системе водяных полов сегодня распространены два основных вида коллекторов. Это смесители на двухходовых и на трехходовых клапанах. В любом случае подразумевается термостатический смеситель для теплого пола, то есть система, плавно и по мере необходимости регулирующая температуру теплоносителя.
Иногда термостатический клапан отсутствует, тогда регулирование температуры в системе производится вручную, но в этом случае возможны повышенные энергозатраты.
Важнейшей задачей, которую стремились решить разработчики термостатических смесителей, является стабильность температуры теплоносителя, и, по сути, принцип действия любого термостата един.
Когда термостат открыт, через него течет вода, а когда он закрывается, реагируя на повышение температуры теплоносителя, - вода течет через байпасную линию, не давая отопительной системе далее прогревать поверхность пола.
Схема смесительного узла теплого пола
Внешне вся система теплого пола выглядит, как соединение нескольких трубопроводов в один. Это соединение может производиться в разном порядке. По сути, используется три основных типа соединений: параллельное, последовательное и комбинированное. Самым эффективным считается последовательное смешивание, при параллельном необходимо устанавливать двухходовые клапана.
В соответствии с выбранной системой соединения меняется и схема смесительного узла теплого пола. Самая распространенная включает в себя тройники-трубопроводы, клапана на двух ветках – обратке и подаче, насос и автоматические регулирующие системы.
Выбор системы смешения зависит от многих факторов, начиная от материала, их которого изготовлены его элементы, и заканчивая особенностями самой системы теплого пола.
И в завершении статьи хочу предложить видео по теме: теплый пол и смесительного узла к нему.
Похожие записи
dimon-dom.ru
Гребенка для теплого пола, термостатический смеситель, расчет и подбор
Гребенка для теплого пола: устройство и принцип работы
Выбор определенной схемы обогрева пола должен основываться на нескольких параметрах – надежность, простота монтажа и минимальные затраты на энергоноситель. Для автономного отопления оптимальным вариантом будет монтаж водяных магистралей. Главным составляющим подобной системы является гребенка для теплого пола, выполняющая сразу несколько функций.
Схема водяного обогрева
При проектировании автономной системы отопления зачастую планируют установку трубопроводов для нагрева поверхности пола. При этом следует учесть распределение теплоносителя, его объем и температурный режим. Так как диаметр труб для нее значительно меньше, чем у основной магистрали, необходимо соблюдать такие условия:
- Оптимальная температура воды. Это значение должно составлять максимум 55°С. У системы отопления этот показатель значительно выше – от 65°С. Термостатический смеситель для теплого пола смешивает 2 потока теплоносителя с различными значениями температуры, чтобы добиться оптимального нагрева поверхности с учетом граничных значений.
- Распределение теплоносителя по нескольким трубопроводам. Создается равномерное давление для каждого контура. Если не предусмотреть установку этого механизма — гидравлический удар может повредить магистраль.
- Равномерный отвод остывшего теплоносителя в обратную трубу отопления.
Обеспечение этих условий выполняется еще на стадии проектирования. Пример правильной схемы можно увидеть на рисунке.
В нее входит разветвленная магистраль, датчики температуры и коллектор для теплого водяного пола. Последний выполняет все вышеописанные функции. Без него невозможно равномерное распределение тепла по поверхности, автоматическая регулировка температуры воды и ее отвод после прохождения по трубопроводам.
Гребенка: принцип работы
Конструктивно смесительный узел представляет собой 2 патрубка с системой контроля температуры и давления теплоносителя. Один из них предназначен для забора воды из отопления, а второй выводит часть остывшего теплоносителя в обратную трубу и питающий клапан.
Типичный пример комплектации гребенки показан на рисунке.
Устройство состоит из следующих элементов:
- Питающий клапан с автоматической регулировкой. Необходим для уменьшения (увеличения) подачи воды из трубы отопления.
- Термодатчик. Фиксирует показания температуры теплоносителя, соединяется с управляющим элементом питающего клапана.
- Циркуляционный насос. Выполняет 2 функции: формирует скорость потока жидкости и смешивает остывшую воду из обратного коллектора для теплого пола с подающей для снижения температуры до 55°С.
- Элементы управления. Устанавливаются на входные и выводные патрубки гребенки. Необходимы для регулирования мощности теплового потока и аварийного сброса давления в случае его превышения.
фото гребенки теплого водяного пола
Для лучшего понимания работы системы следует рассмотреть поэтапное прохождение нагретой жидкости. Из общей системы отопления она поступает в питающий клапан, где происходит смешивание охлажденного и горячего потоков воды. В зависимости от температуры регулируется положение распределительной заслонки – уменьшается или увеличивается % объема горячей жидкости. Можно устанавливать термостат для водяного теплого пола, либо двухходовой (трехходовой ) клапан. В последнем случае необходим монтаж термодатчика, который будет фиксировать температуру воды и подавать данные на управляющее устройство клапана. Термостат более эффективен, так как сочетает в себе 2 функции: распределение и фиксирование температуры.
Далее с помощью циркуляционного насоса он перекачивается в подающий коллектор. Так как длинна каждой трубки различна, следует распределить водяной поток в зависимости от объема каждой из них. Для этого на патрубки устанавливают расходометры. Если установить сервоприводы, подключенные к датчикам температуры комнаты – можно автоматически регулировать температуру жидкости в трубках. При достижении определенного значения управляющие элементы подают сигнал, и сервопривод выдвигает шток, уменьшающий поток воды в систему.
После прохождения по магистралям охлажденная жидкость собирается в общий поток в выходном распределительном коллекторе для теплого пола. Для стабилизации давления устанавливается регулировочный клапан. При достижении максимального значения шток автоматически открывается, и избыток теплоносителя уходит либо обратно, либо в подающую трубу.
Монтаж
Перед началом установки необходимо рассчитать оптимальный диаметр коллектора для теплого пола. Luxor, например, предлагает уже готовые изделия с различными внутренними размерами входящего патрубка. Но для равномерного распределения нужно, чтобы объем жидкости, проходящей через него, был равен суммарному объему потребления каждого контура системы.
Можно воспользоваться следующей формулой расчета
Где d – внутренний диаметр коллектора;
dв – диаметр патрубков;
N – количество патрубков.
Например, если внутренний размер каждого шланга составляет 16 мм, а их количество — 8 шт. то оптимальный диаметр гребенки будет равен:
После расчета можно приступать к поиску готовой конструкции, либо собрать гребенку самостоятельно. Рекомендуется выбирать уже готовые модели, так как они рассчитаны на определенный объем теплоносителя, а контрольное оборудование выбирается с учетом оптимальной совместимости друг к другу. Если же принято решение собрать коллектор своими руками следует правильно подобрать термостат для теплого пола. Купить можно продукт любого производителя, но рекомендуется приобрести электронную модель с несколькими режимами работы.
По материалам сайта: http://pol-expo.ru
fix-builder.ru
Смеситель для теплого пола - узел подмеса, монтаж и другое
Теплый пол — смеситель для теплого пола
При установке индивидуальной отопительной системы частного дома или квартиры, часто выбор падает на обустройство в некоторых помещениях теплого пола. Такое решение, весьма оправдано, особенно для нежилых комнат, таких как санузел, коридор или кухня. В этом случае, возникает довольно уместный технический вопрос: как совместить высокотемпературный радиаторный контур с низкотемпературным контуром теплого пола? Ведь в радиаторном контуре отопления температура теплоносителя (воды) может достигать 90 0 С, для теплого пола эта температура не должна превышать 40 0 С. Как Вы уже догадались, решение есть и даже не одно. А теперь все подробней по степени возрастания сложности и цены:
- на питании теплого пола поставить вентиля;
- установить термостатический смеситель для теплого пола ;
- при большой площади или наличии нескольких контуров, подсоединить их через специальный узел подмеса.
Каждый из перечисленных выше способов широко используются, имеет свои положительные стороны и противопоказания, но обо всем по порядку.
Вентиля на теплый пол
Самый простой и недорогой способ снизить температуру теплоносителя в трубах теплого пола установить на подачу и обратку вентиля. Принцип работы довольно прост и понятен, схож с регулировкой отопительного радиатора: прикручивая вентиль — уменьшаем скорость циркуляции теплоносителя в трубе контура, а значит, и снижаем его температуру. Но этот метод имеет свои ограничения и неудобства. Ограничения заключается в площади отапливаемой поверхности, обычно это комнаты площадью до 10м 2. длина трубы в которых позволяет осуществлять регулировку таким методом. Неудобство заключается в ручной регулировке: теплый пол имеют довольно большую тепловую инерцию, а значит, результат регулировки станет известен через довольно продолжительное время, примерно 24ч.

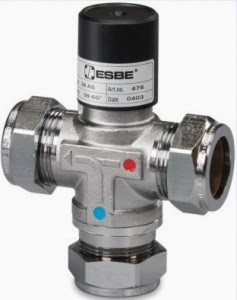

Термостатический смеситель для теплого пола
Смеситель для теплого пола бывает двухходовой и трехходовой.
Двухходовой термостатический клапан. по сути, является улучшенной версией ручного вентиля. Позволяет поддерживать заданную температуру теплоносителя в автоматическом режиме. Клапан встраивается в питание теплого пола, вместо одного из ручных вентилей. Достоинства такой схемы: автоматизированная регулировка, недостаток — тот же, ограниченная площадь или длина трубы теплого пола. Трехходовой термостатический смеситель для теплого пола работает по другому принципу, к подаче горячего теплоносителя он подмешивает остывшую воду из «обратки». По большому счету плюсы и минусы этого узла, так же схожи с вышеописанными, с одним только исключением: не снижает скорость теплоносителя. Это позволяет более равномерно менять температуру теплого пола.
Узел подмеса для теплого пола
Данное устройство, представляет собой смесительный и распределительный узел отопительной системы, состоящий из:
- термостатического смесителя;
- циркуляционного насоса;
- коллектора подачи и обратки с требуемым числом выходов.
Главным преимуществом смесительного узла является циркуляционный насос, который позволяет циркулировать теплоносителю в довольно длинных трубах теплого пола. Что делает возможным подключение к нему нескольких контуров.
Смесительная группа для теплого пола
Существует два типа узлов подмеса в которых используются разные смесительные группы.
Смеситель для теплого пола цена
Цены на это оборудование довольно разные и могут колебаться от 30уе за термостатический смеситель теплого пола, до 1000уе и выше, за полностью укомплектованный узел подмеса. А вот средние цены выглядят так:
- 2-х ходовой термостатический клапан 45уе
- 3-х ходовой термостатический клапан 50уе
- распределительный узел подмеса теплого пола 700уе
Узел в сборе, конечно выходит дороговато, да и удобством при монтаже и обслуживании не отличается, уж больно они компактные и тесные. Но его можно удешевить, примерно в 1,5 раза, собрав самостоятельно из отдельных частей и спаяв полипропиленовую гребёнку. Такой узел подмеса получится массивней и займет больше места, зато будет удобней в доступе, и гораздо выгоднее по цене. В представленном видео, показан довольно удачный пример самостоятельно изготовленного, распределительного узла подмеса теплого пола.
