Терморегулятор для водяного теплого пола – виды и принципы работы, рекомендации по эксплуатации, как выбрать. Терморегулятор для водяного теплого пола
виды и как выбрать, схема подключения
Обустройство отопления дома теплыми полами, в условиях нашего климата становится все более популярным. В данной системе обязательно должен присутствовать терморегулятор для водяного теплого пола, поскольку такая отопительная система очень требовательна к степени нагрева.
Независимо от того, является обогрев с помощью водяного пола основным или вспомогательным способом поддержания приемлемых температурных условий в помещении, к нему предъявляются специфические требования.
Дело в том, что у него должна быть ограничена максимальная температура. В любом помещении всегда присутствует пыль и располагается она, в соответствии с законами физики, на полу. Установлено, что при нагревании поверхности теплого пола, образуются конвекционные потоки подогретого воздуха.
Если нагрев превысит 30 градусов по Цельсию, то потоки воздуха поднимают пыль, и нам приходится этим дышать. Данное обстоятельство не благоприятно сказывается на общее состояние организма человека, вследствие чего стали применяться терморегуляторы для поддержания нужной температуры.
Для контроля температурного режима, осуществляется подключение терморегулятора для водяного пола, который относится к управляющим приборам.
Краткое содержание статьи
Устройство и принцип действия
Удобство пребывание в помещениях во многом зависит от применяемой системы отопления. Контроль над температурой водяного теплого пола производится с использованием специальных приборов – терморегуляторов.
Применяются множество конструкций таких систем, но в большинстве случаев в них используется всего несколько принципиально различных способов регулировок.
Смотреть видео – процесс настройки
Но, прежде чем рассмотреть принцип работы и устройство терморегуляторов, нужно понять объект регулирования.
Что такое разводка отопления
Обогрев помещения водяным полом может осуществляться различными способами. Одним из них является использование тепла подогретой воды, выполняющей роль теплоносителя. Передача производится по трубам. Раньше в отоплении в основном использовали стальные трубы, сейчас им на смену пришли современные из пластиковых материалов.
Греющий контур может располагаться вдоль стен в виде радиаторов, а может располагаться под поверхностью пола, нагревая его и воздух в помещении.
Горячая вода или антифриз нагревается в котле, после чего, с использованием циркуляционного насоса подается в греющий контур водяного пола.
Проходя по его трубам, теплоноситель отдает тепло в закрытое окружающее пространство, нагревая поверхность. Охлажденная жидкость возвращается в систему котельной. В зависимости от температуры «обратки» в узле подмеса производится ее подогрев, либо охлаждение подмешиванием более холодной воды из бака.
И вот здесь и устанавливается терморегулятор, реагирующий на величину нагрева обратного потока и дающий команду на выполнение того или иного действия.
В контурах с теплыми полами, который подключаются отдельным контуром, терморегулятор устанавливается для каждого из них, поскольку все они имеют собственный тепловой режим. А контуры радиаторного отопления нагреваются до температуры, практически вдвое выше, чем для теплого пола.
Как работает принцип регулирования температурного режима
- Если с термодатчика приходит сигнал о недостаточной температуре, сервопривод открывает вентиль и в контур отопления поступает больше горячей воды.
- При перегреве теплоносителя открывается вентиль подмеса охлажденной воды, снижая степень нагрева в контуре.
- Однако возможна регулировка и в ручном режиме путем установки крана в определенное положение. Но такой способ требует постоянного визуального контроля, поскольку факторы, от которых зависит режим отопления, в течение суток изменяются неоднократно. При относительной дешевизне таких устройств, они очень неудобны в эксплуатации, поскольку за каждым имением условий в помещении требуется вмешательство в работу отопления.
Параметры регулировки
Смотреть видео – регулировка мощности блока термодатчика
Терморегуляторы в системе отопления могут регулировать следующие параметры:
- Степень нагрева напольного покрытия. В таком случае датчик нагрева устанавливается в непосредственной близости от него. Такое устройство теплого пола лучше всего подходит для небольших помещений и маломощных отопительных контурах, которые используются только в качестве вспомогательных, в частности для теплого пола.
- Температура воздуха в помещении – при такой схеме контроля используются датчики, вмонтированные непосредственно в корпусе терморегулятора. Корректной работы такого прибора можно добиться только, если выполняются все требования к утеплению обогреваемого здания. В противном случае эффективной работы отопления добиться сложно – значительные потери энергии неизбежны. Правильно построенный дом с обширной отопительной системой и терморегулятором может дать до 30% экономии ресурсов.
- Комбинированные системы регулирования, при которой датчики температуры водяного теплого пола устанавливаются и в отапливаемом помещении и на системе узла подмеса. Параметры настраиваются из соображений максимально комфортной температуры в доме. Такая аппаратура с терморегулятором используется в обширных помещениях. Для управления могут использоваться оба датчика одновременно или один из них.
Виды терморегуляторов
Смотреть видео – обзор датчиков для водяного пола
Для создания этих приборов применяются различные принципы и конструктивные решения. Давайте рассмотрим их.
Механический терморегулятор для водяного теплого пола представляет собой наиболее простой, надежный и долговечный прибор. Регулировка прогрева воздуха осуществляется поворотной рукояткой, шкала температур наносится на прочный пластиковый корпус.
Некоторые производители устанавливают на терморегулятор клапан открыто – закрыто. Недостатком этого аппарата является необходимость постоянного контроля – он работает только в режиме ручной регулировки.
Отдельные производители допускают серьезные неточности в градуировке шкалы температур, поэтому необходимо производить дополнительную проверку прибора с использованием точного поверенного термометра.
- У сенсорного дистанционного регулятора температуры теплого пола управление и регулировки выполняются с соответствующей панели или дистанционного пульта. Эти модели обеспечивают более точный и надежный контроль нагрева, но в ряде случаи эти показатели зависят от производителя. Не стоит основным параметром выбора рассматривать цену на прибор, в ряде случаев этот подход не оправдывается.
- Электронные терморегуляторы по функционалу мало чем отличимы от сенсорных приборов, но выделяются более удобным дисплеем.
На таком приборе возможны настройки на сутки, на неделю, а также возможность работы в автоматическом режиме с поддержкой экономичного режима на время отсутствия людей в доме. Это позволяет экономить на энергоресурсах до трети расходов.
Такие устройства позволяют в автоматическом режиме поддерживать температуру в отдельных контурах сложно разветвленной системы отопления с водяным теплым полом. К недостаткам прибора можно отнести высокую стоимость и сложность регулировок. Перед вводом в действие нужно тщательно изучить инструкции по подсоединению, монтажу и настройкам, ошибки влекут за собой выход из строя сложной дорогостоящей системы.
- Датчики с радиоуправлением можно считать эксклюзивом из-за их высокой стоимости. При их использовании низковольтные управляющие схемы отсутствуют, поскольку регулировки производятся по радиосигналу. Каждый прибор оснащается радиопередатчиком и радиоприемником сигналов, управляющих работой сервоприводов. Такие приспособления, возможно, уместны в элитных коттеджах для регулировки температуры теплого водяного пола, если владельцы не хотят иметь пучки проводов цепей управления.
Как отрегулировать температуру в доме – 3 способа и определение оптимального режима
Основная задача поддержания температурного режима – создание комфортных условий для проживания при условии оптимального расходования ресурсов. Этого можно добиться несколькими способами.
Первый из них заключается в установке оптимальной степени нагрева теплоносителя в контурах теплых полов. Второй – в полном прекращении его поступления в него.
Самый простой способ заключается в использовании для греющего контура труб с максимальной рабочей температурой 90-95 градусов. Это позволяет установить в систему циркулярный насос с терморегулятором, а также клапан обратного хода.
Место установки насоса – труба-обратка, а температура теплоносителя в этом месте составляет не более 70-80 градусов по Цельсию. Если разогрев теплоносителя достигает критичных значений, термостатом отключается насос и отопление переходит в режим ожидания.
По мере остывания пола, циркулярный насос снова включается, подавая в трубопровод контура новую дозу горячей воды. Практика показывает, что такой способ наиболее эффективен и надежен для устойчивой работы отопления с теплым полом.
Второй способ регулировки степени нагрева предполагает включение в систему трехходового вентиля или смесительного клапана. При таком подходе через трехходовой вентиль производится подмешивание охлажденной воды из обратки к горячей подаче. То есть, максимальная температура горячей воды из котла, понижается добавлением охлажденной.
Если используется 3-х ходовой вентиль, регулировку можно производить вручную или через сервопривод. Клапан смешивающий регулирует температуру носителя тепла по заранее введенной величине контрольного показателя.
Третий способ регулировки нагрева носителя тепла в системе обогрева жилья
состоит в использовании узла подмеса. Такое устройство можно изготовить из следующих компонентов:
- вентиль 3-х ходовой;
- насос циркуляционный;
- перемычка байпаса;
- градусник;
- термостатическая головка ;
- реле контроля максимальной температуры.
Учитывая состав применяемых компонентов, узел регулировки степени нагрева в системе обогрева получается довольно не дешевым.
Но изменение температуры в нем происходит очень быстро, потому, что оно производится подмешиванием к основному потоку теплоносителя воды из трубы-обратки. При этом происходит автоматическое уменьшение интенсивности горения в котле.
В соответствии с установленными регулировками режим потребления топлива всегда является оптимальным.
Таким образом, можно поддерживать более высокую температуру воздуха, например, в детской комнате и одновременно более низкую в спальне взрослых представителей семейства. Особенно эффективен такой узел для управления температурой в устройстве водяных полов.
Для применения такого способа регулировки есть только одно требование – вся отопительная схема должна быть устроена по европейским требованиям. Температура горячей воды из котла должна быть не выше 67 градусов.
И в теперь рассмотрим методику регулировки теплового и гидравлического режима с использованием термостата. Его устанавливают в помещении, и настройка производится путем установки на этом приборе нужной температуры для данной конкретной точки. Управление нагревом производится сервоприводом на конкретном контуре.
Смотреть видео
Такое устройство успешно работает в соединении и с самодельным коллектором и с вентилем трехходовым и с узлом подмешивания. Его популярность обусловлена простотой регулировки режима отопления и относительной дешевизной устройства.

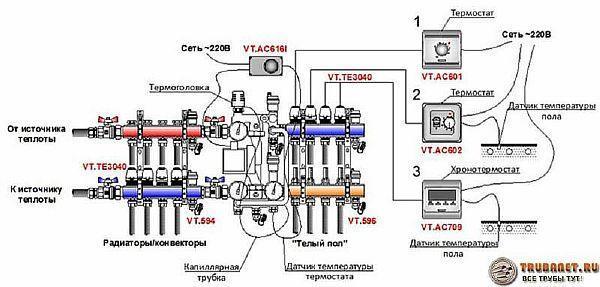

Схема подключения терморегулятора для водяного теплого пола
В условиях многоквартирного дома в городе устройство теплых полов представляет собой практически невыполнимую задачу. Дело в том, что низкотемпературный контур теплого пола может быть включен только в трубу – обратку и часто приводит к критичному снижению температуры в общедомовой отопительной сети.
Это и становится причиной отказа в согласовании изменения в конструкции систем отопления. Гораздо проще решается этот вопрос для индивидуальных застройщиков, который являются полными хозяевами собственной отопительной системы.
Смотреть видео – функции и отличия терморегуляторов для контуров под стяжку
В них горячий теплоноситель из котла попадает в коллектор и оттуда распределяется по помещениям отдельными трубами. Отдав тепло в радиаторах, теплоноситель вновь попадает в коллектор, завершая полный цикл.
Регулирующая аппаратура в таких устройствах устанавливается непосредственно на коллекторе. Она управляет сервоприводами, получающими сигнал на срабатывание от терморегуляторов.
Применяется также способ управления температурой с использованием сигнала от датчика, расположенного непосредственно в том помещении, где контролируется температура.
Такой способ, безусловно, более точен, но он сопряжен с большими затратами при прокладке управляющих низковольтных систем. Для этого понадобится большой объем штробления стен, ведь такие провода предстоит протянуть из каждого отапливаемого помещения.
А из некоторых и по два, когда в комнате устанавливается комбинированная схема отопления с радиаторной частью и системой теплого пола. При установке терморегулятора на коллекторе необходимость в этом отпадает, а конечный итог тот же.
Трубопровод водяного теплого пола достаточно сложен в исполнении, а ошибки при проектировании и монтаже обходятся дорого. Поэтому такую работу лучше доверить опытным специалистам.
Перед тем, как подключить терморегулятор водяного теплого пола, нужно определиться с местом его расположения в системе обогрева.
Как выбирать терморегуляторы для водяного теплого пола
Управление современными отопительными устройствами производится с использованием специальных терморегуляторов. Будучи совмещенным с вынесенным измерителем температуры, этот прибор контролирует не только температуру поверхности пола, но и степень нагрева воздуха в самом помещении.
Ведь в конечном итоге, все усилия по созданию надежной отопительной системы направлены на создание комфортных условий для проживания.
Нормальное пользование теплым полом практически невозможно, если не использовать регулирующую аппаратуру. Схема терморегулятора для водяного теплого пола позволяет эффективно удерживать его температуру в необходимом интервале, позволяющем вести здоровый образ жизни.
На рынке присутствуют множество моделей этих приборов, которые специалистами условно разбиты на такие категории:
- Устройства, помогающие экономить энергоресурсы путем временного отключения отопительной системы и теплого пола в отсутствие хозяев.
- Приборы с программируемыми таймерами, которые позволяют настраивать «умный режим» работы отопительной системы в зависимости от состояния влияющих факторов. Все регулировки с таймера передаются на терморегулятор, устанавливающий температуру.
Выбор терморегулятора напрямую зависит от размеров обогреваемого помещения. Для комнаты небольших размеров вполне достаточно недорого механического прибора с простой и доступной регулировкой.
Но наиболее часто используются электронные терморегуляторы с возможностью программирования. При этом точность регулировки составляет 0,5 градуса.
Жидкокристаллический дисплей этого прибора отражает настроенную температуру поверхности, и ее фактическое значение на момент времени. Кроме того, показывается специальный символ во время работы системы отопления. Имеется также указатель неполадок при сбое в работе терморегулятора или системы с теплым полом в целом.
Управление работой отопления производится посредством воздействия на три клавиши, расположенные на лицевой панели дисплея.
Смотреть видео – автоматизации водяного пола
Водное отопление продолжает оставаться самым популярным способом обогрева жилья, в том числе частного. Поэтому продолжают развиваться и совершенствоваться и системы его управления.
Это позволяет в значительной степени экономить энергоресурсы на отопление. Устанавливать и подсоединять датчик терморегулятора в системе с теплым полом следует при обесточенном электропитании.
Записи по теме: Опубликовано: Июнь 8, 2018
Загрузка...trubanet.ru
термостат, термоклапан, как регулировать температуру, регулировка, механический термодатчик, комнатный датчик
Содержание:
О теплых полах теперь можно не только мечтать. В настоящее время их монтаж не требует больших трудозатрат и денежных средств. Теплые полы решили множество проблем, связанных с отоплением помещения. Особенно они радуют семьи, у которых есть маленькие дети и внуки, а так же тех, кто любит ходить босиком по голому полу. Ещё лучше, если уровень температуры в доме или квартире можно регулировать.
Понизить температуру обогрева в отопительной системе в зимний период требуется во многих ситуациях: днём, когда солнце активно проникает сквозь окна, ночью, чтобы не было жарко спать. В дневные часы, пока домочадцы на работе и в школе, можно сэкономить, и не топить сильно. В морозные вечера, наоборот, нужно поднимать уровень температуры теплоносителей в системе отопления, чтобы помещение прогрелось. Помогают сделать это легко и быстро, даже без участия человека, терморегуляторы для водяного отопления.
Как происходит регулировка обогрева теплого пола
Если дом или квартира не большие, регион проживания — южный, теплые полы можно оставлять основным источником отопления. В других случаях его делают как приятное дополнение, которое сделает жизнь более комфортной. Например, в детской комнате, в ванной или на кухне, в рабочей зоне. Всё дело в том, что делать пол очень горячим по понятной причине нельзя. Если за окном минус 40 градусов, отопительная система должна быть более мощной.
Очень удобно иметь полы, уровень нагрева которых контролируется. Есть множество устройств для регулировки температуры теплого пола. Их работа основана на едином принципе.
Отопительные контуры контролируются индивидуально, через обустройство специальных коллекторов, которые собирают вместе входы и выходы системы отопления:
Термодатчик для водяного теплого пола сигнализирует терморегулятору о том, что температура в помещении (или на поверхности пола) повысилась. В цепочку включается сервопривод, управляющий вентилями. Получив соответствующий сигнал от термостата, он впускает в систему новую партию горячей воды. Или, наоборот, перекроет её движение, если терморегулятор даст сигнал, что в комнате стало жарко. Помогает регулировать поток теплоносителя термоклапан для водяного теплого пола. Для подкачки воды обязательно устанавливается насос.
Итак, для контроля показателей температуры теплых полов нужны:
- коллектор, куда сводятся все контуры;
- терморегулятор;
- термодатчик;
- сервопривод, управляющий вентилями;
- насос для подкачки воды.
Всё это вместе даёт возможность сделать систему отопления автоматизированной. Это не простое удобство, а экономия энергоресурсов. Терморегуляторы можно выставить так, что в отсутствие людей обогрев помещения будет снижен. Автоматы позволяют сэкономить от 30 до 40 процентов объёма энергоносителей. Причём на условиях проживания людей это не отразится, наоборот, сделает более комфортным пребывание в квартире или доме.
Для того, чтоб повысить безопасность эксплуатации приборов, предусмотрена установка предохранительных клапанов и защитной арматуры от скачков напряжения в электрической сети и перегрева электрооборудования.
Что могут контролировать термостаты
Современные терморегуляторы для водяного теплого пола могут контролировать следующие показатели:
- температуру воздуха в помещении;
- уровень прогрева пола;
- совмещать контроль температуры воздуха и поверхности пола.
Чтобы проконтролировать температуру воздуха в комнате, датчики встраивают в корпус термостата. Настраивают его специально для учёта уровня показателей в контролируемом помещении. Такой контроль эффективен только внутри зданий, которые имеют хорошую теплоизоляцию, а потери тепла сведены к минимуму. Если это условие не выдержано, датчик контроля температуры в помещении ставить не рентабельно.
Если надо проконтролировать прогрев поверхности напольного покрытия, датчик температуры водяного теплого пола устанавливают как можно ближе к отопительному контуру. Такая система эффективна, когда теплый пол выполняет функцию дополнительного обогрева помещения. Температурный режим воздуха устанавливают основные источники тепла.
Термостат для водяного теплого пола с комбинированной системой контроля применяется редко, в отдельных современных отопительных контурах. Он может одновременно контролировать уровень прогрева пола и воздуха, или, по выбору, что-то одно.
Типы терморегуляторов по конструкции и способу монтажа
Когда встаёт вопрос о том, как регулировать температуру водяного теплого пола, в многообразии различных видов термостатов нужно правильно сориентироваться. Несмотря на то, что они выполняют одну и ту же функцию, дополнительные возможности разные, и, соответственно, цена.
Устройства, которые выпускают производители, можно по сложности конструкции распределить на пять групп:
- механические;
- дистанционные сенсорные;
- обычные электронные;
- программируемые терморегуляторы;
- радиоуправляемые.
Надёжность моделей зависит не от конструкции, а от добросовестности производителя и условий эксплуатации.
По способу монтажа терморегуляторы бывают:
- обычными настенными, которые крепятся в каждой комнате и подходят для небольших квартир;
- щитовыми, позволяющими из одной точки контролировать процесс в большом здании.
Каждый из этих способов позволяет удобно эксплуатировать систему регулировки температурного режима.
Механический тип
Механические терморегуляторы для водяного теплого пола — самые простейшие модели, напоминающие устройства для регулировки холода в холодильниках. Стоят недорого, лёгкие в обслуживании. Температурный режим выбирается путём поворота термометрической головки. Специальная метка совмещается с нужной цифрой на шкале градации. Если что-то выставлено неправильно, всё можно без труда исправить. Есть модели, где установлен тумблер полного выключения/включения работы системы. Бывают механические терморегуляторы с таймером. Он позволяет выставить определённый промежуток времени, на время которого будут включены теплые полы.
Единственный минус — это необходимость постоянного контроля температуры, изменение показателей возможно только вручную. Никакой электроники, которая сможет распределить уровень температурного режима во времени, в них нет.
Следует знать, что встречаются некачественные экземпляры, не совсем точно отображающие температуру. Это, в принципе, не так страшно. Рекомендуется сразу после пуска устройства сверить его показания с комнатным термометром. Затем контроль осуществлять с учётом разницы.
Сенсорные термоклапаны с пультом управления
Регулировка температуры водяных теплых полов может осуществляться с помощью сенсорных моделей, которыми управляют дистанционно, с помощью пульта.
Устройства имеют современную легко управляемую сенсорную панель. На неё выводится вся текущая информация о температурном режиме, в том числе, и предупреждение о наличии какого-то сбоя в системе.
Привлекательность таких конструкций не только в их «дистанционном» обслуживании, но и в том, что они могут регулировать сразу несколько контуров. Именно для таких сложных систем применяют чаще всего сенсорные модели, управляемые с помощью пульта. Термостат от надёжного производителя прослужит долго.
Обычные электронные термостаты для водяного теплого пола
Некоторые потребители предпочитают установить в своём доме обычные электронные терморегуляторы. Они практически не отличаются от сенсорных с дистанционным управлением. На пластиковой панели расположены электронное табло и кнопки. С их помощью задаётся необходимый температурный режим, который может меняться за сутки несколько раз.
Разобраться самостоятельно в настройках такого устройства несложно. Конструкция на порядок выше, чем у термостата для теплого водяного пола механического типа.
«Умные» программируемые терморегуляторы
Устройства, которые сами могут менять уровень температуры в помещении в отсутствие людей, гораздо более сложные, но экономия от их использования огромная. Затраты на их покупку и установку окупятся в первый же зимний сезон. Речь идёт о программируемых терморегуляторах. Они могут обслуживать одновременно несколько контуров. Есть возможность подключения к системе «умного дома».
Программируемый терморегулятор решает множество проблем с отоплением, обеспечивает комфортное пребывание в помещении. Позволяет настроить определённые дни, часы и недели на заданную температуру. Поэтому даже в отсутствие хозяев он сам переведёт отопительную систему в экономный режим. Вся информация о его работе отображается на дисплее.
Устанавливать их может только специально обученный мастер. Аппаратура эта дорогостоящая, требует бережного к себе отношения, но вполне оправдывает себя.
Беспроводные радиоуправляемые термостаты
Еще более дорогостоящие, чем электронные программируемые, радио термостаты устанавливают редко. Используют в домах, где принято решение не использовать электрические кабели.
Команды сервоприводам подаются с помощью радиосигналов. Происходит это следующим образом. Сигнал от датчиков для водяного теплого пола поступает на радио термостат. Он перенаправляет их радио контролёру. Цепочка радиосигналов приводит к механизму подачи горячей воды. Цена такой аппаратуры высокая из-за того, что приёмники и передатчики установлены на каждом этапе передачи радиосигналов.
Ремонт такой системы, если она выйдет из строя, дорогостоящий.
Как определиться с выбором термостата для регулировки
Первое, на что обращают внимание, когда речь заходит об комфортном пребывании квартире или доме, это температура воздуха в помещении. Каким ни был интерьер, а способ отопления, и все связанные с этим последствия оказываются более важными. Если помещение равномерно прогрето, нет сырых полов, углов и закоулков с холодными сквозняками, в помещении находиться приятно. Терморегулятор для теплого пола с выносным датчиком позволяет добиться комфортного уровня температуры в каждом помещении отдельно. Однако механический термостат для таких целей покупать не целесообразно. У него нет возможности контролировать температурный режим одновременно в нескольких помещениях.
Перед покупкой терморегулятора нужно подумать, какие проблемы по контролю за температурным режимом решит это устройство. Если есть необходимость отрегулировать тепло в отсутствие хозяев, с этой задачей прекрасно справится программируемый термостат.
Когда члены семьи не могут определиться с общим температурным режимом в доме, поможет многоканальный электронный термостат, который с помощью датчиков, установленных в разных комнатах, будет регулировать уровень тепла.
Самый недорогой и простой в использовании механический терморегулятор поможет поддерживать нужный уровень температуры в небольшой квартире.
При выборе терморегулятора нужно обязательно знать его мощность. Она должна соответствовать мощности системы отопления теплого пола.
Разные виды комнатных термостатов для водяного теплого пола предназначены для отопительных систем с определёнными техническими характеристиками и теплосберегающими показателями зданий, климатом данного региона. Учитываются пожелания потребителя. Так, например, у разных моделей и производителей отличаются интерфейсы, с помощью которых удобно следить за работой прибора.
Советы по установке терморегуляторов
Перед тем, как выполнять монтаж, нужно познакомиться с инструкцией и схемой подключения. Она изображена на обратной стороне корпуса. Если порядок подключения будет нарушен, аппарат выйдет из строя. Поэтому на этом этапе очень важно правильное подключение, от которого зависит, насколько эффективно будет работать вся саморегулирующая система. Конечно, немаловажно и то, насколько грамотно был сделан монтаж контуров теплого пола.
Следует учесть, что у сервопривода двигатель с двусторонним вращением. Он вращается по часовой стрелке или в обратную сторону в зависимости от сигнала, который подаёт ему термостат. При этом клапан увеличивает или делает меньше просвет в трубе, по которой идёт теплоноситель.
Термостаты нужно располагать поближе к электрическим розеткам, на высоте от пола от 0,5 до 1 метра. Если в семье маленький ребёнок, то прибор нужно крепить повыше. Особенно это касается программируемых электронных моделей, которые легко вывести из строя неумелым обращением.
Оборудование работает от сети напряжением 220 В (кроме радиоуправляемых).
Подсоединение к электросети всех приборов нужно выполнять в соответствии с правилами устройства электроустановок.
teplospec.com
по другому термостат или термостатический клапан, о том как происходит регулирование температуры теплоносителя
Вконтакте
Google+
Одноклассники
Водяной теплый пол работает по принципу теплового обмена.
Он осуществляется между теплоносителем — жидкостью, циркулирующей в длинной тонкой трубе — и материалом напольного покрытия, являющегося конечным излучателем тепловой энергии.
Поэтому для регулировки режима работы может быть использован только один способ — изменение температуры теплоносителя в нужных пределах, что возможно лишь при физических воздействиях.
При этом специфика работы водяных систем теплого пола не предусматривает циркуляции прямого горячего потока. Рабочая температура колеблется в пределах 45-50 градусов, чего вполне достаточно для комфортного самочувствия. Как только теплоноситель нагреется буквально на несколько градусов, это сразу станет заметно, вызовет необходимость регулировки. При остывании контуров, напротив, станет заметно холоднее.
Такая чувствительность вызвана большой площадью излучения, при которой изменение в минимальных размерах температуры многократно усиливается из-за размеров излучающей поверхности. Поэтому для правильной работы системы требуется либо подача носителя нужной температуры, либо наличие чувствительного надежного регулятора. Рассмотрим его конструктивные особенности.
Общая информация
Терморегулятор для водяного теплого пола — механическое устройство, регулирующее режим работы пола. Термостат для теплого пола — это устройство, автоматически регулирующее температуру теплоносителя и поддерживающее ее на заданном уровне.
Таким образом, оба механизма выполняют сходные задачи, но их отличие в том, что терморегулятор может быть автоматическим или только осуществлять ручную настройку, тогда как термостат для водяного теплого пола всегда действует автоматически.
Важно! Современные системы управления теплыми полами ручного регулирования практически не требуют, за исключением первоначальной настройки, поскольку автоматика удобнее и надежнее.
Термостатический клапан для теплого пола — это и есть термостат. Разночтения вызываются отсутствием единой терминологии, отчего возникает путаница в названиях узлов и элементов. Решением проблемы становится подробное изучение принципа работы смесительного узла, когда нестандартные наименования становятся интуитивно понятными.
Назначение
Регулятор водяного теплого пола служит для настройки и поддержания заданного режима температуры носителя в контурах водяного теплого пола. Для понимания его функционирования следует рассмотреть систему целиком.
Горячий поток (прямой или подача) имеет температуру, которую обеспечивает котел (например, электрический или газовый) или сеть ЦО. Для работы системы такой поток чрезмерно горяч, его нельзя пускать по контурам как рабочую смесь.
Решением вопроса становится смешивание остывшего потока — обратки — со свежим горячим в нужной пропорции. Такую функцию выполняет узел смешения, основой которого и является терморегулятор, регулирующий количество прямого и обратного потоков в рабочей смеси.
Необходимость в терморегуляторе имеется практически всегда. Если в систему сразу поступает готовый теплоноситель с нужной температурой, то можно обойтись без терморегулятора, но такая ситуация возможна далеко не всегда. Например, если имеется подача с одинаковой производительностью, а длина контуров невелика, можно использовать двухходовой клапан (по сути, обычный кран), настроить подачу на определенную величину и этим ограничиться.
Но любое колебание температуры сетевого носителя или на улице потребует ручной регулировки, что не всегда удобно, не сразу становится заметно.
Расположение в смесительном узле
При использовании трехходового клапана его положение всегда одинаково — на месте разрыва прямого потока и присоединения байпаса. То есть, вход и выход его направлены на разрыв, а на третий патрубок подключается байпас с обраткой. Выход клапана соединяется с подающим коллектором, а третий вход — с выходом обратного (нижнего) коллектора.
При использовании двухходового клапана можно устанавливать его в любой точке перед смесительным узлом, но на практике всегда монтируют его сразу перед ним для удобства регулировки и сосредоточения всей арматуры в одном месте.
Принцип работы
Работа терморегулятора заключается в создании смеси нужной температуры из исходного прямого потока и обратного остывшего. Для этого имеется заслонка, перекрывающая просвет прямого потока и одновременно открывающая проход для обратки (и наоборот). На выход подается смесь с большим содержанием горячего или холодного потока, то есть более теплый или холодный состав.
Виды
Имеется два основных вида терморегуляторов:
- трехходовой;
- двухходовой.
Разница между ними в том, что двухходовой регулирует подачу прямого потока в узел смешивания, в котором теплоноситель перемешивается и приобретает нужные параметры.
Трехходовой клапан осуществляет смешивание внутри себя, сам регулирует объемы подачи или обратки и является более самостоятельным устройством.
Внимание! Часто встречаются упоминания об электронных термостатах для водяных теплых полов. В данном случае имеется путаница — электронным может быть только блок управления термостатом, сам по себе он всегда механический.
Устройство
Трехходовой терморегулятор имеет корпус с тремя штуцерами — два входных и один выходной.
Кроме того, устройство оборудуется термоголовкой, осуществляющей автоматическое изменение подачи при смене температуры носителя.
Входные штуцера подключаются к разрыву прямого трубопровода и на байпас (обратку). Выходной — выдает готовую смесь на вход коллектора водяного теплого пола.
Принцип работы заключается в воздействии термоголовки на шток клапана, перекрывающий проход горячего потока и открывающий просвет для остывшего (или наоборот).
Двухходовой терморегулятор — это обычный кран, регулирующий поступление в систему прямого потока. Может регулироваться при помощи сервопривода, или не иметь автоматической регулировки.
Регулировка температуры
Рабочая температура теплоносителя теплого пола может изменяться в зависимости от количества, длины контуров и общих условий эксплуатации системы. Основным значением является температура в контурах, ее значение принято как наиболее комфортное в диапазоне 35-45 градусов (до 55, если длина петель велика).
При подаче из сети температура носителя слишком велика, такие величины недопустимы для трубопроводов и наличие качественной регулировки просто необходимо. В некоторых случаях приходится устанавливать промежуточный теплообменник, который осуществляет нагрев отдельного теплоносителя в системе теплого пола до приемлемых величин.
При питании системы от собственного котла имеется возможность изначальной настройки температуры подачи, упрощающей работу узла смешения и делающей режим работы системы менее агрессивным.
Постоянный контроль температуры теплоносителя — прерогатива датчиков, работающих в паре с блоком управления системой (его часто ошибочно называют терморегулятором, что не совсем верно). Теплый пол — весьма инертная система, которая реагирует на любое воздействие с задержкой. Поэтому нужен постоянный контроль за небольшими колебаниями с незамедлительной коррекцией температуры для исключения значительных изменений режима работы.
Регулировка может осуществляться на простом механическом принципе — наподобие термоголовки — до сложной системы датчиков температуры, расположенных непосредственно возле труб теплого пола и собирающих информацию на общий управляющий блок, который при помощи сервоприводов регулирует рабочие параметры системы и выводит данные на дисплей.
Процесс монтажа
Установка терморегулятора производится до заливки стяжки, во время монтажа всей системы.
Важно! К моменту заливки стяжки вся система теплого пола должна быть полностью укомплектована, опрессована и готова к работе.
Подключение терморегулятора осуществляется путем присоединения определенных входов клапана к соответствующим трубопроводам. Процесс несложен, для подключения используются обычные фитинги (в основном применяются накидные гайки). Главным условием становится внимательность и присоединение нужных трубопроводов без ошибок. Одновременно с этим надо разместить все датчики температуры возле труб теплого пола, поскольку после заливки стяжки такое действие станет невозможным.
Заливка стяжки производится при наполненных контурах, находящихся под давлением. Поэтому перед началом заливки требуется проверка системы по всем параметрам и, в особенности, работоспособность управляющего блока. Если этого не сделать, последующие исправления могут оказаться невозможными или неэффективными.
Полезное видео
Ознакомьтесь визуально с основными принципами установки терморегулятора для водяного теплого пола и всей системы управления на видео ниже:
Выводы
Использование водяного теплого пола без надежной системы регулировки температуры маловероятно, так как вместо ожидаемого уюта и комфорта в помещении создастся что-то наподобие сауны. Монтаж и настройка системы регулирования температуры сможет обеспечить необходимый режим работы системы, наиболее экономичный, комфортный и способствующий долговечности водяного теплого пола.
Вконтакте
Google+
Одноклассники
ochag.online
Терморегулятор для теплого водяного пола
Одно из преимуществ теплых полов – возможность в автоматическом или ручном режиме регулировать температуру отдельно в каждом помещении. Самые современные системы программируют режимы функционирования на длительное время вперед, могут самостоятельно включаться/выключаться в зависимости от присутствия в помещении людей. Такие возможности не только создают самые благоприятные значения микроклимата, но и экономят значительное количество энергоносителей. А это, при современной стоимости на них, очень важно для всех владельцев загородных домов.
Терморегулятор для водяного теплого пола
Сами термостаты для полов с водяным и электрическим подогревом с точки зрения выполняемых задач не имеют принципиальной разницы и выполняют одинаковые функции: контроль показателей температуры и регулировка ее в случае превышения/понижения запланированных значений. Регуляторы температуры, конечно, разные, но эффект от их функционирования одинаковый.
Содержание статьи
Принципы работы термостата для водяного пола
Схема электронномеханического терморегулятора
Полнокомплектная система водяного обогрева присоединяется к котлу через коллектор, с его помощью также создается несколько автономных контуров для каждого отдельного помещения, все системы могут поддерживать различные температуры с учетом заданных пользователями показателей. Коллектор имеет две составные части: одна подключает все соединения и трубопроводы, подающие теплую воду из котла в трубопроводы отопления, а вторая принимает возвращающиеся охлажденные теплоносители и направляет их на подогрев.
Управление теплым полом с помощью комнатных термостатов и погодозависимой автоматики
Контуров много, объясняется это тем, что температура в каждой комнате различная, отличается и длина водяного контура. Если в ванных комнатах нужно держать температуру в пределах +25°С, то в зале достаточно +22°С, а в спальных комнатах и коридоре комфортной считается температура +18–20°С. Это значит, что для каждого помещения нужно иметь отдельный термостат со своим датчиком и системой регулировки. Изменения температуры происходят за счет уменьшения/увеличения подачи в трубопроводы воды. Чем ее меньше, тем быстрее охлаждается система, температура понижается, и наоборот.
Одна из схем регулирования температуры водяного теплого пола
Наиболее простой вариант – ручная регулировка количества водяного потока при помощи вентилей. Способ регулировки самый надежный и эффективный. Вентили настолько простые устройства, что у них ломаться просто нечему. Еще одно важное преимущество. Если для всех остальных типов термостатов обязательно питание электрическим током, то для механических ничего не нужно. Они работают при отсутствии внешнего питания, в помещениях всегда будет поддерживаться заданная температура вне зависимости от аварий в электросетях. Но этот метод уже не устраивает современных пользователей, они не желают постоянно следить за температурой и регулировать ее вентилями. Тем более что за один раз это сделать не удастся, каждая система отопления имеет инерцию, открывание/закрывание вентиля дает видимый эффект с опозданием по времени.
Ручные термостаты в коллекторе
Система регулировки температуры в гидравлических контурах пола
Автоматизацию этого процесса сделали с помощью термостатов и отдельных сервоприводов.
Сервопривод для теплого пола
Сервопривод
Сами датчики осуществляют контроль температуры и подают сигналы на устройства исполнения (сервоприводы). Каждый отопительный контур имеет индивидуальный термостат и сервопривод, его задача по команде регулировать количественные показатели водяного потока в системе отопления. Термостаты с серверами связываются электрическими проводами, сигналы защищаются от возможных помех и искажений.
Регуляторы могут поддерживать в заданных пределах температуру воздуха на определенной высоте или температуру пола. Первый вариант целесообразнее выбирать, если водяной пол – единственный способ обогрева помещения. Второй способ, если такие системы играют роль вспомогательных. Есть современные модели устройств, которые могут одновременно контролировать как температуру пола, так и температуру воздуха в помещениях и управлять обеими системами отопления. Это очень сложные приборы, устанавливать их самостоятельно не рекомендуется. Монтаж аппаратуры требует специальной профессиональной подготовки исполнителей.
Принцип работы термостата
Пользователи при помощи сенсоров или поворотных ручек устанавливают требуемую температуру пола или воздуха. Чувствительность срабатывания у большинства моделей ±1°С, при отклонении фактической температуры от установленной выше или ниже на термостат подается команда, а он увеличивает или уменьшает количество теплоносителя, нагнетаемого в систему. Через определенное время температура возвращается к заданным значениям и работа отопления стабилизируется. В связи с тем, что показатели меняются с определенной задержкой по времени, устройства имеют специальные электронные блоки слежения, не допускающие появления эффекта маятника.
Принцип работы системы теплого водяного пола
Большей инерционностью обладают отопительные водяные системы, имеющие цементную стяжку, для настильных видов этот эффект не столь критичен, нагрев/охлаждение происходит намного быстрее.
Виды регуляторов
Виды термостатов
Производители позаботились о том, чтобы удовлетворить все категории пользователей системами теплых полов, в реализации есть огромный выбор моделей термостатов, в разы отличающихся по цене и имеющих различные принципы действия.
| Механические | Аксиома инженеров – чем меньше составляющих, тем выше надежность агрегата. В этом случае она срабатывает на все сто процентов, механические приборы самые простые и надежные из всех производимых моделей. Стоимость у них также наиболее низкая. Температура регулируется поворотом диска со шкалой в градусах. Дополнительно на лицевой панели установлен рычаг включения/выключения устройства в систему, дополнительные функции отсутствуют. |
| Электронные | Функционал в принципе ничем не отличается от вышеописанного, но немного изменились методы постановки задач. Приборы имеют цифровой экран, управление выполняется кнопками. Температура задается с интервалом в один градус. По стоимости несколько выше механических. |
| Электронные с функционалом программирования | Это довольно технически серьезный прибор, не только поддерживает температуру в помещениях, но и автоматических ее регулирует в зависимости от присутствия людей, времени суток и дня недели. В ночное время показатели несколько понижаются, к утру повышаются. Нет никого в помещениях – отопительная система переводится в дежурный поддерживающий режим функционирования. Только за счет установки этого прибора можно сэкономить до 30% энергии, а если умножить ее на современные цены, то станет понятным, почему именно такие термостаты в последнее время пользуются большой популярностью. Самые современные модели могут иметь переносной пульт управления или настраиваются с помощью планшета и персонального компьютера. Эти устройства контролируют не только показатели нагрева пола, но и температуру воздуха, что значительно повышает комфортность пребывания в помещениях. Никогда не выбрасывайте инструкцию по пользованию приборами. Дело в том, что регулировки изменяются редко, за это время потребители успевают окончательно забыть алгоритм выполнения регулировок. Особенно это касается людей старшего поколения. |
| Сенсорные | По функционалу почти никаких отличий нет, разница в способе управления. Кнопки не тактильные, а сенсорного типа. Более современные, но очень «нежные», требуют аккуратного отношения. |
| Радиотермостаты | Для отечественного рынка совершенно новая автоматика. Серверные механизмы управляются радиосигналами, термостат переносной, тоже подает радиосигналы на исполнительные устройства. Принимает сигналы и отправляет их на сервоприводы радиоконтролер. Стоимость такой аппаратуры доступна далеко не всем потребителям. Да и не нужна она, по правде говоря. Более дешевые аналоги отлично справляются со своими функциями и позволяют эффективно управлять системой. |
Термостат с механическим приводом
На фото – электронный термостат
Программируемый термостат
Как подбирать термостат
Во время выбора конкретной модели термостата нужно принимать во внимание условия проживания в помещениях и конкретное назначение помещений. Разумеется, следует смотреть на стоимость и возможности функционала.
- Механические термостаты рекомендуют тем пользователям, которые много времени проводят в доме или у которых есть маленькие дети. Они очень надежные, имеют достаточную защиту корпуса от механических повреждений. Кроме того, по цене относятся к самому дешевому сегменту устройств.
- Программируемые лучше подойдут занятым потребителям, не имеющим возможности уделять много времени самостоятельной регулировке. Оптимальный выбор – приобретение термостатов, имеющих недельные регулировки. Эти приборы имеют лучшее соотношение качества к стоимости, изменяют температуру с учетом многих параметров.
- Не стоит приобретать термостаты с широкими параметрами настройки температуры. Полы не следует нагревать до температуры более +30°С, в противном случае они рассохнутся, возможно появление трещин между стыками керамических плит. Еще одна опасность – под сильно нагретыми полами мебель значительно сокращает срок эксплуатации. Чем шире параметры регулировки, тем дороже стоит автоматика, зачем оплачивать никому не нужные функции?
- Термостаты могут монтироваться в общих щитках управления или отдельно в каждой комнате. Первые по цене дороже, их целесообразно приобретать для больших помещений. Щитовые сложнее монтировать, увеличивается длина электрических кабелей и линий передачи сигналов управления.
Как правильно выбрать терморегулятор
Если у вас недостаточно навыков установки термостатов, то лучше не рисковать исправностью приборов и обращаться к услугам профессиональных специалистов.
Практические советы по регулировке термостатов
Мастера предлагают два способа регулировки термостатов.
- Нетрадиционный. Самый простой, не требует использования сложной аппаратуры. Термостат устанавливается на коллекторе обратной подачи теплоносителя, контроль включения/выключения прибора осуществляется при помощи термореле. Первоначально нужно установить температуру +35°С, этого достаточно для нагрева большинства помещений, в дальнейшем выполняется более точная регулировка.
- Традиционный. Для подключения требуется трехходовой клапан, вода подается в контур постепенно с учетом падения или повышения температуры. Такая регулировка существенно понижает эффект маятника, возникающего из-за инерционности нагрева пола или помещений.
Выбор метода контроля должен учитывать конкретные условия эксплуатации помещений, максимальную мощность отопительной системы и способ подключения к теплоносителям. Если есть автономный котел, то параметры регулировок значительно расширяются, забор тепла из общедомовой системы отопления вносит свои ограничения.
Как устанавливать термостат
Шаг 1. В зависимости от типа устройства установите температурный датчик. Он может быть встроенным в корпус или размещаться отдельно в стяжке, на входе и выходе трубопроводов. Конкретное место установки нужно выбирать с учетом особенностей системы обогрева, назначения и планировки помещений.
Датчики регуляторов водяного пола
Совет опытных мастеров. После установки терморегулятора рекомендуется проверить правильность его срабатывания. Дело в том, что часто температура на терморегуляторе не соответствует фактической в помещении. Для проверки поставьте рядом с термостатом обыкновенный точный бытовой термометр и сравните показания. При обнаружении разбежностей делайте на эту величину корректировку во время регулировки.
Монтаж терморегулятора
Шаг 2. Подключите всю проводку и в течение нескольких часов проверьте работоспособность приборов на различных режимах функционирования. Обязательно соблюдайте схему подключения, она указывается на обратной стороне крышки. Не поленитесь залудить концы проводов, это исключит их окисление и нарушение функциональности прибора.
Если все сделано правильно, то система водяного обогрева пола будет функционировать долго, никаких дополнительных работ по поддержанию ее в оптимальном состоянии проводить не потребуется.
Видео – Термостат для водяного пола
pol-spec.ru
функции, типы регуляторов температуры, схема подключения комнатного термостата
Особенности работы терморегулятора для водяного теплого пола: правила установки и подключения, виды комнатных термостатов для водяных систем теплых полов» width=»400″ height=»298″ />Водяные теплые полы – один из вариантов автономной обогревательной системы в частных домах. Они давно появились на рынке и полюбились потребителям своей надежностью, долговечностью, эффективностью работы и экономией энергоресурсов.
Терморегулятор для водяного теплого пола не обязательная часть системы, но желательная. Это понимают те, кто любит сочетать комфорт с экономией средств на нем.
Как и зачем регулировать водяной пол
Как правило, в регионах с сильными морозами и продолжительной зимой система теплых полов используется исключительно как дополнительный или аварийный источник обогрева жилья. По мощности они «не тянут» на эффективное поддержание комфортной температуры в помещениях в таких условиях, но в областях, где климат помягче, могут быть «главными» в доме по теплу.
Не зависимо от того, какая основная функция у подобной системы отопления, регулятор температуры для водяного теплого пола способен и контролировать, и направлять, и проверять качество его работы.
Обычно, водяной пол – это целая система контуров, отдельных для каждого помещения. Если комната большая, то таких контуров в ней может быть два и больше, и для каждого из них можно установить автономный терморегулятор для водяного пола или сделать пульт управления сразу всеми.
Основная задача подобных устройств:
Наблюдать за степенью нагрева теплоносителя в контуре и измерять температуру напольного покрытия. Обычно, их применяют, если водяной пол – это вспомогательное средство, так как подобные термостаты не влияют на «погоду» в доме и лишь поддерживают комфортную температуру напольного покрытия под ногами. Чаще всего такие полы и регуляторы температуры устанавливают в детской. Датчики температуры устройства монтируются под напольным покрытием в непосредственной близости от нагревательных элементов, а выносной датчик с дисплеем или ручкой управления крепится на стену.- Терморегулятор, следящий за температурой воздуха в доме, оснащен встроенным датчиком, и именно такой прибор создает необходимый микроклимат. Подобный комнатный термостат для водяного теплого пола уместен лишь в помещениях, где этот тип обогрева является основным, а сама система достаточно мощной для такой работы.
- Комбинированное устройство с двумя датчиками подходит для теплого пола, который в зимний период используется как основной вид отопления, а в межсезонье – дополнительный. В этом случае в холода основными показателями являются настройки датчика температуры воздуха, а когда необходимо лишь слегка прогреть помещение – контроллера теплого пола.
- Терморегулятор отвечает за своевременное включение/отключение пола и экономию средств на электричество.
- Он создает комфортные условия для проживания на весь отопительный период.
Как правило, одной из функций термостата теплого пола является контроль над нагревом его элементов. Так как водяному напольному отоплению не грозит перегрев, как это случается с электро или пленочными полами, то некоторые потребители не видят смысла устанавливать терморегулятор. Это ошибочное решение, так как основная задача устройства – это регулировка температуры и контроль над включением/выключением системы, во время которых и происходит экономия средств на отоплении.
Характеристики комнатных термостатов
Сегодня на выбор потребителям предлагаются несколько видов регуляторов температуры, которые отличаются по типу настроек:
Терморегулятор для теплого пола водяного механический – это недорогое, простое в использовании и надежное устройство, которое устанавливается лишь в тех случаях, когда этот вид отопления является вспомогательным. Все параметры в приборе настраиваются вручную при помощи кнопки включения и диска со шкалой температурного диапазона. Достоинства прибора:- низкая стоимость;
- возможность ремонта при выходе из строя;
- легко монтировать;
- прост в управлении.
Недостатки механического терморегулятора для водяного теплого пола:
- Некорректно показывает температуру и разница между реальным нагревом и заданными параметрами может составлять до 5 градусов.
- Механическая настройка предполагает, что каждый раз, когда на улице меняется температура воздуха, приходится вносить новые параметры вручную.
- Электронные терморегуляторы оснащены дисплеем с кнопками, на котором удобно выставлять температурные параметры нагрева воздуха или пола, в зависимости от датчика, и таймер. Обладают точными настройками, разница температуры составляет не более 0.5 градуса. Многие электронные термостаты имеют сенсорный экран и дистанционный пульт, что позволяет управлять ими на расстоянии в пределах дома или квартиры. Это наиболее востребованные аналоги, так как имеют среднюю стоимость, качественную настройку и удобны в управлении.
- Программаторы – это многофункциональные устройства, которые настраиваются как по времени суток (день/ночь), так и по дням недели. Экономия, которую приносят эти устройства при эксплуатации водяного пола, составляет 30% и более. Это связано с тем, что при помощи программы прибор можно настраивать на режим «эконом», при котором температура пола или воздуха поддерживается на минимальном уровне, когда домочадцев нет, и включается на необходимую мощность к их приходу. Одним устройством можно управлять сразу несколькими водяными контурами. Все программаторы имеют встроенный Wi-Fi, что дает возможность следить за работой теплого пола на большом расстоянии от дома и вносить коррективы при помощи планшета или смартфона. Недостатком данного вида устройства считается их высокая стоимость, но учитывая экономию, которую они приносят людям, и комфорт, цена вполне оправданна.
Радиоуправляемые терморегуляторы для водяных полов появились недавно и стоят очень дорого. Особенность технической характеристики прибора в том, что ему не нужны для подключения кабели, которые, как правило, не украшают интерьер помещения. Управление и контроль над полом производится при помощи радиосигналов, которые отдаются датчиком радиотермостату, а тот, в свою очередь, передает их контроллеру. Функция последнего заключается в обработке данных и контроле подачи нагретого теплоносителя в контур или его остановки. Каждое устройство имеет отдельный передатчик и приемник, работающий с одним водяным контуром, поэтому для больших площадей придется покапать несколько радиоуправляемых терморегуляторов, что оправдано лишь в том случае, если в доме элитный интерьер, которому лишние провода и кабели ни к чему.
Чтобы контроль над водяным полом осуществлялся эффективно, должны одновременно взаимодействовать следующие приборы:
- Датчики, которые могут быть как встроенными, так и монтироваться непосредственно возле элементов теплого пола. Передает параметры нагрева воздуха или пола термостату. Работает либо от кабеля, либо при помощи радиосигналов.
- Терморегулятор принимает и обрабатывает параметры, посланные датчиком, и передает информацию дальше на сервоприводы.
- Задачей сервоприводов является открытие/закрытие клапанов или кранов с подачей теплоносителя в систему.
- Управляющий модуль следит за работой котла и включает его при необходимости.
Совместная работа этих устройств создает экономию и обеспечивает безопасный режим работы всего контура теплого пола.
Типы датчиков для водяных теплых полов
Выбор датчика определяет, какие задачи будет выполнять терморегулятор. В зависимости от того, что именно измеряет прибор, они делятся на:
- Датчики температуры пола.
- Контроллеры нагрева воздуха в помещении.
Монтируя термостат с датчиком воздуха, следует соблюдать следующие правила:
- Так как контроллер находится внутри устройства, то его местоположение должно быть не менее чем в метре от пола, чтобы температурные параметры были более точными.
- Он не должен находиться под прямыми солнечными лучами.
- Нельзя подключать прибор в розетку с другими нагревающими устройствами, расположенными рядом.
Если необходим датчик температуры напольного покрытия, то у подобного терморегулятора водяного теплого пола схема подключения следующая:
- Контроллер, находящийся на конце кабеля, помещается в полуметре от стены между двумя витками труб с теплоносителем. Важно, чтобы он находился на одинаковом расстоянии от них.
- Кабель с датчиком укладывается в гофрированную трубку, чтобы при выходе его из строя можно было легко поменять.
- Другой конец кабеля при помощи клемм подключается к терморегулятору и укладывается в штробу.
- Датчик заливается стяжкой вместе с элементами водяного теплого пола.
Такая схема монтажа немного хлопотная, зато позволяет при необходимости менять или ремонтировать прибор, не вскрывая напольное покрытие и стяжку. Его легко можно вынуть через гофрированную трубку и так же вставить обратно.
Критерии выбора терморегулятора для водяного пола
Определяясь с тем, каким будет терморегулятор, нужно обращать внимание на следующие технические особенности прибора:
Если требуется управление сразу несколькими отопительными контурами, то потребуется двухзонный терморегулятор для теплого пола. Подобное устройство имеет дисплей, на который выводятся данные, полученные либо из воздуха, либо из уровня нагрева пола. Более дорогие устройства считывают и ту, и другую информацию. Имеет смысл устанавливать подобный прибор в том случае, если водяной пол – единственный источник тепла.- Максимальная температура терморегулятора должна соответствовать уровню максимального нагрева пола. Как правило, для водяных систем она соответствует +60°C.
- Количество и способ настроек так же важно учитывать. Когда теплый пол используется лишь для подогрева напольного покрытия, то вполне можно выбрать дешевый механический регулятор с датчиком температуры пола. Для основного отопления нужен прибор подороже и с дополнительными функциями, например, таймером или наличием Wi-Fi.
Специалисты советуют не покупать приборы сомнительного качества от неизвестных производителей. У него обязательно должны быть гарантийный талон, инструкция по монтажу и техпаспорт с указанием всех его технических параметров.
Водяные теплые полы могут быть экономными и создавать оптимальный климат в доме, если они подключены к терморегулятору. Выбор подобных приборов сегодня на рынке очень большой, так что каждый сможет подобрать устройство и по необходимым параметрам, и по цене.
Полезное видео
Вконтакте
Google+
netholodu.com
Терморегулятор для водяного теплого пола: механический, электронный, дистанционный
Теплый пол представляет собой альтернативную систему отопления, где теплоноситель движется под поверхностью пола, обеспечивая равномерный прогрев всего помещения. Выделяют 2 основных типа теплых полов – водяные и электрические, в том числе инфракрасные.
Одним из основных элементов работы системы является терморегулятор (термостат), управляющий собственно работой всего комплекса и регулирующий температуру обогрева. Говоря иными словами, именно терморегулятор запускает работу теплых полов и контролирует ее на протяжении всего времени.
.jpg "Фото 1 Терморегулятор для водяного теплого пола")
Фото 1 Терморегулятор для водяного теплого пола
Выбор терморегулятора является определяющим фактором, от которого зависит качество работы и комфорт обитателей. Именно поэтому стоит уделить особое внимание его характеристикам и техническим параметрам.
Рекомендуем прочитать: как правильно выбрать электрический теплый пол
Разновидности
Основная функция прибора заключается не только в обеспечении работы системы, но и в поддержании заданной температуры в помещении с учетом коммутации мощности. Оптимальная мощность термостата теплых полов для бытового использования не превышает 3 кВт.
Не стоит устанавливать программируемый термостат в помещениях площадью до 50 кв.м. В этом случае невозможно будет обеспечить быстрый прогрев за короткое время.
При выборе моделей для промышленного производства следует ориентироваться на суммарную мощность свыше 3 кВт, что позволит минимизировать затраты на отопление.
Видео 1 Обзор терморегуляторов для водяного теплого пола
Классификация
Для того, чтобы выбрать наиболее подходящий вид термостата под конкретную систему существует следующая классификация:
- мощность;
- управление системой;
- функциональные характеристики;
- тип монтажа.
Мощность
В целом, для всей линейки бытового оборудования достаточно мощности в 3 кВт. В тех случаях, когда площадь помещения будет превышать заявленную по номинальной мощности, рекомендуется использовать либо несколько терморегуляторов, либо приобрести магнитный пускатель, который предотвращает перегрузку термостата.
Теплые полы не должны устанавливаться под действующими радиаторами отопления. Схему расположения вы найдете в отдельной статье.
Управление системой
На современном рынке отопительных приборов представлены модели со встроенными температурными датчиками и с выносными. При необходимости можно приобрести универсальные модели, оборудованные двумя типами датчиков.
Тип монтажа
Определяется по прилагаемой к оборудованию схеме и соответствует типу приборов. Выделяют следующие виды:
- накладной термостат, закрытый в короб и установленный на стене;
- встраиваемые, которые устанавливаются непосредственно в стену.
При установке теплых полов в помещениях с повышенной влажностью (предбанник, ванная), термостат следует устанавливать в примыкающем помещении.
Функциональные характеристики
Этот показатель ориентирован на возможность программирования работы оборудования.
Выделяют 4 основных группы термостатов:
- механические;
- электронные;
- с программным управлением;
- с дистанционным управлением (сенсорные).
Механический регулятор
Самая бюджетная модель термостатов, где работа оборудования и температура в помещении регулируются механически поворотом колеса. В последующем система работает автономно, поддерживая температуру на заданной отметке.
Фото 2 Механический терморегулятор
Из преимуществ механических терморегуляторов стоит отметить низкую стоимость и простоту эксплуатации. Недостатки – необходимость постоянного мониторинга температуры в помещении – на день убавлять, на ночь прибавлять и т.д.
Видео 2 Механический терморегулятор
Электронный
Не менее простой в работе аппарат, но при этом гораздо удобнее. На таких моделях температура задается на конкретный промежуток времени, при этом можно определять несколько периодов – в 21-00 +24, в 8-00 +20, в 15-00 +16 и т.д. Такой режим позволяет значительно экономить расход топлива, при этом обеспечивая комфортную для домочадцев температуру в помещении.
Фото 3 Электронный регулятор
Электронные терморегуляторы являются самыми популярными среди потребителей и отличаются высоким качеством работы при более чем доступной цене.
Видео 3 Что такое электронный терморегулятор
Дистанционный
Технические характеристики аналогичные электрическому термостату, с тем лишь исключением, что программировать температуру и время можно на некотором удалении, то есть дистанционно.
Фото 4 Регулятор с дистанционным управлением
Для определения разницы температур непосредственно на полу и в помещении на термостаты с ДУ монтируется одновременно 2 датчика, что позволяет устанавливать оптимальный температурный режим и регулировать количество потребляемой энергии.
При этом на таких программируемых моделях можно ознакомиться с таблицей расхода топлива по часам, устанавливая наиболее подходящий режим.
Видео 4 Удаленное управление водяным теплым полом
Полезные советы
Выбирать любой тип терморегулятора следует, исходя из максимальной температуры системы «теплый пол». В бытовых моделях этот показатель не превышает 600C – это температурный предел для теплых полов под плитку. О том, как правильно сделать монтаж теплого пола под плитку, вы узнаете в нашей статье.
Видео 5 Советы по выбору терморегулятора для теплого пола
Среди всего разнообразия моделей специалисты самыми надежными называют механические термостаты. Чем меньше электроники, тем больше срок службы. Мы не будем оспаривать данное утверждение, отметим лишь, что механический терморегулятор следует использовать в тех домах, где живут дети или в доме постоянно кто-то есть, кто может отрегулировать температуру. Во всех остальных случаях предпочтение стоит отдать электронным или дистанционным моделям. Уже через месяц можно будет убедиться, насколько экономнее расходуется топлива без малейшего дискомфорта для проживающих в доме.
www.portaltepla.ru
Рекомендации по выбору терморегулятора для водяного теплого пола
Водяной теплый пол как один из вариантов отопления на сегодняшний день является очень популярным и применяется довольно широко. Остановив свой выбор именно на таком способе обогрева, потребитель значительно уменьшает уровень расходов на отопление, обеспечивая при этом равномерное распределение температуры в квартире или доме, и экономит бюджет.
Кроме этого такое решение позволяет управлять температурой с учетом индивидуальных запросов. Эффективная работа управления теплым полом невозможна без терморегулятора, способного регулировать температуру помещения без особых сложностей. Он значительно экономит бюджетные средства, поскольку с его помощью можно установить в помещении оптимальную температуру. На современном этапе такая система отопления не может функционировать без терморегулятора.
Назначение прибора
К основополагающим преимуществам терморегуляторов относятся такие:
- • индивидуальная настройка температуры в отдельной комнате или, например, только зоне отдыха. Такое решение дает оптимальный тепловой уровень комфорта;
- • простота при устанавливании и подключении;
- • возможность комплексного управления от внешнего таймера;
- • низкая себестоимость при сопоставлении со стандартными формами отопления;
- • достаточно высокий уровень качества материалов;
- • функциональные возможности позволяют подобрать индивидуальную систему из разных видов;
- • точное поддержание температуры позволяет экономить 30-35% от общего потребления энергии.
Классификация терморегуляторов
- • механические – самые популярные из-за доступной стоимости. Они лучше всего поддерживают температурный режим в малых по объему помещениях – кухне, ванной и пр.;
- • электронные – их современный дизайн и свойства состоят в оснастке жидкокристаллическим дисплеем. Они выполняют функцию температурного контроля, преобразуя информацию в цифры, которые мгновенно отображаются на экране;
- • программируемые – преимущественно используются в больших помещениях. Они намного экономнее по электроэнергии. Современное оборудование предусматривает самостоятельную установку времени автоматического включения/выключения отопительной системы. Их дополнительным функциональным предназначением является поддержание различной температуры в четко обозначенное время. Такие приборы программируются на определенный временной отрезок: от суток до недели;
- • сенсорные – последняя модель.
По способам монтажа терморегулятор для водяного теплого пола подразделяется на два вида:
- • накладной – при наличии внешней проводки прикрепляется к стене;
- • встраиваемый – при его выборе нужно будет дополнительно купить короб для установки.
По функционированию устройства бывают такими:
- • с индикатором температуры воздуха;
- • с датчиком температуры водяного пола;
- • с оснасткой двумя видами одновременно.
Рекомендации по выбору устройства
Прибор с датчиком температуры воздуха не особо подходит для выбранной системы отопления. Сквозняк, поток теплого воздуха, исходящий от других источников тепла, обуславливают ошибочные температурные показатели.
Программируемый вариант категорически нельзя применять в небольших помещениях из-за небольшой мощности.
Электромеханический аналог при наличии в нем биметаллической термочувствительной детали характеризуется небольшой точностью. Несмотря на низкую стоимость при неправильном выборе места подключения эффективность его применения может быть сведена до нуля.
Наиболее популярны среди клиентов комнатные электронные устройства с датчиком пола. Простота эксплуатации, доступность людям зрелого возраста обеспечивается такими выгодными факторами, как надежность и бюджетность. При монтаже большой системы отопления либо 2-х средних можно установить и программируемый регулятор. Такое решение при хорошо подобранной программе с учетом площади жилища даст возможность сэкономить и окупить прибор за квартал. Монтаж сложных отопительных систем с делением на разные зоны лучше производить с программируемыми агрегатами. Кроме экономии это позволит достичь эффективного контроля температуры.
Самыми креативными являются приборы, которые позволяют давать команды просто по телефону (соблюдение технологии «умного дома»). Поскольку водяной теплый пол органично сочетается в структуре «интеллектуального дома», то процесс отопления можно контролировать и по интернету.
Ассортимент регулировочных устройств на современном рынке достаточно широк и разнообразен. При их приобретении следует обратить внимание мощность, наличие параметров защиты, способность к минимизации перепадов напряжения, устойчивость к влаге. Стоимость прибора зависит от таких показателей как функциональность, размер, градация температуры.
promplace.ru
