Устройство бетонного пола по грунту
Укладка бетонного пола на грунт – это более или менее простой вариант обустройства чернового покрытия пола при постройке частного домовладения. Зачастую данный вид работ производится в домах, имеющих фундамент ленточного типа. В том, чтобы обустроить бетонный пол по грунту нет ничего сложного, сделать это может не только профессионал, но и домашний умелец.
Каково устройство бетонного пола по грунту?
Перед тем как приступить к работам, необходимо проанализировать состояние грунта. Нужно, чтобы он был сух и неподвижен, а подземные воды залегали на глубине от 5 метров. Кроме этого имейте ввиду, что данный вариант создания чернового пола используют только для тех помещений, которые отапливаются в холодное время года.
К укладке приступают тогда, когда готовы стены и крыша.
Пирог бетонного пола по грунту состоит из следующих слоев, идущих снизу вверх:
- Основание, на котором будет устраиваться пол – тщательно уплотненный грунт.
- Подсыпка, состоящая из слоя песка и слоя крупного щебня. Оба они должны иметь толщину от 70 до 100 мм. Эти слои выравнивают поверхность и защищают ее от возможного поднятия грунтовых вод. Подсыпку, как и предыдущий слой, необходимо тщательно утрамбовать.
- Черновая стяжка толщиной 50-70 мм, под которую подстилают полиэтиленовую пленку. Для данной цели используют только речной песок и мелкий щебень.
- Проливка или заливка. Полиэтиленовая пленка в этом случае не применяется. На данном этапе происходит заливка раствора слоем, по толщине равным черновой стяжке.
- Влагоизоляционный слой из двух слоев рубероида. Используйте самый простой материал, без посыпки.
- Слой утеплителя. Пол, укладываемый на грунт, лучше всего утеплять ЭППС или пенопластом. Толщину подбирайте, отталкиваясь от особенностей конкретного региона.
- Следующим этапом делается чистовая стяжка толщиной 70-100 мм. Для этого применяется мелкий щебень и речной песок. Данный слой требует армирования в обязательном порядке. Потребуется сетка из проволоки диаметром 3-4 мм.
- Теперь все готово к обустройству чистового покрытия. Здесь последовательность работ будет зависеть от выбранной его разновидности.
Какие факторы влияют на очередность слоев и наличие каждого из них?
Конструкция бетонного пола по грунту зависит от:
- глубины, на которой залегают подземные воды;
- оснащения обустраиваемого пола системой подогрева;
- нагрузок, которым будет подвергаться пол в процессе эксплуатации.
Рассмотрим каждый из перечисленных факторов:
- Если расстояние между полом и уровнем залегания подземных вод менее 2 метров, то влагоизоляционный слой из 2 слоев рубероида необходим. Кроме него обязательной является подсыпка из песка и щебня. В случае, когда подземные воды находятся глубже, чем на 2 метра от поверхности пола, гидроизоляция не нужна и подсыпка тоже.
Определяя глубину нахождения подземного источника, следует отталкиваться от самой высокой его точки в пределах того участка, на котором ведется строительство.
- Если в будущем планируется оснастить полы подогревом, то следует оставлять достаточный промежуток между полом и стенами. Он обустраивается на этапе чистовой стяжки и необходим как для электрических, так и для водяных полов с подогревом. Во всех предшествующих слоях зазор не нужен, они прилегают к стенам вплотную.
- Если заранее известно, что в процессе эксплуатации полы будут подвергаться нагрузке, превышающей 200 кг/кв.м, то потребуется армирование чистовой стяжки сеткой из проволоки 4 мм. Если нагрузки не будут переваливать за указанный рубеж, то следует использовать сетку из проволоки потоньше – 3 мм.
Вопросы, которые могут возникнуть в процессе работ по укладке бетонного пола на грунт
1. Возможна ли установка внутренних стен на такой пол? При условии армирования чистовой стяжки разрешается установка внутренних кирпичных стен, перегородок из специальных блоков, стен, толщиной в половину керамзитобетонного, ракушечного, газобетонного, пенобетонного и др. блока.
2. В каких случаях при укладке подсыпки допускается замена щебня на керамзит? В случае, если подсыпка используется для защиты от воды, которая может подняться на уровень пола, керамзит использовать нельзя, т.к. он впитывает влагу и разбухает. Но если подземные воды пролегают глубоко и угроза подтопления отсутствует, а данный слой используется для выравнивания поверхности, то разрешается произвести такую замену.
3. Разрешается ли в составе подсыпки заменить щебень битым кирпичом или остатками строительных отходов? Такая замена невозможна, потому что эти материалы не способны ни защитить от поднявшейся воды, ни выровнять поверхность пола.
4. Возможно ли отказаться от утепляющего слоя, заменив его большим количеством керамзита в слое подсыпки? Этого делать не стоит, т.к. для того, чтобы замена была адекватной, керамзита придется насыпать очень большой слой. А такое количество невозможно хорошо уплотнить.
5. Возможен ли отказ от армирования стяжки? На этапе черновой стяжки армирование не нужно, но во время чистовой – его делают в обязательном порядке.
6. Возможна ли замена армирующей сетки на несвязанные между собой прутья арматуры? Такую замену производить нельзя.
7. Стоит ли укладывать влагоизоляцию или утеплитель на подсыпку, исключив черновую стяжку? Так делать нельзя, потому что если теплоизоляционный и влагоизоляционный слои не будут находиться на гладком и твердом основании, они быстро станут негодным. Это произойдет из-за неравномерного распределения нагрузок. В случае с утеплителем, дело может закончиться трещинами в полу.
8. Возможна ли замена черновой стяжки проливкой? Если уровень воды находится близко от поверхности пола, а слой подсыпки играет роль защиты от влаги, то тогда заменить черновую стяжку проливкой нельзя. Но если глубина залегания подземных вод превышает два метра, а слой подсыпки просто выравнивает поверхность – такая замена возможна. Если подсыпка отсутствует, а стяжка выполняется на утрамбованном грунте, то необходимо сделать и черновую стяжку, и проливку.
9. Заменяет ли влагоизоляцию полиэтиленовая пленка, находящаяся под черновой стяжкой? Нет, не заменяет. Пленка лишь препятствует попаданию бетонного молочка в подсыпку или грунт, но не выполняет функцию основного влагоизоляционного слоя.
10. Каким образом надо располагать армирующую сетку: сверху, снизу или в центре чистовой стяжки? Если в стяжке отсутствует система подогрева, то сетка должна отстоять от ее поверхности примерно на 30 мм – это означает, ближе к середине. Если система подогрева присутствует, то сетку нужно расположить выше уровня труб, а сверху обеспечить защитный слой толщиной в 20-30 мм.
Советы строителей профессионалов
Во время работ следует принимать во внимание некоторые советы профессиональных строителей, которые могут существенно помочь:
1. Выставляя уровень бетонных полов, учитывайте высоту всех имеющихся проемов дверей, при этом разметку производите по всему периметру бетонируемой площади.
2. Чтобы лучше представлять себе отмеченный уровень, воспользуйтесь натянутым шнуром.
3. Всю работу выполняйте очень тщательно и точно, строго соблюдая последовательность. Перед тем как начать уплотнять грунт, очистите помещение от мусора.
4. Если влагоизоляцию необходимо усилить, положите на грунт слой глины, а на нее песок. Намочите глину, тщательно утрамбуйте, тогда получится непреодолимый барьер для воды.
5. Укладывая пирог бетонного пола, проверяйте каждый слой по горизонтали.
6. Для улучшения теплоизоляции используйте как дополнение пенопласт, изолон, перлит, пробку, керамзит и др.
__________________________________________________Почитать еще:
sosedi-online.ru
Устройство бетонного пола по грунту
Пол по грунту создается на первых этажах домов с ленточными фундаментами. Популярность такой конструкции обусловлена простотой исполнения и невысокой стоимостью работ.
Кроме этого бетонный пол – это надежно, долговечно и прочно. Бетонное основание по грунту легко сделать даже новичку без специальных знаний и умений.
В каких случаях возможно устройство пола по грунту?
• если планируется подвальное помещение;
• грунтовые воды не должны пролегать ближе 4 м;
• грунт не должен быть подвижным;
• здание или дом зимой должны быть отапливаемыми, иначе, когда промерзнет почва, сила пучения может повредить конструкцию бетонного пола.
Этапы монтажа бетонного пола по грунту
Работы по обустройству бетонного пола можно начинать после завершения стен и укладки кровли.
Разметка помещения
В первую очередь нужно определиться с уровнем пола. Он устанавливается с учетом высоты дверных проемов. Разметка наносится по всему периметру помещения. Для наглядности и упрощения монтажных работ на прибитые гвозди натягивается бечевка.
Подготовка основания
Почва тщательно очищается от строительного и прочего мусора. Верхний слой грунта снимается с учетом высоты будущего теплоизоляционного «пирога». Высота от земли до отмеченной линии уровня пола будет составлять около 35 см. После этого почва тщательно утрамбовывается с помощью виброплиты или подручных средств.
Важно! Если после снятия верхнего слоя земли пол опустится ниже 35 см, до нужной линии засыпается песок и хорошо уплотняется. Для того чтобы снизить риск проникновения грунтовых вод к будущему полу на землю укладывается слой плотно утрамбованной глины.
Посмотрите видео по устройству бетонного пола по грунту
Устройство подушки из гравия, щебня и песка
Следующим этапом будет укладка гравия и песка примерно по 10 см каждого слоя. Уложенные слои проливаются водой и уплотняются. Далее насыпается щебень, поверхность выравнивается по горизонтали, утрамбовывается и засыпается песком. Завещающий на этом этапе слой песка кладется для того чтобы полностью выровнять плоскость и убрать острые выступы щебня.
Гидроизоляция
Для защиты от влаги и конденсата можно воспользоваться любым материалом для гидроизоляции от полиэтиленовой пленки до специальной мембраны. Пленка стелиться с запасом на стены и внахлест между собой. Края проклеиваются скотчем.
Теплоизоляция
Для утепления бетонного пола могут применяться разнообразные материалы с теплоизоляционными свойствами:
— керамзит;
— перлит;
— минеральная вата;
— пенопласт, пенополистирол;
— изолон.
Армирование
Чтобы бетонная стяжка приобрела дополнительную надежность, производится армирование. Можно использовать готовые стальные и пластиковые сетки или сварить каркас арматуры своими руками из металлических прутов.
Важно! Арматурная сетка должна быть приподнята над поверхностью примерно на 3 см. Подойдут любые подручные средства, которые подкладываются под арматурный слой: колышки, куски фанеры, бруски.
Установка маяков и сборка опалубки
Чтобы бетонная стяжка была точно вровень с обозначенным уровнем пола, устанавливаются направляющие, например из досок или бруса. Маяки закрепляются на густой цементный раствор, и между ними собирается опалубка из досок или фанеры.
Важно! Маяки и опалубка должны располагаться строго по линии отмеченного пола и выровнены по горизонтали строительным уровнем. Доски после монтажа стяжки нужно вынимать, чтобы облегчить этот процесс их покрывают специальным маслом.
Стяжка пола
Для приготовления бетонного раствора понадобится цемент не ниже марки 400, песок, щебень и вода. Пропорции цементного состава для стяжки следующие: цемент — 1 часть, песок – 2 части, щебень – 4 части. Смесь заливается 0,5 частью воды и перемешивается в бетономешалке.
Готовый состав заливается в опалубку, трамбуется специальным вибратором или протыкается прутом арматуры, для удаления пустот и пузырьков воздуха. Стяжка выравнивается правилом. После того как цемент слегка схватится направляющие и опалубка вынимаются, оставшиеся пустоты заполняются бетоном и разравниваются.
Бетон накрывается пленкой, чтобы избежать быстрого испарения влаги и растрескивания, и оставляют на 28 дней до полного высыхания. В течение этого срока поверхность нужно периодически увлажнять водой.
Финишное выравнивание
После того как пол полностью затвердеет, проводят выравнивание пола нивелирными смесями. Так поверхность станет идеально ровной, и исправятся все мелкие погрешности чернового выравнивания. Работу начинают с дальнего угла от двери. Приготовленный по инструкции состав заливается на пол и прокатывается игольчатым валиком. Самовыравнивающиеся смеси сохнут около 3 суток.
Полученный бетонный пол – это надежнейшая основа, которая будет служить десятилетиями. Сверху можно настелить любое напольное покрытие на выбор от паркета до линолеума.
Поделиться:Рекомендуем прочитать:
nastroike.com
Бетонные полы по грунту, устройство
Специалисты утверждают, что пол по грунту – это далеко не то, что человек видит после ремонта или строительства, то есть линолеум или паркет, а это целая система со своими правилами монтажа не прощающая небрежности или ошибок.
Пол по грунту устраивается непосредственно на земле в постройках с ленточными фундаментами. Такой пол может быть, в зависимости от слоя покрытия, цементным, керамическим, глинобитным или бетонным, но все они относятся к типу холодных полов. Холодные полы целесообразно устраивать в подсобных или хозяйственных постройках, чтобы применить пол по грунту в жилом доме следует позаботиться об устройстве утепляющего слоя. Наиболее популярными являются бетонные полы по грунту, их устройство будет рассматриваться в данной статье.
На первый взгляд бетонные полы по грунту не сложны в устройстве и многие обыватели стремятся сделать их сами, своими силами, особо не задумываясь о тонкостях технологии. Но очень скоро несоблюдение технологического процесса начинает негативно отражаться в период эксплуатации: в помещении резко повышается влажность, что ведет к появлению плесени, промерзанию стен и появлению неприятного запаха, финишное покрытие начинает вздуваться, деформироваться и разрушаться, а если пол с подогревом, то он не греет.
Чтобы избежать всех вышеописанных неприятностей и обеспечить долговременное и комфортное служение, бетонные полы по грунту следует выполнять, ни на шаг не отступая, от рекомендаций строительных норм и правил. Согласно этим рекомендациям устройство бетонных полов по грунту следует начать с уборки территории. Помещение тщательнейшим образом очищают от растительного грунта, торфа, насыпного грунта с примесью строительного мусора, щепок, бумажек, обрывков проводов и обломков любых строительных материалов – наличие такого основания под полом недопустимо. И только после этого можно начинать устройство пола, который будет состоять из многих слоев и на специализированном языке именуется «половым пирогом».Первым делом следует установить уровень чистого пола, который определяется по уровню дверного проема и, согласно этой высоте, проводится сплошная линия вдоль всех стен помещения. Это будет служить своеобразным маяком финишной черты. От этой линии вниз, поочередно, отмечаются: толщина финишного покрытия, бетонной стяжки, тепло и звукоизоляционного слоя (он должен быть не менее 100 мм), толщина подстилающего слоя и самая нижняя отметка указывает на уровень грунтового основания. Таким образом, будут наглядно видны все слои «полового пирога», а отметки не дадут превысить толщину каждого.
После нанесения разметки можно начинать устройство бетонных полов по грунту, начиная с насыпки основания и его трамбовки. Лучшим грунтовым основанием для пола является крупный речной песок, уложенный толщиной не менее 300 мм. Но реальность такова, что он есть далеко не везде, поэтому для основания вполне подойдет и местный грунт, кроме чернозема и торфа. Грунт укладывается слоями по 100-150 мм, каждый их которого тщательнейшим образом разравнивается, утрамбовывается и щедро поливается водой. Чем качественнее будет выполнено грунтовое основание, тем меньше вероятность в будущем получить в полу трещину.Следующим технологическим слоем является постилающий, который устраивается из бетона класса 150, песка или щебня (последние требуют полива и трамбовки). Толщина подстилающего слоя обычно колеблется в пределах 60-100 мм. Кроме того, этот слой должен быть изолирован от фундаментов, колон, стен и перегородок полосками любого гидроизоляционного материала.Далее следует монтаж гидроизоляции. Лучшим вариантом, решающим проблему качества и цены, является устройство полимерно-битумных или ПВХ-мембран, но можно использовать простую полиэтиленовую пленку. Пленка берется толщиной 250 мкм и укладывается в два слоя. Гидроизоляцию вдоль стен следует загибать выше отметки чистого пола, а вдоль внешних стен она должна быть выше гидроизоляции стен. Очень тщательно она должна быть загнута и уложена в углах помещения. Следует не забывать, что если гидроизоляция укладывается полосами в несколько рядов, то края полос должны нахлестываться друг на друга и скрепляться клейкой лентой.
Очень важным моментом, производя устройство бетонных полов по грунту, является монтаж теплоизоляционного слоя. Материал для этого слоя должен быть прочным, иметь низкую теплопроводность, высокую пожаростойкость и удобство в работе. Всем этим требованиям наиболее отвечают минеральная вата, пенополистирол и экструдированный пенополистирол. Верх утеплительного слоя закрывается полиэтиленовой пленкой.
Следующим слоем «полового пирога» является устройство бетонной монолитной плиты. Она может быть выполнена из железобетона или армированной цементно-песчанной стяжки. По периметру будущей плиты устраивается деформационный шов из вспененного пенополиэтилена, а в качестве арматуры используется сварная сетка 100 х 100 х 3 мм. Толщина плиты должна быть в пределах 40-100 мм. После заливки бетона плиту необходимо оставить для полного схватывания не менее чем на три недели и не забывать время от времени увлажнять ее поверхность.Затем, по монолитной плите, хорошо очищенной от пыли и грязи, предварительно прогрунтованной и просушенной, устраивается выравнивающая стяжка. Она выполняется из цементно-песчаного раствора марки не менее 100 и толщиной не меньше 20 мм. На эту стяжку укладывается желаемое покрытие и крепится согласно технологии.
Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации - нам интересно ваше мнение :)
Статьи, которые Вам будут интересны:
nashakrepost.ru
Бетонные полы по грунту в частном доме своими руками, устройство и видео
Одним из старейших материалов, используемых в строительстве, является бетон. В двадцатом веке появилось металлическое армирование, и бетон стал наиболее применяемым материалом в строительстве. Основными его особенностями являются долговечность, устойчивость к коррозии, ультрафиолетовому излучению и влаге, различным химическим действиям и даже к большинству микроорганизмов. Бетон выдерживает давление до 1000 кгс/см. кв. И еще одним преимуществом является невысокая стоимость. таким образом, бетонный пол получается недорогим и довольно простым в своем сооружении.
Бетонная смесь для пола по грунту
Устройство бетонных полов в частном доме наиболее оптимальный и недорогой способ обустроить покрытие пола. Вначале рассмотрим, что такое бетонная смесь. Бетон, это смесь из вяжущего вещества, в основном применяют цемент, различных заполнителей мелких и крупных, воды и в некоторых случаях специальных добавок. Цемент смешивают с водой до образования вяжущей массы, далее, добавляют мелкие заполнители, образуется цементный раствор. Для получения бетонных смесей в этот раствор добавляют крупные компоненты. В качестве мелких наполнителей используется песок, шлак, зола и прочие вещества. Как крупные наполнители применяются керамзит, гравий, или щебень, и другие.
Для того чтобы придать бетонной смеси необходимые для выполнения работ свойства предусмотрено добавление специальных присадок, таких как, присадки, обеспечивающие водоотталкивающие свойства, задерживающие схватывание, ускоряющие отвердевание, улучшающие морозостойкость, повышающие пластичность, улучшающие пластичность, придающие воздухововлекающие и другие полезные для строительных работ свойства. Основными характеристиками можно считать следующие. Одной из наиболее важных характеристик бетона является предел прочности на сжатие. Данный показатель у него наиболее высокий, по сравнению с другими строительными материалами. В тоже время прочность смеси из бетона на разрыв составляет только десять процентов от прочности на сжатие. Это причина образования трещин в период высыхания.
Еще одной особенностью материала является небольшой показатель прочности на изгиб. Что приводит к появлению трещин и в некоторых случаях разрушению выполненных из него конструкций. Во избежание этого бетон необходимо усиливать и защитить армированием. Все дело в том, что арматура является более пластичной, чем бетон. Поэтому при воздействии на бетонную армированную конструкцию, именно арматура берет на себя все растягивающие боковые напряжения, что позволяет бетонной конструкции оставаться целой. В настоящее время широкое распространение получило прутковое армирование и объемный метод, с помощью специальных волокон, которые добавляют в бетон. Волокна представляют собой полимерные нити, длиной от 1,9 до 3,8 см и диаметром в несколько микрон. В некоторых случаях используют железную стружку. В течение недели обыкновенный бетонный раствор наберет прочность 80 %. Для полного отвердевания раствора потребуется двадцать восемь дней. В первые семь дней необходим особый режим влажности, для поддерживания процесса гидратации.
Первая проба раствора
Для того чтобы успешно установить бетонные полы существует несколько способов:
- Полировка водой;
- Укрытие мешковиной смоченной водой;
- Укрытие специальной пленкой, которая способна удерживать воду и обработка жидкими мембранными составами;
Устройство полов из бетона
Итак, рассмотрим основные этапы проведения бетонных работ. Укладывать бетонные полы можно как на грунт, так и на несущие железобетонные плиты. Если укладка производится на грунт, то предварительно необходимо произвести щебеночно-песчаную подсыпку. Качество подготовленной основы существенно скажется на ровности и эксплуатационных свойствах покрытия. Строительные нормы и правила допускают отклонение ровности щебеночно-песчаной подсыпки не больше двух сантиметров на расстояние в два метра, толщина должна быть в пределах от двух сантиметров до одного метра. Перепады высот более десяти процентов от толщины плиты не допустимы, при заливке полов по бетонному основанию.
При установке бетонного пола по грунту необходимо после подсыпки укладывать гидроизоляционный слой. Обычно для этого используется пленка из полиэтилена. Укладывание монолитного бетонного покрытия осуществляется «картами», то есть участками прямоугольной формы, определенного размера. Размер участка зависит от производительности заливки. Карты по периметру ограничивают направляющими, то есть маяками. Части сооружения, принимающие различные по характеру и величине нагрузки нужно разделять осадочными швами во избежание образования трещин.
Для этого в местах, где поверхность заливаемой плиты примыкает к стенам или другим конструкциям (например, колоннам) укладывают прослойку из листовых гидроизолирующих материалов. Наибольшую важность это имеет при сооружении полов из бетона в бане, из-за низкой совместимости древесины с бетонным растровом.
Что необходимо для армирования бетонного пола?
Во-первых, необходимо рассчитать несущие нагрузки. Чаще всего применяется дорожная сетка с диаметром прутков 0,5 сантиметра и размером ячеек 15*15 или 10*10 сантиметров, произведенная из арматуры Вр 1 класса. Если будущее покрытие предназначено для воздействия сильных нагрузок, например в гараже, лучше использовать усиленный арматурный каркас, вместо сетки или в совокупности с дорожной сеткой. Арматурный каркас вяжут на месте проведения работ из прутьев диаметром от 0,8 до 1,6 сантиметра. В недавнее время появился усовершенствованный метод армирования — с помощью полимерной или металлической фибры.
Этот способ основан на укрепление бетона по всему объему соответствующими волокнами. Арматурные работы являются наиболее трудозатратными при сооружении железобетонных конструкций, зато применение фибробетона исключает из конструкций полов весомую часть, в некоторых случаях позволяет полностью отказаться от прутковой арматуры. Эффективность данной технологии заключается в следующем:
- Во-первых, снижение до 25 процентов трудозатрат;
- Во-вторых, существенное уменьшение толщины конструкций а, следовательно, материалы и денежные средства экономится;
- В-третьих, совмещение технологических операций, одновременно ведется замес смеси и её армирование в смесителе, сокращая продолжительность процесса;
- В-четвертых, увеличивается срок эксплуатации конструкций;
Что необходимо знать при укладке смеси? Наиболее важным этапом обустройства полов является заливка бетонной смеси. Необходимо уделить внимание качеству раствора, его подвижности, прочности, объёму воздухововлечения, водоцементному отношению, наличию инородных примесей и использованию специальных химических присадок. Подвижность раствора, который нужен для устройства пола, должна быть примерно чуть выше среднего. Определяется подвижность довольно просто. Для этого понадобится эталонный конус. Как правило, приобрести такой конус не составляет проблем.
Его просто опускают в раствор и смотрят, на какую глубину он уходит вниз. Нормальным считается раствор при погружении конуса на 6-10 сантиметра. Если конус опускается на большую глубину, то такой раствор считается сильно подвижным, если на меньшую – мало подвижным. Для разравнивания и уплотнения смеси из бетона применяют несколько способов с использованием специального оборудования. Это использование глубинных и поверхностных вибраторов, виброреек и правила по так называемым «жидким» маякам.
Пирог бетонного пола
Для одновременной опалубки и в качестве маяков, при использовании вибрационной рейки можно применять направляющие для неё. Контур опалубки лучше совмещать с деформационными швами, в основном это место стыковки свежеуложенного и уже схватывающегося раствора. К заливке полов нужно приступать после того как маяки и опалубка выставлены, арматура смонтирована. В основном, в качестве покрытия используется «тяжелый» бетон, с плотностью 1800/2500 кг/м.куб., подвижностью П-2, соответствующей усадке конуса, как уже говорилось ранее, 10 сантиметров. Он является общестроительным. В некоторых случаях используются смеси и с другими показателями, в зависимости от способа укладки, предназначения полов, упрочняющего уплотнения.
Если раствор вы покупаете, и автобетономешалка сможет подъехать вплотную к месту работ, смесь можно выгружать сразу на подготовленную основу. Не забывайте, что раствор сохраняет свои качества в течение двух — двух с половиной часов, поэтому если полы устраиваются не на первом этаже, лучше взять в аренду бетононасос, во избежание длительной разгрузки строительного материала. В случае использования вибрационной рейки, сначала необходимо установить направляющие на нулевую отметку, затем внимательно выставить их горизонтально. Далее производится монтаж вибрационной рейки. В течение производимых работ следите за направляющими, важно чтобы они не сбивались с уровня. Укладка бетонных смесей осуществляется на готовое основание, после чего смесь разравнивается. Её верхняя часть должна быть чуть выше верхней кромки устройства. Вибрационную реку протягивают по направляющим.
Бетонный раствор проседает до нужного уровня и разравнивается под действием вибрации. Одновременно необходимо следить за тем, чтобы устройство регулярно скользило по поверхности укладываемого раствора. В случае образования участков, на которых бетонная смесь проседает ниже уровня вибрационного инструмента, раствор добавляют лопатой до необходимого количества. Используя виброрейку нужно следить за состоянием раствора и не допускать его расслоения. Обработку производят при небольших оборотах, за два подхода и не больше. В некоторых случаях применяется суперпластификатор. Для устройства бетонных полов в бане или душе, важное значение имеет предварительная гидроизоляция основы. Поэтому и технология должна включать в себя такие работы.
Затирка смеси и нарезка швов
И наконец, нужно рассмотреть вопросы, связанные с затиркой смеси и нарезанием температурных швов. После окончания процесса заливки нужен перерыв, для того чтобы раствор полностью схватился и набрал прочность. Это зависит от влажности воздуха и температуры. Обычно этот процесс занимает от двух с половиной часов до восьми. За это время бетонный раствор схватывается до такой степени, что обычный человек, средней комплекции проходя по нему, оставляет следы около трех миллиметров глубиной. По истечении этого периода приступаем к затирке бетонных полов. На площадях больших размеров применяют специальную дисковолопастную бетонозаглаживающую машину, называемую строителями «вертолетом».
Для небольших участков или частного строительства используют однороторные агрегаты, диаметр их лопастей составляет шестьдесят сантиметров. В частном строительстве применяется ручная затирка, которая изготавливается из куска ровной и гладкой доски. В первую очередь необходимо обработать поверхности, которые примыкают к различным частям конструкций, например колоннам, проемам и стенам. Связано это с тем, что раствор в этих местах быстрее схватывается, чем на остальных поверхностях.
Армирование бетонного пола

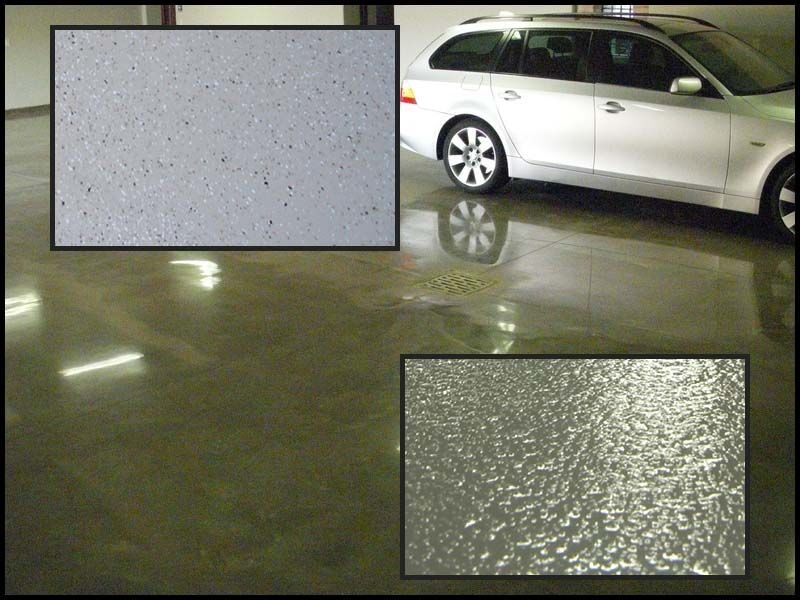

Для установки бетонного пола в гаражах, банях или других помещениях с малым объемом напольных поверхностей, затирку лучше производить вручную, используя вышеупомянутые терки из дерева или пенопласта. По конструктивным и технологическим причинам необходимо разбивать поверхность полов на карты бетонирования. Во-первых, учитывать следует неизбежность перерывов при работах по бетонированию, а во-вторых, необходимо обеспечивать направленность деформации карт на поверхности покрытия по необходимым безопасным векторам. После высыхания бетонных полов, используется технология нарезки температурно-усадочных швов, позволяющая плитам сжиматься при охлаждении и расширяться при увеличении температуры без образования трещин и деформации. При перепадах температуры или изменении влажности, во время процесса затвердевания бетона, в полах возникает напряжение, которое растягивает, сжимает и изгибает плиты, приводит к растрескиванию. В большей части этому подвергаются бетонные полы по грунту.
Возможность бетона менять свои объемы во время протекания перечисленных процессов предоставляют эти самые швы и, как было упомянуто выше, арматура. Интервалы между температурными швами зависят от способа армирования, температурного режима заливки, свойств раствора, состояния и вида основы и дальнейшей эксплуатации. Для нарезания температурно-усадочных швов используются специальные швонарезчики. Необходимо следить за соответствием глубины резки, расположением и шириной швов требованиям, которые прописаны в проекте. Для предотвращения разрушения кромок швов, избегания попадания грязи и влаги внутрь, швы необходимо обрабатывать герметиком. Как видно технология укладки бетонных полов довольно проста, что позволяет произвести работы самостоятельно, не имея при этом специализированного образования.
Гидроизоляция пола на грунте в частном доме
Влагоизоляцию можно разместить как по слою бетона, на Рис.1., так и по слою песка, Рис.2. Слой влагоизоляции заводится на стену. В качестве влагоизоляции используется полиэтиленовая пленка толщиной не менее 0,15 мм. или другой рулонный гидроизоляционный материал.
Стыковые соединения влагоизоляционных материалов выполняются внахлест с шириной перекрытия 200-300 мм. Стыки между плитой бетонного основания пола по грунту и стенами , а также все зазоры в плитах по грунту в местах пропуска труб и других конструктивных элементов должны быть герметизированы с применением нетвердеющих герметиков.
Тщательная герметизация необходима не только для предотвращения увлажнения, но и для защиты дома от радиоактивного почвенного газа радона.
Не забываем перед заливкой бетона в плиту основания уложить на грунт слой полиэтиленовой пленки.
Не стоит также забывать, что конструкции пола не должны иметь жесткой связи со стенами. Прокладка, поз.10 на рис.2, как раз и служит этой цели.
Конструкция примыкания пола к наружной стене показана на Рис. 2.
Позиции на рис.2 следующие:1-2. Лаковое покрытие паркета, паркет, или ламинат или линолеум.3-4. Клей и грунтовка для паркета, или стандартная подложка.5. Сборная стяжка из готовых элементов или гипсоволокнистых листов, фанеры, древесно-стружечных плит, ОСП.6. Водно-дисперсионный клей для сборки стяжки.7. Влагоизоляция — полиэтиленовая пленка.8. Кварцевый песок.9. Бетонное основание — стяжка из бетона класса В22,5.10. Прокладка разделительная из гидроизоляционного рулонного материала.11. Теплоизоляция из пенопласта ПСБ 35 или экструдированного пенополистирола, толщиной по расчету.12. Грунт основания.13. Плинтус.14. Саморез.15. Стена наружная.
Толщина бетонной плиты основания 6 — 8 см. Стяжку обязательно армируют в местах, где на бетон будут устанавливать перегородки из кладочных материалов. Как это сделать — читайте в вышеуказанной статье.
Зазор в 10 мм. между стеной и стяжкой, на рис. 2, компенсирует изменение линейных размеров стяжки, паркета или ламината при колебаниях влажности.
Теплоизоляция пола на грунте в доме
Теплоизоляция, поз.11 на рис.2., ликвидирует мостик холода с улицы через цоколь, грунт засыпки пола, бетонную плиту основания, стяжку — смотри рис.3.
Согласно своду строительных правил СП 29.13330.2011, под бетонным основанием вдоль наружных стен, а также стен, отделяющих отапливаемые помещения от не отапливаемых, следует укладывать по грунту слой шириной 0,8 м. из влагостойкого утеплителя толщиной, определяемой из условия обеспечения термического сопротивления этого слоя утеплителя не менее термического сопротивления наружной стены.
Другими словами, сопротивление теплопередаче на пути этого мостика (улица, цоколь, грунт, утеплитель, бетонная плита, стяжка пола) должно быть не меньше, чем у наружной стены здания.
Аналогично выполняется расчет теплоизоляции для пола по грунту. Надо только слои стены заменить на слои пола — цоколь, грунт, утеплитель, бетонная плита, стяжка.
Теплоизоляцию для устранения мостика холода можно разместить не только горизонтально — под полом по периметру наружных стен, как показано на рис.2. Взамен горизонтального пояса утепления можно сделать вертикальный, разместив слой теплоизоляции на внутренней или наружной стене фундамента — цоколя.
Утеплять цоколь лучше снаружи. При горизонтальном или внутреннем утеплении цоколя остаются мостики холода через цоколь на внутренние стены дома.
Вертикальную теплоизоляцию цоколя заглубляют в грунт так, чтобы общая высота слоя утеплителя от уровня пола составляла не менее 1 метра.
Устраивать сплошной слой теплоизоляции по всей площади пола в данной конструкции не требуется. Грунт в основании пола обеспечивает необходимую для нормативных условий энергосбережения теплоизоляцию пола.
Выполнять работы по засыпке и уплотнению грунта в основании пола, а также заливать бетонное основание удобнее сразу после устройства фундамента, до возведения стен.
Пол по грунту многослойная конструкция, причем каждый следующий слой скрывает качество изготовления нижнего слоя. Обязательно осматривайте, контролируйте и принимайте от подрядчика соответствие проекту и качество работ по каждому слою. Правильнее поручить приемку вашему доверенному специалисту — инженеру технического надзора.
Видео устройства бетонного пола по грунту
Читаем дальше - узнаём больше!
Оценка: 1.8 из 5Голосов: 66strofix.ru
Бетонный пол по грунту| виды, фото, рекомендации
Сочетаемость типа фундамента и пола по грунту
Для устройства бетонного пола по грунту подходят, в первую очередь, ленточные, столбчатые и фундаменты, выполненные по технологии ТИСЭ. Если говорить о плитном фундаменте, то его изначально благодаря особой конструкции можно считать и полом по грунту одновременно.
В случае с ленточным фундаментом пол будет примыкать к фундаментной стенке. В случае с фундаментом, сделанным по технологии ТИСЭ, пол может примыкать к ростверку (если он достаточно низкий) или находиться чуть ниже его уровня (если он высокий). Второй вариант приведет к необходимости заполнения образовавшегося вследствие разницы высот пространства. Обычно его заполняют досками.
Не существует каких-либо точных указаний по поводу выбора высоты устройства бетонного пола по грунту. Опытный строитель может самостоятельно выбрать величину высоты. Единственный момент, который влияет на нее – это месторасположение (по высоте) входной двери. Очень рекомендуется выполнить привязку к нижнему ее уровню – это, в свою очередь, позволит исключить появление перепадов между уровнем пола и дверным порогом.
Задуматься о проеме под входную дверь нужно уже на этапе заливки ленты. Точнее, от заливки в самом начале лучше отказаться, а получившиеся пустоты просто заложить досками или пенопластом. В противном случае на следующем этапе строительства у вас появится масса дополнительных затратных по времени и материальным ресурсам забот.
Когда проем под входную дверь будет определен, пол по грунту стелют так, чтобы высота его находилась на одном уровне с проемом.
Случаи, когда не рекомендуется устраивать бетонный пол по грунту
Даже у самых хороших и проверенных временем технологий есть недостатки. Однако их абсолютно всегда можно избежать в том случае, если прислушаться к рекомендациям специалистов и не применять их там, где это противопоказано. Для бетонного пола по грунту также есть определенные условия, в которых использование его будет неприемлемым.
Когда в местности, в которой будет возводиться строение, наблюдается высокий уровень грунтовых вод, монолитный пол по грунту рекомендуется устраивать по лагам. Также на выбор пола влияют такие параметры, как уровень сейсмологической активности, тип грунта, глубина его промерзания.
Уточнение: в этой статье мы не касаемся тех случаев, когда дом целенаправленно приподнимают над уровнем грунта с помощью свай – понятно, что тогда и необходимость в бетонном полу по грунту отпадает.
Конструктивные особенности бетонного пола по грунту
Рассмотрим все основные слои, из которых формируется бетонный пол по грунту. Перечисление начнем снизу вверх.
Слой первый – уплотненный грунт. Он одновременно является основанием для пола. Главное требование к нему – высокая степень уплотнения.
Слой второй – подсыпка. Это может быть песок или щебень толщиной слоя в 7-10 см. Обычно он необходим для защиты от капиллярного поднятия воды, однако также может использовать и для дополнительного выравнивания поверхности. Для этой цели выбирают щебень крупной фракции (30-50 мм), а песок можно взять самый обычный – речной или овражный. В отдельных случаях допускаются замены: щебень легко замещается керамзитом. Подсыпку также плотно утрамбовывают.
Слой третий – черновая стяжка по грунту. Она делается на основании пленки из полиэтилена, которую стелят поверх подсыпки. Толщина такой стяжки может достигать 5-7 см. Армировать ее или нет – решать только строителям. В некоторых случаях вместо черновой стяжки можно выполнить проливку. Щебень для стяжки выбирают мелкой фракции (5-10 мм), а песок обязательно должен быть речным (карьерный использовать не рекомендуется). Проливку устраивают методом проливания жидким раствором подсыпки. В результате толщина слоя проливки будет равно толщине слоя подсыпки. Для проливки использование полиэтиленовой пленки не является обязательным.
Слой четвертый – гидроизоляция. Обычно она представляет собой один или два слоя рубероида. Этот слой является обязательным только при сочетании определенных условий.
Слой пятый – утепление пола по грунту. Утеплителем в данном случае может выступать ЭППС или пенопласт с плотностью около 30 кг/м3. Толщину слоя утеплителя выбирают в зависимости от климатических особенностей конкретного региона.
Слой шестой – чистовая стяжка. Обычно толщина ее находится на отметке в 7-10 см. Для этой стяжки выбирают щебень мелкой фракции (5-10 мм) и речной песок. В отличие от черновой, для чистовой стяжки армирование является обязательным. Для армирования берут сетку с проволокой диаметром 3-4 мм.
Слой седьмой – чистовой. Здесь может быть выбрано абсолютно любое покрытие.
Факторы, влияющие на последовательность и наличие определенных слоев
Количество слоев не всегда будет равняться семи. Кроме того, последовательность их может меняться. Какие обстоятельства влияют на первый и второй факторы? Вот наиболее важные из них:
- уровень пролегания грунтовых вод;
- будет ли предусмотрен вариант устройства «теплых полов» или нет;
- какие примерные эксплуатационные нагрузки будет испытывать пол.
Гидроизоляцию рекомендуется использовать в тех случаях, когда уровень грунтовых вод проходит на расстоянии менее чем двух метров от нижней кромки бетонного пола. Также в этом случае потребуется и подсыпка из песка и щебня. Если же уровень воды ниже двух метров до верхнего слоя грунта, можно обойтись без гидроизоляции, подсыпка из песка и щебня в этом случае также не понадобится.
Если в будущем вы планируете устраивать «теплые полы», между стенами и полом нужно будет предусмотреть зазор шириной в два сантиметра. Ширина будет одинаковой как для водяного, так и для электрического «теплого пола».
Если пол в процессе эксплуатации будет подвергаться повышенным нагрузкам (например, давление на него будет составлять более 200 килограммов на квадратный метр), для армирования чистового слоя потребуется проволока с диаметром 4 мм. Если нагрузка будет ниже этой цифры, можно обойтись проволокой для армирования диаметром 3 мм.
Дополнительные сведения по устройству бетонного пола по грунту
На пол по грунту можно ставить внутренние стены в том случае, если для армирования была использована проволока диаметром 4 мм. Эти стены могут быть выполнены из обычного кирпича (кладка в один кирпич) или из перегородочного блока шириной 100 мм. В частности, идет речь о керамзитобетонных блоках, пено- и газобетоне, ракушечнике и т.п.
Подсыпка, которая используется для предотвращения капиллярного поднятия воды, в классическом варианте делается из щебня. Заменять его керамзитом не рекомендуется, так как под воздействием воды он имеет свойство разбухать. Если же вы уверены в том, вода до его уровня не поднимается, замену произвести можно.
А вот заменять щебень отходами строительных материалов (например, битым кирпичом) категорически запрещено, так как они не смогут выполнить ту же роль, которая отведена щебню. Запрет объясняется еще и тем, что вы не можете самостоятельно подробить имеющиеся у вас стройматериалы до той фракции, которая требуется в конкретном случае.
В слое подсыпки щебень также не рекомендуется заменять керамзитом (иногда это делают для того, чтобы не укладывать дополнительно еще и утеплитель). Причина заключается в том, что плотно утрамбовать слой подсыпки в этом случае будет невозможно.
Черновая стяжка армируется по желанию и необходимости, а вот чистовую стяжку следует армировать в обязательном порядке. Для этой цели используют только заводскую сетку, замена ее связанными металлическими прутами недопустима.
Укладку гидроизоляции следует производить на ровное основание (а именно, черновую стяжку). Укладка на слой подсыпки недопустима.
Замена гидроизоляции полиэтиленом, уложенным под черновую стяжку, не является рациональной.
Для расчетов расположения армирующей сетки в чистовой стяжке руководствуются следующими принципами. Итак, если в стяжке не будут присутствовать теплоносители, сетку располагают на 3 см ниже от верхнего уровня стяжки, если же теплоносители будут присутствовать, к этой высоте добавляют еще и толщину труб с теплоносителем. <p> 7.11.2012</p>
www.stroytechservis.ru
