Теплый пол под плитку на основе нагревательного кабеля. Устройство теплого пола электрического под плитку

Как устроить электрические теплые полы под плитку самостоятельно

Планирование устройства отопления помещения посредством различных технологий, в том числе и новых монтаж теплого пола с помощью нагревательного кабеля выгодно отличается от остальных видов отопления. И как показывает практика именно тёплые полы электрические под плитку, оказываются наиболее выгодным и удобным видом индивидуального отопления помещения во всех категориях сравнения от экономической целесообразности, до удобства проведения работ. Однако, несмотря на столь заманчивые перспективы, знание некоторых нюансов устройства теплый пол электрический под плитку позволит не только убедиться в правильности выбора, но и самостоятельно, без сторонней помощи установить весь комплект.

Критерии выбора технологии отопления помещения



Рассмотреть действительную причину популярности и удобства устройства различных систем отопления позволит сравнение основных моментов, связанных с планирование, проектированием и монтажом разных систем отопления для индивидуального использования.

Сравнивая, различные системы для установки, необходимым условием в данном случае выступает наличие пола из керамической плитки, такое покрытие сегодня становится все более популярным не только в ванных комнатах и кухнях, керамическая плитка все чаще применяется для устройства покрытия в коридорах, в качестве комбинированного покрытия для студийных помещений. Подробно: о монтаже теплых полов под плитку.

Разновидности технологий

Для системы газового отопления установка отопления по системе теплый пол требует установки части трубопроводов под поверхностью пола. Возможность использования в таком случае стандартных котлов отопления, с принципом природной циркуляции теплоносителя сразу сталкивается с проблемой установки дополнительно циркуляционного насоса. Кроме того, включенный в общую схему теплоснабжения теплый пол потребует для прогрева помещения, например, в дождливую погоду ранней осенью или весной включения всей системы, а не отдельной комнаты. Подробная информация по монтажу водяного теплого пола.

Электрические теплые полы под плитку на основе технологии инфракрасного излучения нагревательных элементов, тоже не совсем подходит для плиточного покрытия, это вариант для ламината.

А вот теплые полы под плитку электрические кабельные это лучший вариант для монтажа, ведь даже на этапе расчета и подготовки документации не требуется изготовление проекта и согласование его с огромным количеством организаций, как в отоплении газом. К тому же в отличие от пленочного варианта, не требуется постоянная забота о гидроизоляции – кабель имеет двойную ПВХ изоляцию, надежно ограждающую проводники от попадания влаги. К тому же для установки электрической части не требуется специальных навыков, вот разве что нужно внимательно посмотреть обучающее видео и дополнительно прочитать инструкцию.

Еще одним плюсом именно кабельного финского теплого пола под плитку выступает возможность управления отоплением здания как непосредственно с помощью терморегуляторов, так и с помощью удаленного доступа посредством входа в компьютерную систему через интернет.

Управлением обогревом через интернет

Ну и в обязательном порядке нужно указать на экономическую составляющую проекта – для газового отопления это проект газификации, разрешения, проект, стоимость оборудования и работ, стоимость приемки и разрешения на ввод в эксплуатацию. А для электро теплого пола на кабельной основе – только стоимость оборудования, при этом вариантов покупки масса от ближайшего строительного рынка с гарантией в полгода, до заказа полного комплекта оборудования у мирового производителя с 10-летней гарантией и всеми инструкциями и видео курсами.

Как выбрать наиболее подходящий вариант

Теплые полы электрические под плитку в обычном понимании потребителей это прежде всего кабель проложенный в бетонной стяжке и подключенный в розетку по принципу электрогрелки. В принципе это действительно так, ну или почти так, поскольку в конструкции предусматривается и электрический нагревательный кабель и система электропитания. А вот относительно всего остального то здесь все совсем не так. Сборная конструкция электрических полов, а нужно отдать должное производителям из Европы как финским инженерам, так и чешским и немецким для них, это прежде всего четко отработанная система, состоящая из нескольких элементов:

При этом, например, финская разработка фирмы ENSTO Финляндия предлагает комплексный подход – в комплект рассчитывается не только кабель, но и программатор,  регулятор нагрева с жидкостным дисплеем, датчиком температуры, а кроме самого кабеля в обязательном порядке идет монтажная лента и инструкция по укладке.

Такой комплексный подход характерен при заказе оборудования у ProfiTherm (Польша-Германия), Nexans (Норвегия).

Датский концерн Деви (Дания) в своем арсенале предлагает, кроме всего прочего, дополнительное оборудование, позволяющее со временем превратить жилище в суперсовременный «умный дом» с возможностью управления системой отопления с экрана смартфона буквально с любой точки мира, где есть интернет.

Безусловно, такое решение несколько дороже по сравнению с обычным вариантом использования отечественного нагревательного кабеля с ближайшего рынка, но и при этом самостоятельная сборка и укладка теплого пола под плитку обойдется непросто дешевле, она позволит существенно сэкономить уже буквально в первый отопительный сезон. При этом собрать систему можно по аналогии с фирменной, но используя отечественные комплектующие. Подробно читайте, о выборе электрических нагревательных кабелей.

Средние цены на тонкие электрические матовые полы

Планирование устройства теплого пола

Оптимальным для планирования такой системы отопления выступает момент разработки рабочего проекта постройки здания или ремонта помещения, когда есть возможность на практике рассчитать необходимое количество материалов и наиболее рационально распределить места установки блоков управления. А еще продумать, каким образом сделать надежную проводку к блоку управления, ведь для такого оборудования, как электрический теплый пол необходима отдельная, надежная линия электропитания.

Калькулятор для расчета мощности пола

С помощь онлайн калькулятора электрического теплого пола можно произвести расчет мощности.

Рассматривая варианты укладки, следует понимать какая планировка мебели и бытовых приборов планируется в будущем. Это важно прежде всего для того чтобы не проводить прокладку дополнительного кабеля под кухонным гарнитуром или ванной. Промер реальнее всего сделать непосредственно на месте, расстояние между линиями кабеля рекомендуется делать не менее двух радиусов поворота кабеля, например, для датского «Деви» это 10 см. В реальности, для экономного нагрева и постоянного поддержания в помещении комфортных 22-23 градусов достаточно сделать шаг в 12-15 см между линиями кабеля.

Отступ от наружных стен рекомендуется сделать в 10 см, а от внутренних 5-7 см. При расчете рекомендуется сразу сделать запас на 10-15% от расчетной длины кабеля. При расчетах рекомендуется учитывать:

• периметр помещения для установки теплоизоляционного барьера;
• площадь помещения для расчета пенополистирольного утеплителя, гидроизоляционного слоя, расчета количества керамической плитки.
• высоту размещения блоков управления – от этого зависит, сколько гофрированного рукава понадобиться и какой длины необходимо будет заказывать провода для датчика.

Теплый электрический пол под плитку в своей конструкции чем-то напоминает слоеный пирог со многими слоями, каждый из которых имеет свою технологию укладки и назначение. А значит необходимо рассматривать каждый из элементов более детально.

Видео: Монтаж теплого пола Теплолюкс нагревательных матов

Технология укладки подушки основания

Рассматривая, устройство электрического пола под плитку на основе нагревательного кабеля, берется классический пример устройства такой системы отопления с использованием всех слоев и технологии их строительства.

Основой для устройства первого слоя теплоизоляции выступает бетонная плита перекрытия. Поверхность чернового пола очищается от мусора и пыли и по возможности обрабатывается грунтовкой для укрепления поверхностного слоя. Далее, проводится устройство теплоизоляции стен – пенопластом не тоньше 1 см по периметру помещения устраивается контур высотой до 10 см. Следующим шагом выступает укладка теплоизоляции пола, обычно для этого используется пенопласт толщиной не менее 2 см и плотностью не меньше 35-45 единиц или используется экструдированный пенопласт толщиной 2 см.

Поверх этого покрытия проводится укладка пленочного теплоизоляционного слоя с фольгой. Материал стелится фольгой вверх, при этом края его нужно завести на стены не менее чем на 10 см и закрепить малярным скотчем.

Для устройства бетонной стяжки используется дополнительный армированный пояс из металлической сетки или арматуры диаметром 6-8 мм с шагом 15-20 см. Заливка проводится цементным бетоном на основе цемента марки М450 или М500. Толщина стяжки должна быть не меньше 5 см. Особое внимание на том этапе уделяется формированию ровной горизонтальной поверхности. Залитая стяжка должна окончательно высохнуть естественным способом, без дополнительных воздействий и сушки. Как вариант ускорения высыхания допускается применение пластификатора для бетона, но и при этом такой пластификатор должен быть разрешен для применения внутри помещения. Продолжение работ по дальнейшей установке тёплого пола под плитку рекомендуется начинать не ранее, чем через 3 дня. Когда бетон начнет набирать свою товарную прочность.

Монтаж теплых полов

Легкость установки тёплого пола под плитку сравнима со сборкой конструктора, как и в конструкторе имеется инструкция также есть нужное количество деталей и также есть рисунок с конечным видом готовой конструкции.

Изначально монтируются в стенах места для установки элементов управления и устанавливается коробка под эти элементы. Выводы проводов электропитания на данном этапе просто вводятся в коробку и изолируются, техника безопасности должна соблюдаться на всех этапах монтажа. От коробки в приготовленную в стене штрабу укладываются гофрированные рукава – один для датчика температуры, второй для нагревательного кабеля. Гофра для датчика протягивается на 1-1,5 метра по полу. Конец изолируется ПВХ изолентой для недопущения попадания внутрь гофры бетонного раствора и влаги.

Монтажная лента для крепления кабеля выкладывается перпендикулярно направлению укладки кабеля. Она просто гвоздями прибивается к полу. Шаг забивки 15-20 см. Расстояние от наружных стен до монтажной ленты – 15 см.

Укладка кабеля начинается с установки концевой муфты, входящей в состав комплекта, она устанавливается на конец кабеля, который монтируется в самом удаленном месте конструкции. При помощи плоскогубцев или круглогубцев кабель фиксируется на монтажной ленте. Прокладка кабеля не должна иметь резкие перегибы и переломы. Каждый элемент пересечения кабеля и монтажной ленты должен быть зафиксирован. Нагревательный кабель укладывается без натяжки, но при этом он не должен и быть свободно болтающимся.

Конец кабеля после окончания укладки отрезается с учетом запаса для монтажа в прибор управления. Через гофрированную трубу конец кабеля вводится в монтажную коробку.

Одновременно устанавливается датчик температуры. Он просто просовывается по гофре. По окончании этого этапа работ в обязательном порядке проверяется с помощью тестера сопротивление каждой из жил и всего кабеля полностью.

Инструкция по монтажу электрического теплого пола

На этом этапе обычно профессиональные установщики подключают систему управления и проверяют работоспособность.

Если существует особая необходимость провести пробный запуск такой системы, то в последующем во время заливки стяжки или укладки плитки  не только выключить электропитание, а по возможности снять блок управления и заизолировать электропровод для недопущения непреднамеренного включения!

Подготовка к укладке плитки

Установка теплого пола электрического под плитку на этапе монтажа кабеля не заканчивается, необходимо, кроме этого, сделать стяжку для укладки плитки.

Традиционная стяжка под плитку должна быть не менее 4-5 см, и желательно иметь дополнительное армирование, но ввиду того, что здесь проложен тепловой кабель рекомендуется использовать специальную смесь для термических работ, а вместо металлической арматуры использовать тканевую армирующую сетку.

Толщина такой стяжки будет не больше 1,5-2 см. Стяжку рекомендуется заливать в один проход. Важно чтобы при работе не было повреждения нагревательного кабеля, ведь при его повреждении придется проводить монтаж теплых полов по-новому. Поэтому рекомендуется использовать самовыравнивающую стяжку и валик с пластиковыми шипами закругленной формы.

Укладка плитки проводится на застывшую стяжку после окончательного высыхания. В качестве клея рекомендуется использование специальной готовой клеевой термосмеси.

Видео: Укладка нагревательного мата. Особенности монтажа и проверки.

Видео: ПЛЮСЫ и МИНУСЫ КАБЕЛЯ и МАТА для ТЕПЛОГО ПОЛА.

Видео: Самый эффективный шаг укладки теплого пола! Как не ошибиться

Видео: Монтаж и подключение терморегулятора Devireg 535

sdelalremont.ru

устройство, монтаж в матах, пленочного, кабельного, водяного

Укладка теплого пола под плитку позволит создать в ванной комнате или кухне комфортную температуру и уютную обстановку. Керамическая плитка отличается высокими показателями теплопроводности. Исходя из этой характеристики, под данный вид напольного покрытия может быть уложен теплый пол любого типа: водяной, электрический.

Каждый из существующих видов теплого пола укладывают на специальный теплоизолирующий материал (термомат), затем осуществляется цементно-песочная стяжка, сверху на которую укладывается плитка.

Подробнее о том, какой теплый под плитку лучше выбрать, как правильно его уложить, вы узнаете из этой статьи.

Устройство теплого электрического пола под плитку

Электрический теплый пол

В настоящее время электрические теплые полы под плитку пользуются широкой популярностью у пользователей. Как известно, он имеет три разновидности, каждая из которых характеризуется своими отличительными особенностями. Выделяют: пленочный, кабельный и электрический пол в виде матов.

Рассмотрим технологию укладки каждого вида.

Теплый пол в виде матов

Электрические нагревательные маты являются самым подходящим вариантом для укладки под керамическую плитку. Такие маты представлены в виде стекловолоконной сетки с экранированными нагревательными секциями, которые характеризуются надежностью.

Это обусловлено тем, что технология их изготовления основана на том, что холодная и горячая части соединяются без использования муфт.

Тёплый пол в матах под плитку

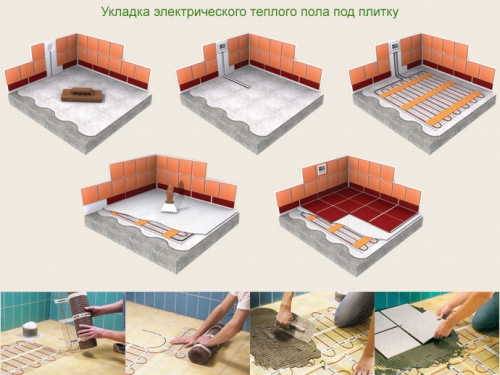

Укладка данного вида теплого пола под плитку осуществляется поэтапно:

1. Изначально необходимо составить схему, в которой четко будет определено место расположения матов и мебели.

В тех местах, где предположительно будут стоять предметы мебели, нельзя устанавливать электрические нагревательные элементы.

2. Подготавливается поверхность пола, для этого надо освободить место от посторонних предметов, убрать мусор, при необходимости выровнять основание.
3. На следующем этапе пол нужно прогрунтовать. Это позволит плиточному клею лучше закрепиться на основании.
4. Затем производится цементная стяжка, именно на нее будет укладываться плитка.
5. Нагревательные маты размещаются по намеченной схеме, после чего подсоединяются к электрической сети.

Монтируется терморегулятор, термодатчик, устройство защитного отключения.

Зачастую, в процессе работы приходится столкнуться с тем, что стекловолоконную сетку надо разрезать. Здесь важно быть очень осторожным и внимательным, чтобы не испортить нагревательный кабель.

6. Для проверки исправности системы, электрические провода надо подключить к сети. Если есть какие-то неполадки, то исправлять их нужно на данном этапе.
7. На заключительном этапе маты покрываются клеем (слой не более 7 см). После того как он высохнет, осуществляется укладка плитки.

Эксплуатация теплого пола возможна только спустя 20 дней после полного высыхания клея.

Инфракрасный пленочный пол

Тёплый пол в матах под плитку

Такой тип пола отдает тепло посредством инфракрасного излучения, которое абсолютно безвредно для человеческого организма. ИК пол характеризуется высоким КПД, лучистым обогревом и экономичностью. Для того, чтобы осуществить монтаж теплого пленочного пола надо обзавестись всеми необходимыми материалами:

• подложка из фольги;
• перфорированная пленка;
• терморегулятор;
• провода;
• изолента;
• малярный скотч;
• инструменты.

Поверхность пола в данном случае подготавливается точно так же, как для укладки матов: удаляется мусор, производится разметка площади, грунтуется поверхность. Фольгированная подложка кладется фольгой вверх. Укладывать ее нужно полосами, идентичными по ширине с отрезками теплого пола. Пленка разрезается и размещается таким образом, чтобы медные контакты находились внизу, а матовая поверхность — вверху.

Обратите внимание! Контакты должны находиться по направлению к той стене, где будет располагаться терморегулятор.

По обеим боковым сторонам пленку надо закрепить скотчем, чтобы она сохраняла неподвижное состояние. Затем в подложке прорезаются кружочки, идентичные отверстиям в пленке. Нужно изолировать медные полосы в тех местах, где они не будут подсоединяться к проводам.

Все медные контакты на проводах надо хорошо зафиксировать посредством плоскогубцев. Затем медные зажимы прикрепляются к пленке. Обязательно проверьте контакт на устойчивость и надежность. Те места, где соединяются провода и пленка, обмотайте скотчем.

Укладка пленки

Пленка должна располагаться только на тех участках, где не будет стоять мебель (она будет препятствовать прохождению тепла от пола в комнату). Пленка кладется на фольгированную подложку и соединяется при помощи малярного скотча.

В подложке надо прорезать ложбинку и рядом с тем местом, где будет установлен термостат, надо поместить тепловые сенсоры.

Сенсоры должны располагаться на дистанции друг от друга в 1 см и более, для возможности поместить датчики между полом и тепловой панелью.

Далее в любом месте подложки надо подсоединить провод заземления и закрепить его с помощью скотча.Фольгированным скотчем закрепляются и листы подложки. В качестве места расположения для терморегулятора лучше всего выбрать тот участок, который находится вблизи проводки. Провода подсоединяются к термостату согласно инструкции.

Заключительный этап подразумевает укладку плитки. На пленку помещается монтажная сетка, которая соединяется с полом посредством малярного скотча. И только после этого кладется керамика.

До тех пор, пока клей не застынет, систему теплого пола включать нельзя.

ИК теплый пол нагревается в максимально короткие сроки и уже через 5 минут, воздух в комнате начинает теплеть.

Кабельный пол

Осуществлять укладку кабельного пола можно только после того, как будет составлена четкая схема выполнения всех этапов:

1. Изначально нужно выбрать расходные материалы и обзавестись необходимым оборудованием. Многие компании поставляют уже готовые комплектации кабельного пола. Вам необходимо только расчет длины кабеля исходя из параметров вашего помещения.
2. Основание, на котором будут располагаться кабели должно быть максимально ровным. На подготовленное основание кладется укладывается фольгированная подложка под кабельный пол.
3. Далее устанавливается терморегулятор, расположить его нужно таким образом, чтобы доступ к нему был беспрепятственным. Термодатчик помещается в гофрированную трубку между витками кабеля.
4. На фольгированной подложке есть специальные отметки, которые делают процесс монтажа значительно проще. Провод должен укладываться согласно схеме и фиксируется посредством специальных хомутов.
5. Чтобы теплоотдача кабельного пола была максимально высокой, кабель надо вмонтировать в стяжку. Осуществить этот процесс можно несколькими способами. Для создания мокрой стяжки в цемент надо добавить пластификатор и фиброволокно. Чтобы получить полусухую стяжку, нужно добавить совсем немного воды. А для изготовления сухой используют готовые составы из керамзита или шлака. Как и в предыдущих случаях, плитку можно класть только после того, как стяжка полностью высохнет.

Расчет электрического кабельного пола можно произвести с помощью калькулятора.

Водяной теплый пол

Теплый водяной пол под плитку обладает массой достоинств, главным из которых является — равномерный прогрев всей комнаты. Поэтому с такой системой отопления вы получите комфортную и уютную атмосферу в комнате.

Наиболее популярное устройство теплого водяного пола под плитку предполагает установку труб в стяжку.

Этапы монтажа

Изначально подготавливается поверхность пола: она освобождается от всего ненужного, очищается и выравнивается (при необходимости).

Водяной теплый пол под плитку должен укладывать исключительно на ровное основание, поэтому уделите особое внимание процессу выравнивания.

Схема укладки водяного теплого пола под плитку

На следующем этапе устанавливается коллектор, который монтируется на стене в специально оборудованном шкафу, вблизи от поверхности пола. Внутри этого шкафа нагревательные трубопроводы стыкуются с основным источником тепла. Там же размещаются механизмы, отвечающие за регулировку устройства теплого пола. В первую очередь, в шкаф подводится труба с горячей водой и возвратный трубопровод, именно к нему подсоединяется коллектор. Там же размещается циркуляционный насос, отвечающий за постоянное движение жидкости по всему контуру системы пола.

Далее на трубопроводы крепятся вентили, которые позволяют отключать систему обогрева теплого водяного пола от обычной системы отопления. К такому вентилю надо подключить коллектор.

На третьем этапе на поверхность укладывается гидроизоляция, которая представляет собой алюминиевую фольгу и полиэтиленовую пленку.

После окончания работ на всех вышеописанных этапов, можно приступать к укладке демпферной ленты, которая должна располагаться на 20 мм выше стяжки.

Расчёт теплого водяного пола можно произвести с помощью калькулятора.

Также в качестве теплоизоляции можно применять минеральную вату. Выбирая толщину материала, обращайте внимание на мощность системы отопления. Если показатели мощности теплого водяного пола — достаточно высокие, то и слой утеплителя должен быть плотным.

На следующем этапе монтируются крепления и трубопроводы. Данный процесс можно осуществить несколькими способами: посредством арматурной сетки, при помощи термоизоляционных плит.

Сетка с ячейками кладется на теплоизоляционный материал. Если же кладете плиты, то они крепятся специальными монтажными рельсами.

Далее нужно произвести укладку греющих контуров. Трубопроводы надо размещать вдоль стен, выдерживайте промежуток между ними — 10 см, а возле окон и дверей — 12 см.

Затем нужно решить, какой схеме укладки контура отдать предпочтение: спиральной/параллельной. Параллельная схема подразумевает расположение трубопроводов змейкой. Используя такой способ установки контуров теплых водяных полов, вы получите более высокую температуру в начале змейки. Обычно параллельная схема применяется для небольших по размеру помещений. Спиральная схема обеспечит равномерный прогрев всей комнаты. Она нашла успешное применение в больших помещениях.

Очередной этап заключается в установке контура. Для этого одно окончание фиксируется в коллекторе и подсоединяется к обратному трубопроводу.

После завершения всех этапов проверьте всю систему на наличие протечек. Убедитесь в том, что она успешно функционирует. Для этого заполните всю систему водой и оставьте на 24 часа под рабочим давлением. Если по истечению данного временного отрезка, давление в системе останется прежним, то значит она исправна.

Далее заливается цемент. В растворе должен быть бетон не ниже марки М300. Главное условие заливки заключается в полной работоспособности всей системы под воздействием давления.

Заключительный этап — укладка самой плитки.Она кладется только после полного высыхания бетонной смеси. Спустя 28-30 дней цемент полностью высохнет и затвердеет, тогда на готовый теплый пол наносится клей и ложится плитка.

Решая, какой теплый пол выбрать под плитку, следует учесть особенности каждой укладки, размер своего помещения и подобрать наиболее оптимальный вариант для своей отопительной системы. В любом случае каждый из видов теплого пола подходит для укладки под плитку. Каждый из способов отличается своей ценой. Наиболее бюджетным вариантом является кабельный теплый пол, больше всего средств придется потратить на водяной и инфракрасные напольные покрытия. Несмотря на свою высокую стоимость, водяной пол считается самым экономичным. Поэтому, чтобы сделать правильный выбор, взвесьте все ЗА и Против и посоветуйтесь со специалистами. В любом случае с подобной системой обогрева вы обеспечите себе комфортное времяпрепровождение в своем доме или квартире.
