Как залить бетонное перекрытие своими руками

В данной статье хочу поделиться, как мы заливали межэтажное перекрытие, и хоть вместо второго этажа будет мансарда, все же решили сделать бетонное перекрытие, так как это прочно и даст дополнительную звукоизоляцию.

Дело было в октябре, постоянно шли дожди, такая погода даст лучшую гидратацию бетона, главное не лить бетон по самому дождю.

Бюджет подходил к нулю, вернее его почти не было, пришлось занимать средства, в целях экономии при армировании была использована сетка из 14 арматуры 1 слой вместо двух, но мы дополнительно усилили каркас ригелями для жесткости.

Ригеля из арматурыУдобное место для вязки арматуры

Первым делом вязались ригеля.

Для удобства и быстроты вязки ригелей было забито 4 арматуры в стену дома.

Опалубка для межэтажного перекрытияАрматура из бетонного пояса

Далее, пока вязались ригеля, одновременно делалась опалубка для будущего перекрытия.

Заранее из бетонного пояса была выпущена часть арматуры, для связки ее с арматурой перекрытия.

Опалубка вид сверху

В местах межкомнатных стен, пояса и дополнительного армирования не делали.

Пред тем как крепить доски, был сделан каркас, лаги с подпорками из бруса 150x50 мм.

Первым делом нужно отбить уровень в каждой комнате и по нему перпендикулярно под лагами прибить брус 50x50 мм. Гвоздями 100-150 мм. Мы прибивали прямо к бетонному поясу, пока он был сырым, гвозди в него хорошо заходили. Дополнительно прибивали дощечки под 50-м. брусом примерно через метр с расходом около 6-ти гвоздей на дощечку, так как стены из ракушечника и гвозди в нем не очень крепко держаться, все зависит от плотности камня.

Подпорки для опалубкиКрепление опор

Подпорки тоже закрепляли, прибивая к лагам по 2 гвоздя наискось.

Внизу тоже делали подошвы для подпорок и закрепляли их гвоздями, так как они легко утонут в засыпанном сыром отсеве.

Подошвы для опор

Сетка из арматуры для перекрытия

Когда опалубка была закончена, приступили к вязке каркаса, каркас из 14-й арматуры, ячейки 20x20 см. Перед вязкой каркаса разложили пленку на деревянный пол.

Сверху на готовую сетку из арматуры привязывали ригеля через метр.

Высота и ширина ригеля 10 см.

Оставили место для будущего люка на второй этаж, размер был выбран случайный, 1000x2000 мм.

Люк для выхода на второй этажЗалитое бетонное перекрытие

Готовая бетонная плита перекрытия

Вот и все монолитное бетонное перекрытие готово. Перекрытие залили за 3 дня, объем бетона 14 кубов, примерно 800 кг арматуры. Месили бетон вручную в корыте объемом 0.4 куба. Ходить по свежему перекрытию можно уже на следующий день, но ни в коем случае не нагружайте его материалами до полного затвердевания, могут образоваться микротрещины. Опалубку разбирали в апреле.

postroy-sam.info

Монолитное перекрытие своими руками | Строительный портал

В домах из кирпича, бетона или бетонных блоков перекрытия обычно выполняются из железобетона. Они обеспечивают исключительную прочность и сейсмоустойчивость строения, а также весьма долговечны и не горят, что немаловажно. Существует несколько способов обустройства железобетонных перекрытий. Самый распространенный и универсальный – укладка плит перекрытия заводского изготовления. Такие плиты заказываются на заводах ЖБИ, а затем монтируются с помощью крана и бригады рабочих. В тех же случаях, когда использование подъемного крана на стройплощадке затруднено, или, когда дом имеет нестандартную планировку и сложно выполнить раскладку готовых плит, обустраивается монолитная плита перекрытия. На самом деле заливать монолитную плиту можно не только тогда, когда для этого есть показания, но и просто потому, что Вы считаете это более целесообразным. В данной статье мы расскажем, как укладывать плиты перекрытия и как заливать монолитную плиту. Не все работы можно выполнить самостоятельно, но с технологией все же стоит ознакомиться, хотя бы для того, чтобы контролировать процесс на стройплощадке.

Монолитная плита перекрытия своими руками
Как правильно укладывать плиты перекрытия
Укладка плит перекрытия: видео-пример

Монолитная плита перекрытия своими руками

Монолитное перекрытие имеет ряд преимуществ по сравнению с перекрытием из готовых железобетонных плит. Во-первых, конструкция получается прочной и монолитной без единого шва, что обеспечивает равномерную нагрузку на стены и фундамент. Во-вторых, монолитная заливка позволяет сделать планировку в доме более свободной, так как может опираться на колонны. Также планировка может подразумевать сколько угодно углов и закоулков, на которые сложно было бы подобрать плиты перекрытия стандартных размеров. В-третьих, можно безопасно оборудовать балкон без дополнительной плиты опирания, так как конструкция монолитна.

Обустроить монолитную плиту перекрытия можно самостоятельно, для этого не нужен подъемный кран или большая бригада рабочих. Главное – соблюдать технологию и не экономить на материалах.

Технология монтажа плит перекрытия монолитных

Как и все, что касается строительства, монолитное перекрытие начинается с проекта. Желательно заказать расчет монолитной плиты перекрытия в проектном бюро и не экономить на этом. Обычно он включает в себя расчет поперечного сечения плиты на действие изгибающего момента при максимальной нагрузке. Как результат Вы получите оптимальные размеры для плиты перекрытия конкретно в вашем доме, указания, какую арматуру использовать и какой класс бетона. Если Вы желаете попробовать выполнить расчеты самостоятельно, то пример расчета монолитной плиты перекрытия можно найти в интернете. Мы же на этом заострять внимание не будем. Рассмотрим вариант, когда строится обычный загородной дом с пролетом не более 7 м, поэтому будем делать монолитную плиту перекрытия самого популярного рекомендованного размера: толщиной от 180 до 200 мм.

Материалы для изготовления монолитной плиты перекрытия:

Опалубка.
Опоры для поддержания опалубки из расчета 1 опора на 1 м2.
Стальная арматура диаметром 10 мм или 12 мм.
Бетон марки М 350 или отдельно цемент, песок и щебень.
Гибочное приспособление для арматуры.
Пластиковые подставочки под арматуру (фиксаторы).

Технология заливки монолитной плиты перекрытия включает в себя такие этапы:

Расчет плиты перекрытия, если пролет составляет больше 7 м, или проект подразумевает опирание плиты на колонну/колонны.
Установка опалубки типа «палуба».
Армирование плиты стальными прутами.
Заливка бетоном.
Уплотнение бетона.

Итак, после того как стены выгнаны на необходимую высоту, и их уровень выровнен практически идеально, можно приступать к обустройству монолитной плиты перекрытия.

Установка опалубки для монолитной плиты перекрытия

Устройство монолитной плиты перекрытия предполагает, что бетон будет заливаться в горизонтальную опалубку. Иногда горизонтальную опалубку еще называют «палуба». Существует несколько вариантов ее обустройства. Первый – аренда готовой съемной опалубки из металла или пластика. Второй – изготовлении опалубки на месте с использованием деревянных досок или листов влагостойкой фанеры. Конечно, первый вариант проще и предпочтительней. Во-первых, опалубка сборно-разборная. Во-вторых, с ней предлагаются телескопические опоры, которые нужны для поддержки опалубки на одном уровне.

Если же Вы предпочитаете изготовить опалубку самостоятельно, то учтите, что толщина фанерных листов должна быть 20 мм, а толщина обрезных досок 25 – 35 мм. Если сбивать щиты из обрезных досок, то их нужно плотно подгонять друг к другу. Если между досками видны щели, то поверхность опалубки следует застелить гидроизоляционной пленкой.

Установка опалубки выполняется таким образом:

Устанавливаются вертикальные стойки-опоры. Это могут быть телескопические металлические стойки, высоту которых можно регулировать. Но также можно использовать деревянные бревна диаметром 8 – 15 см. Шаг между стойками должен быть 1 м. Ближайшие к стене стойки должны располагаться на удалении минимум 20 см от стены.
Сверху на стойки укладываются ригели (продольный брус, который будет удерживать опалубку, двутавровая балка, швеллер).
На ригели укладывается горизонтальная опалубка. Если используется не готовая опалубка, а самодельная, то сверху продольных брусьев укладываются поперечные балки, на которые сверху кладут листы влагостойкой фанеры. Размеры горизонтальной опалубки должны быть подогнаны идеально, чтобы ее края упирались в стену, не оставляя щелей.
Регулируется высота опор-стоек таким образом, чтобы верхний край горизонтальной опалубки совпадал с верхним краем кладки стены.

Устанавливаются вертикальные элементы опалубки. С учетом того, что у монолитной плиты перекрытия размеры должны быть такими, чтобы ее края заходили на стены на 150 мм, необходимо выполнить вертикальное ограждение именно на таком расстоянии от внутреннего края стены.
В последний раз проверяется горизонтальность и ровное расположение опалубки с помощью нивелира.

Иногда для удобства дальнейших работ поверхность опалубки застилают гидроизоляционной пленкой или, если она выполнена из металла, смазывают машинным маслом. В таком случае опалубка легко снимется, а поверхность бетонной плиты будет идеально ровной. Использование телескопических стоек для опалубки предпочтительнее деревянных опор, так как они надежны, каждая из них выдерживает вес до 2 тонн, на их поверхности не образуются микротрещины, как это может случиться с деревянным бревном или брусом. Аренда таких стоек обойдется примерно в 2,5 – 3 у.е. на 1 м2 площади.

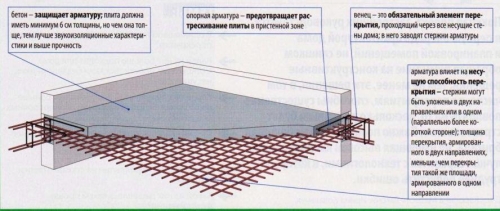

Армирование монолитной плиты перекрытия

После обустройства опалубки в нее устанавливается арматурный каркас из двух сеток. Для изготовления арматурного каркаса используется стальная арматура А-500С диаметром 10 – 12 мм. Из этих прутов связывается сетка с размером ячейки 200 мм. Для соединения продольных и поперечных прутов используется вязальная проволока 1,2 – 1,5 мм. Чаще всего длины одного арматурного прута недостаточно, чтобы покрыть весь пролет, поэтому пруты придется соединять между собой вдоль. Чтобы конструкция получилась прочной, пруты должны соединяться с нахлестом в 40 см.

Арматурная сетка должна заходить на стены минимум на 150 мм, если стены из кирпича, и на 250 мм, если стены из газобетона. Торцы стержней не должны доходить до вертикальной опалубки по периметру на 25 мм.

Армирование монолитной плиты перекрытия - схема

Усиление монолитной плиты перекрытия производится с помощью двух арматурных сеток. Одна из них – нижняя – должна располагаться на высоте 20 – 25 мм от нижнего края плиты. Вторая – верхняя – должна располагаться на 20 – 25 мм ниже верхнего края плиты.

Пластмассовые фиксаторы под нижнюю сетку армирования монолитной плиты

Чтобы нижняя сетка располагалась на нужном удалении, под нее подкладываются специальные пластмассовые фиксаторы. Устанавливаются они с шагом 1 – 1,2 м в местах пересечения прутов.

Толщина монолитной плиты перекрытия берется из расчета 1:30, где 1 – толщина плиты, а 30 – длина пролета. Например, если пролет составляет 6 м, то толщина плиты будет 200 мм. Учитывая, что сетки должны располагаться на удалении от краев плиты, то расстояние между сетками должно быть 120 – 125 мм (от толщины плиты 200 мм отнимаем два зазора по 20 мм и отнимаем 4 толщины арматурных прутов).

Подставка-фиксатор между сетками армирования в монолитной плите перекрытия Установка фиксатора между сетками армирования в монолитной плите перекрытия

Чтобы развести сетки на определенное расстояние друг от друга, из арматурного прута 10 мм с помощью специального гибочного инструмента изготавливаются специальные фиксаторы – подставки, как на фото. Верхние и нижние полки фиксатора равны 350 мм. Вертикальный размер фиксатора равен 120 мм. Шаг установки вертикальных фиксаторов 1 м, ряды должны располагаться в шахматном порядке.

Торцевой фиксатор для армирования монолитной плиты перекрытия

Следующий шаг – торцевой фиксатор. Он устанавливается с шагом 400 мм в торцах арматурного каркаса. Служит для усиления опирания плиты на стену.

Соединитель верхней и нижней сеток армирования монолитной плиты перекрытия

Еще один важный элемент – соединитель верхней и нижней сеток. Как он выглядит, вы можете увидеть на фото. Необходим он для того, чтобы разнесенные сетки воспринимали нагрузку, как одно целое. Шаг установки данного соединителя – 400 мм, а в зоне опирания на стену, в пределах 700 мм от нее, с шагом в 200 мм.

Заливка бетоном

Заливка бетоном монолитной плиты перекрытия

Бетон лучше заказывать непосредственно на заводе. Это значительно облегчает задачу. К тому же, заливка раствора с миксера равномерным слоем обеспечит исключительную прочность плиты. Чего не скажешь о плите, которую заливали вручную с перерывами на приготовление новой порции раствора. Так что заливать бетон лучше сразу слоем в 200 мм, без перерывов. Перед заливкой бетона в опалубку необходимо установить каркас или короба для технологических отверстий, например, дымохода или вентиляционного канала. После заливки его необходимо провибрировать глубинным вибратором. После чего оставить сохнуть и набирать прочность на 28 дней. Первую неделю поверхность необходимо смачивать водой, только увлажнять, а не заливать водой. Спустя месяц опалубку можно снимать. Монолитная плита перекрытия готова. На монтаж плит перекрытия цена включает в себя стоимость арматуры, бетона, аренду опалубки и заказ машины миксера, а также бетононасоса. По факту выходит примерно 50 – 55 у.е. за м2 перекрытия. Как происходит заливка плиты перекрытия бетоном, можно посмотреть в демонстрирующем монтаж плит перекрытия видео.

Как правильно укладывать плиты перекрытия

Использование монолитных железобетонных плит перекрытия заводского изготовления считается более традиционным. Большей популярностью пользуются плиты ПК – плиты с круглыми пустотами. Вес таких плит начинается с 1,5 т, поэтому укладка плит перекрытия своими руками невозможна. Требуется подъемный кран. Несмотря на кажущуюся простоту задачи, существует ряд нюансов и правил, которые необходимо соблюдать при работе с плитами перекрытий.

Правила укладки плит перекрытия

Плита перекрытия заводского изготовления уже армирована на заводе и не требует дополнительного усиления или обустройства опалубки. Их просто укладывают в пролет с опиранием на стены, следуя некоторым правилам:

Пролет не должен быть больше 9 м. Именно такой длины плиты самые большие.
Разгрузка и подъем плит осуществляется с помощью спецтехники, предусмотренной проектом. Для этого в плитах есть монтажные петли, за которые зацепляют монтажные стропы.
Перед тем как класть плиты перекрытия, поверхность стен, на которую они будут укладываться, должна быть выровнена. Не допускается больших перепадов высот и перекосов.
Плиты должны опираться на стены на 90 – 150 мм.
Нельзя укладывать плиты насухо, все щели и технологические швы должны быть заделаны раствором.
Расположение плит необходимо постоянно контролировать относительно стен и поверхностей опирания.
Плиты укладываются только на несущие стены, все простенки обустраиваются только после установки перекрытий.
Если требуется вырезать в перекрытии люк, то его необходимо вырезать на стыке двух плит, а не в одной плите.
Плиты должны располагаться как можно ближе друг к другу, но с зазором 2 – 3 см. Это обеспечит сейсмоустойчивость.

Если плит перекрытия не хватает, чтобы перекрыть весь пролет, и остается, например, 500 мм, то существуют разные способы укладки плит перекрытия в таком случае. Первый – укладывать плиты впритык, а зазоры оставить по краям помещения, затем заделать зазоры бетонными или шлакобетонными блоками. Второй – укладка плит с равномерными зазорами, которые затем заделываются бетонным раствором. Чтобы раствор не падал вниз, под зазор устанавливается опалубка (подвязывается доска).

Технология укладки плит перекрытия

В процессе укладки плит перекрытия должна быть четкая координация действий между крановщиком и бригадой, принимающей плиту. Чтобы избежать травм на стройплощадке, а также соблюсти весь технологический процесс и правила, описанные в СНиПах, у прораба на стройке должна быть технологическая карта монтажа плит перекрытия. В ней указаны последовательность работ, количество и месторасположение техники, спецсредств и инструмента.

Начинать укладку плит перекрытия необходимо с лестничного пролета. После укладки плит проверяется их расположение. Плиты уложены хорошо, если:

Разница между нижними поверхностями плит не превышает 2 мм.
Перепад высот между верхними поверхностями плит не превышает 4 мм.
Перепад высот в пределах участка не должен превышать 10 мм.

Как демонстрирует монтаж плит перекрытия схема, после укладки плиты необходимо соединить между собой и со стенами с помощью металлических соединительных деталей. Работы по соединению закладных и соединительных деталей выполняются сваркой.

Схема укладки плит перекрытия

Не забывайте, что необходимо соблюдать технику безопасности. Не допускается выполнять работы с помощью подъемного крана в открытой местности при ветре 15 м/с, а также при гололеде, грозе и в туман. Во время перемещения плиты с помощью крана бригада монтажников должна находиться вдали от пути, по которому будет перемещаться плита, с противоположной подаче стороны. Несмотря на то, что пользование услугами профессионального прораба и бригады монтажников значительно удорожают стоимость монтажа плит перекрытия, все же это не тот случай, когда можно сэкономить. Бригадиру обязательно необходимо предоставить проект.

Перед тем, как заказывать плиты на заводе, необходимо выполнить подготовительные работы. Время подачи машины с плитами и подъемного крана лучше согласовать на одно время, чтобы не переплачивать за простой спецтехники. В таком случае монтаж плит можно будет выполнить без разгрузки, непосредственно с транспортного средства.

Подготовительные работы перед тем, как положить плиты перекрытия

Первое – ровная поверхность опирания. Горизонт должен быть практически идеальным, перепад высот в 4 – 5 см недопустим. Первым делом проверяем поверхность стен, затем, если необходимо, выравниваем с помощью бетонного раствора. Последующие работы можно производить только после того, как бетон приобретет максимальную прочность.

Армопояс под плиты перекрытия

Второе – обеспечить прочность зоны опирания. Если стены возведены из кирпича, бетона или бетонных блоков, то никаких дополнительных мероприятий предпринимать не нужно. Если стены возведены из пеноблоков или газоблоков, то перед укладкой плит необходимо залить армопояс. Правильная укладка плит перекрытия предполагает, что поверхность опирания должна быть достаточно прочной, чтобы выдержать вес плиты и не деформироваться по линии примыкания. Ни газобетон, ни пенобетон не обладают необходимой прочностью. Поэтому по всему периметру строения устанавливается опалубка, в нее арматурный каркас из прута 8 – 12 мм, а затем все заливается бетоном слоем 15 – 20 мм. Дальнейшие работы можно продолжать только после высыхания бетона.

Третье – установить монтажные вышки-опоры. Телескопические опоры, как были описаны в разделе о монтаже монолитной плиты перекрытия, устанавливаются с шагом 1,5 м. Они призваны принять на себя вес плиты, если вдруг она соскользнет со своего места. После монтажа эти вышки убираются.

Монтаж пустотных плит перекрытия с помощью крана

После того как свежезалитый бетон принял достаточную прочность и высох, можно начинать непосредственно монтаж плит перекрытия. Для этого используется подъемный кран, грузоподъемность которого зависит от размеров и веса плиты, чаще всего пригождаются краны 3 – 7 т.

Этапы работ:

На поверхность опирания наносится бетонный раствор слоем 2 – 3 см. Глубина нанесения раствора равна глубине опирания плиты, т.е. 150 мм. Если плита будет опираться на две противоположные стены, то раствор наносится только на две стены. Если плита будет опираться на три стены, то на поверхность трех стен. Непосредственно укладку плит можно начинать, когда раствор наберет 50% своей прочности.

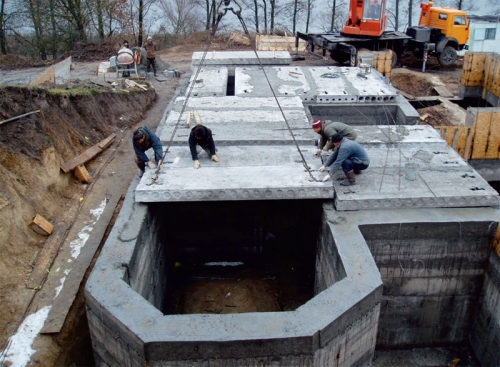

Укладка плит перекрытия на раствор

Пока раствор подсыхает, крановщик может зацеплять стропы за крепежные элементы плиты.
Когда крановщику подается сигнал, что можно подавать плиту, бригада рабочих должна отойти от того места, куда двигается плита. Когда плита будет уже совсем близко, рабочие зацепляют ее баграми и разворачивают, при этом гасятся колебательные движения.

Укладка плит перекрытия с помощью крана

Плиту направляют в нужное место, один человек должен стоять на одной стене, а другой – на противоположной. Плита укладывается так, чтобы ее края опирались на стену минимум на 120 мм, лучше на 150 мм. После установки плита выдавит лишний раствор и равномерно распределит нагрузку.

Укладка плиты перекрытия

Если есть необходимость подвинуть плиту, можно использовать лом. Выравнивать ее расположение можно только вдоль зоны укладки, двигать плиту поперек стен нельзя, иначе стены могут завалиться. Затем снимаются стропы, и подается сигнал крановщику забрать их.
Процедура повторяется для всех плит без исключения. Правила монтажа плит перекрытия предполагают, что выравнивание плит должно выполняться по нижнему краю, так как именно нижняя поверхность будет потолком в помещении. Поэтому плита укладывается более широкой стороной вниз, а более узкой – кверху.

Вы можете встретить рекомендацию, что в зоне опирания плиты необходимо подкладывать арматуру. Сторонники такого способа говорят, что так удобнее и легче двигать плиту. На самом деле подкладывать что-либо кроме раствора бетона под плиту запрещено технической картой. Иначе плита можно легко съехать с зоны опирания, так как будет скользить по арматуре. К тому же, нагрузка будет распределена неравномерно.

Укладка плит перекрытия на фундамент практически ничем не отличается от укладки межэтажных перекрытий. Технология точно такая же. Только поверхность фундамента необходимо тщательно гидроизолировать перед тем, как укладывать плиты. Если проектом предусмотрено нестандартное опирание плит перекрытия, то для этого используют специальные стальные элементы. Такие работы не стоит производить без специалиста.

Анкеровка плит перекрытия

Анкеровку – связывание плит между собой – можно выполнить двумя способами в зависимости от проекта.

Анкеровка плит перекрытия

Первый – связывание плит арматурой. К крепежным закладным элементам на плите привариваются арматурные пруты диаметром 12 мм. У плит от разных производителей расположение этих элементов может быть разным: в продольном торце плиты или на его поверхности. Самым прочным считается соединение по диагонали, когда плиты связываются между собой со смещением.

Также плиту необходимо связать со стеной. Для чего в стену вмуровывается арматура.

Кольцевой анкер для укладки плит перекрытия

Второй способ – кольцевой анкер. Фактически он похож на армопояс. По периметру плиты обустраивается опалубка, в нее устанавливается арматура и заливается бетон. Такой способ несколько увеличивает стоимость укладки плит перекрытия. Но он того стоит – плиты получаются зажатыми со всех сторон.

Заделка швов между плитами перекрытия

После анкеровки можно приступать к заделке щелей. Щели между плитами перекрытия называют рустами. Их заполняют бетоном марки М150. Если щели большие, то снизу подвязывается доска, которая служит опалубкой. Если щели маленькие, то плита перекрытия сможет выдерживать максимальную нагрузку уже на следующий день. В противном случае необходимо подождать неделю.

Заделка пустот в торцах плит перекрытия

Все современные плиты с круглыми пустотами производятся с уже заполненными торцами. Если же Вы приобрели плиты с открытыми отверстиями, то их необходимо заполнить чем-нибудь на 25 – 30 см вглубь. Иначе плита будет промерзать. Заполнить пустоты можно минеральной ватой, бетонными пробками или просто заполнить бетонным раствором. Подобную процедуру необходимо выполнить не только на тех торцах, которые выходят на улицу, но и на тех, которые опираются на внутренние стены.

На укладку плит перекрытия цена зависит от объема работ, площади дома и стоимости материалов. Например, стоимость только плит перекрытия ПК равна примерно 27 – 30 у.е. за м2. Остальное – сопутствующие материалы, аренда крана и найм рабочих, а также стоимость доставки плит. У профессиональных бригад на монтаж плит перекрытия расценки самые разные от 10 до 25 у.е. за м2, может быть и больше в зависимости от региона. В итоге получится стоимость такая же, как и на заливку монолитной плиты перекрытия.

Укладка плит перекрытия: видео-пример

strport.ru

Плита перекрытия своими руками | Секреты и нюансы

Опалубка Армирование Заливка

Стройка Здравствуйте уважаемые самоделкины.

В этой статье будем делать монолитную плиту перекрытия, между первым и вторым этажом нашего будущего коттеджа. Целесообразность такого перекрытия возникает, когда первый этаж, или весь коттедж, каменный, и размер перекрываемых площадей не стандартный.

Ещё такая плита может стать единственно возможным решением, в случаях, когда к стройке невозможно подогнать автокран (как это было у меня), и конечно же, оно предоставляет, так необходимую нам возможность, сэкономить, так как себестоимость самодельной плиты оказалась ощутимо ниже стоимости плит перекрытия, и ниже, чем стоимость деревянного перекрытия, а качество, при соответствующем исполнении, гораздо лучше.

К вопросу о качестве, и надёжности. Так как расчёт плиты уникальный для каждого конкретного случая, то приводить я его не буду, приведу пример.

Площадь самого большого перекрытого помещения, у меня составляет 32,5 м2 (5 x 6.5). Толщина плиты — 15 ± 2 см.

На это перекрытие я нагрузил 3 тыс. шт. красного кирпича, причём, если сначала старался складывать его ближе к краям, то потом выгружал прямо по середине, и в процессе дальнейшей работы, вынужден был сдвинуть его с краёв к середине, так как делал цоколь по периметру, и плита выдержала эту нагрузку.

Ссылка на ресурс с формулами по расчёту есть в комментариях.

Самодельный подъёмный кран

Опалубка

Опалубку под плиту, лучше делать из того материала, который у Вас может быть использован, в дальнейшем, в других целях, так как мы постараемся сохранить его в том виде, который он имел до применения в опалубке.

Можно, конечно, применить и ламинированную фанеру, толщиной 22 мм, которая используется в монолитном домостроении, но это уже дорогое удовольствие. Продать её за ту же цену, по завершении работ, уже не получится, так как часть её придётся порезать, а применение в других целях, так же нецелесообразно из-за дороговизны.

А вот телескопические стойки б/у, можно и купить. В отличие от фанеры, они продаются потом очень легко, и за ту же цену, что и были куплены.

Если сделать опалубку из досок 150 х 25, то потолок получиться не идеально ровный, так как обрезная доска имеет, хоть и чуть-чуть, но разную толщину. Эти неровности легко сглаживаются при дальнейшей отделке, ведь так и так, бетон нужно будет закрывать гипсом.

Если же потолок в каком либо помещении нужно сделать гладким, например в бассейне, под отделку мозаикой, то на доски можно положить фанеру 10 мм, которой потом обязательно найдётся другое применение.

Теперь, как делается опалубка. Опалубка состоит из каркаса, для которого подойдёт брус 150 х 50 мм., опорных стоек, и перекрытия (обрезная доска 150 х 25 мм.).

Каркас делается по периметру помещения, усиливается поперечными брусками, расположенными на расстоянии 60 — 80 см. друг от друга, и подпирается по уровню опорными стойками.

Плита перекрытия

Затем на каркас накладываются доски, просто накладываются, но не крепятся, в противном случае, после заливки плиты, с разборкой опалубки появятся большие затруднения.

Можно на доски положить ещё фанеру толщиной 8 — 10 см., тогда потолок в помещении получится гладким.

Плита перекрытия

А вот чтоб материал опалубки можно было применять в дальнейшем для других целей, перед армированием и заливкой бетоном, её нужно застелить одним слоем полиэтиленовой плёнки, с нахлёстом примерно в 20 см.

Плита перекрытия

Плёнкой закрываются только доски опалубки. Торец стены, на который будет опираться плита, остаётся не закрытым.

Плита перекрытия

Да, чуть не забыл, перед тем как застелить опалубку плёнкой, по внешнему краю стены, делается бортик в полкирпича из двух рядов, то есть высота бортика должна соответствовать толщине плиты — примерно 15 см. С внутренней стороны бортик можно утеплить пеноплексом, или пенопластом, чтоб плита не промёрзла в сильные морозы.

Этот бортик и будет внешней частью опалубки.

Плита перекрытия

Армирование, связка арматуры

После того, как бортик готов, и опалубка застелена плёнкой, можно приступать к армированию. Сначала я использовал ту технологию, которую применяют в монолитном домостроении. То есть вязал решётку 20 х 20 см., затем ставил на неё элемент скамейку, и на ней вязал второй ряд решётки.

Основная трудность заключается в изготовлении скамейки. Сделать её без стационарного трубогиба оказалось практически невозможно. И даже на трубогибе, сделать скамейку высотой в 7 см, оказалось очень сложно.

В монолитном домостроении, применяются скамейки высотой 12 см., и толщина плиты при этом, там составляет 20 см. Но там же совсем другие нагрузки, и другие площади. Стандартная плита перекрытия имеет толщину 15 см., и для частного двухэтажного дома, этого вполне достаточно.

Поэтому армирование плиты сделаем немного по другому. сначала делается решётка 40 х 40 см. затем на неё делается вторая такая же решётка, которая крепится к первой, со смещением на 20 см.

Плита перекрытия

Получается решётка 20 х 20 см., из четырёх рядов арматуры d 10. О нагрузке, которую выдерживает такая плита я писал чуть выше. Решётку нужно приподнять над опалубкой, чтоб она оказалась затем в массе бетона. Для этого можно использовать кусочки колотой плитки.

Теперь, как вяжется арматура. Можно вязать её специальным крючком, но для этого потребуется приобрести некоторую сноровку. При работе арматурщиком — это необходимо, но для армирования в объёмах одного частного дома, думаю, излишне.

К тому же, скорость работы крючком, не намного выше, чем у того способа, который я хочу предложить, да и после крючка, всё равно приходится подтягивать скрутки.

Способ такой: берём небольшую бухту вязальной проволоки, и режем её болгаркой на четыре части, предварительно скрепив их скотчем.

Вязальная проволока

Затем сгибаем каждую часть пополам, и полученными двойными проволочками, связываем арматуру. Затем проходимся по всей решётке с пассатижами, и стягиваем скрутки.

Вязальная проволока Арматура

Заливка

После этого можно заливать опалубку бетоном. Делать это желательно в один приём, так что на эту операцию необходимо пригласить достаточно помощников, или сделать подъёмный кран как у меня. С помощью его и бетономешалки, мы втроём за день залили плиту площадью 32,5 м2.

Чтобы плита вышла прочнее, в процессе заливки, нужно время от времени усаживать залитый бетон вибрацией. В качестве вибратора может выступить обычный перфоратор. Вставляем в него сломанный бур d 14 — 18, и уперев его снизу в каркас опалубки, работаем в режиме отбойника.

После того как плита залита, её сразу нужно накрыть плёнкой, и оставить так на несколько дней. Это убережёт бетон от пересыхания, и растрескивания.

Ещё раз хочу заострить внимание на том, что после изготовления плиты, опалубку придётся разбирать, а не ломать, поэтому при её монтаже думайте, сможете ли Вы потом разобрать то, или иное крепление снаружи, не сломав материала.

Примерные сроки высыхания бетона:

Трое суток при 20° C — 30% марочной прочности.

14 суток — 60-80% марочной прочности.

28 суток) — 100% марочной прочности.

90 суток) — 120% марочной прочности.

Более подробную информацию, учитывающую внешние факторы (мороз, жара, и тому подобное), можно найти в справочной литературе.

Я же подскажу, как точно определить, высох бетон, или нет. Нужно на него вечером бросить кусок рубероида, а утром посмотреть, образовалось под ним тёмное пятно, или нет.

Если пятно есть, значит бетон ещё не просох.

Пропорции бетона, и рекомендации по его изготовлению и применению можно посмотреть в статье Пропорции цементных растворов в лопатах и вёдрах.

Если в статье нет ответа на Ваш вопрос — задайте его в комментариях. Постараюсь как можно быстрее ответить.

Желаю трудовых успехов.

Раздел Стройка >>>Подраздел Стены и перекрытия >>>

sekretymastera.ru

Бетонные перекрытия: требования, виды и расчеты

Бетонное перекрытие представляет собой прочный и надежный элемент, без которого не обойтись при возведении многоэтажных зданий и сооружений. Монтаж монолитного перекрытия не требует подъемных механизмов, что обеспечивает экономию на оборудовании и оплате дополнительного труда. Использование в строительстве межэтажных перегородок сокращает время на работы и позволяет возводить конструкции своими руками. Изготовление бетонных перекрытий является легким процессом, но чтобы сделать материал высокого качества с его основными преимуществами, следует придерживаться последовательности выполнения работ и провести расчет основных параметров строительного элемента.

Назначение

Бетонные перекрытия являются одними из главных строительных элементов в сооружении построек. Они предназначены для соединения:

подвального помещения с комнатами;
первого этажа со вторым;
крыши с домом.

А также используются для горизонтальной стяжки зданий и сооружений.

Вернуться к оглавлению

Требования к перекрытиям

К бетонному перекрытию выдвигаются следующие требования:

наличие необходимой прочности;
не должны содержать деформации и должны обладать жесткостью и продолжительным сроком эксплуатации;
важным свойством в бетонном перекрытии является его максимальная огнестойкость, водостойкость и отсутствие возможности проникать воздуху;
бетонная конструкция между этажами должна обладать звукоизоляцией и теплоизоляцией.

Вернуться к оглавлению

Виды

Схема межэтажного перекрытия из бетона.

Различают следующие типы бетонного перекрытия:

чердачные;
подвальные;
межэтажные.

Бетонное перекрытие также бывает:

пустотное, которое часто используется в строительстве, где требуется межэтажное перекрытие для домов из бетона, блоков и кирпича;
ребристое, используется при изготовлении кровли промышленных сооружений, где отсутствует прогрев помещений;
монолитное, которое является железобетонным элементом и отличается повышенной прочностью, используется при возведении зданий и сооружений с большой этажностью.

Вернуться к оглавлению

Материалы и инструменты для изготовления

При работе с бетонными перекрытиями своими руками подготавливают следующие инструменты и материалы:

бетононасос;
щуп;
емкость;
ведра;
домкрат;
строительный уровень;
фанера со свойством влагостойкости;
доски;
стальная арматура;
проволока;
бетонный раствор или компоненты для его приготовления своими руками: песок, вода, цемент и различные добавки для увеличения прочности раствора.

Вернуться к оглавлению

Как рассчитать параметры?

Схема монолитного армированного перекрытия.

При работе с перекрытием из бетона важно приобрести материалы высокого качества. Изготавливая строительную смесь, которой будет осуществляться заливка конструкции, используют бетон марки 250 и 400, в которые входят тяжелые наполнители. Чтобы сделать перегородки собственноручно, важно досконально рассчитать основные параметры материала. Расчет строится на сравнении двух основных свойств:

прочность армирующей конструкции;
действующая нагрузка на плиту.

Расчеты плит основаны на таких показателях:

интенсивность постоянных нагрузок;
усилия в сечениях с большой нагрузкой;
жесткость оси.

Расчет монолитных перекрытий состоит из определения их отдельных составляющих. Для начала нужно сделать опалубку из фанеры большой толщины, далее устанавливают армирующую сетку из стальных прутьев, перевязанных проволокой. Расчет перегородок проводится специальными компьютерными программами и проектировщиками.

Определение прочности получается из таких факторов, как: нагрузка и прочность.

Чтобы узнать максимальное изгибание плиты используют следующие данные:

расчетное сопротивление арматуры и бетона;
арматура А400 С класса.

Определение параметров включает в себя такие расчеты:

площадь рабочей арматуры;
погонная нагрузка на балки;
требуемый момент сопротивлений;
максимальный момент в сечении балок.

Формулы и постоянные величины находятся в сборнике к строительным нормам и правилам.

Вернуться к оглавлению

Устройство опалубки под перекрытие

Схема сборки опалубки перекрытия.

Технология возведения опалубки включает в себя установление фанеры на горизонтальные опоры. Чтобы подобрать правильное количество материалов, нужно узнать площадь и объем планируемого пола. Толщина конструкции зависит от возможных нагрузок и размеров пролета. Таким образом, опалубку делают повышенной прочности без допущения деформаций, чтобы она смогла вынести на протяжении долгого времени вес железобетона.

Выбирая доски для опалубки, следует обратить внимание на их прочность и толщину. Перед установкой конструкции измеряют строительным лазерным уровнем высоту пролета и низ пола. В процессе установки самодельных стоек подгоняют по длине к высоте конструкции, на которой будет выстроен первый слой балки.

Важно соблюдать расстояние, которое должно быть больше одного кубического метра. Ставят стойки на пол с ровной поверхностью и высокой прочностью. После чего укладывают поперечный брус с шагом около полметра и далее устанавливают опалубку. После монтажа опалубки проверяют верх конструкции на горизонтальность с помощью строительного уровня.

При использовании досок вместо фанерного листа, их укладывают друг к другу без зазоров и сверху простилают влагонепроницаемый материал. По всем краям опалубки устанавливают бортики, которые фиксируют по углам конструкции, чтобы они не деформировались от раствора.

Устанавливая собственноручно опалубку, важно помнить несколько правил:

исключать образование отверстий, трещин, через которые может вытечь раствор из бетона в процессе заливки;
проверяют прочность установленных под опалубкой домкратов;
для возведения опалубки применяют влагостойкую фанеру;
опалубка должна быть максимально прочной, ведь от нее зависит качество возводимого сооружения;
установка опалубки должна осуществляться как по площади, так и по периметру помещения, что оградит от вытекания бетонной смеси.

Вернуться к оглавлению

Армирование

Перегородки между этажами нуждаются в армировании, к которому можно приступать после монтажа опалубки. Армирование конструкций осуществляется арматурой в один или два слоя на опалубку. Устанавливают арматурную сетку размером двадцать на двадцать сантиметров, при этом первый ряд укладывают на защитный слой, который обеспечивает равномерное распределение бетонной смеси под арматуру.

При необходимости соединить арматурные элементы, следует делать нахлест не меньше семидесяти сантиметров. Для соблюдения пропорции, следует установить сверху первого ряда арматурной сетки второй слой с таким же шагом (двадцать сантиметров), только обеспечив при этом перпендикулярность. В месте пересечения арматурных прутьев, их фиксируют стальной проволокой и специальным крючком, предназначенным для соединения арматуры. При изготовлении двухслойного каркаса на основе отрезков арматурных прутьев, проводят аналогичную последовательность первому слою и укладывают второй, при этом придерживаясь расстояния между слоями не меньше трех сантиметров.

Вернуться к оглавлению

Заливка перекрытий

Заливка монолитного перекрытия.

После монтажа опалубки и арматуры приступают к заливке бетоном плитных конструкций. В процессе бетонирования важно действовать быстро, так как раствор обладает свойством быстро застывать. Бетон изготавливают из цемента, песка, щебня и воды, соединяя сухие ингредиенты в бетономешалке и, постепенно доводя смесь водой до нужной консистенции. Процесс бетонирования включает в себя беспрерывное выливание смеси и ее уплотнение глубинными вибраторами.

Укладка бетона возможна собственноручно или с использованием бетононасоса. В процессе бетонирования важно следить за ровностью уложенной смеси, для чего применяют лазерный уровень. Твердение бетона должно осуществляться в месте с оптимальным температурным режимом и влагой, при этом важно уберечь раствор от проникновения прямых солнечных лучей и атмосферных осадков. Застывание бетона должно проходить естественным путем, перегрев уложенной смеси приведет к растрескиванию раствора.

Механические воздействия на уложенные плиты допускаются только после достижения бетонным раствором его максимальных прочностных характеристик. Уложенный бетонный раствор периодически следует обрызгивать водой, а чтобы уберечь смесь от проникновения лишней влаги – накрывают залитую поверхность гидроизоляционным материалом. Демонтаж опалубки проводят после окончательного засыхания раствора.

Чтобы перекрытие имело высокую прочность, для его изготовления применяют высококачественные материалы, бетон марки 250 или 400 с тяжелыми наполнителями и проводят расчеты, которые позволяют экономить денежные средства и рабочую силу.

Вернуться к оглавлению

Вывод

Перекрытия в зданиях и сооружениях выполняют большую роль для конструкций, но достичь желаемого результата можно только путем правильного изготовления строительного материала и его монтажа. Изготовление бетонных перекрытий возможно собственноручно и тем самым позволяет самостоятельно проложить под сооружением нужные коммуникации. Для увеличения теплоизоляционного свойства материала используют деревянные доски. Перед тем как приступить к установке плиты, ее следует выровнять самовыравнивающимися смесями.

Соблюдение всех правил и технологического процесса по изготовлению и установке бетонных перекрытий, получится прочное, надежное сооружение на долгие годы.

kladembeton.ru

Бетонные перекрытия своими руками - Всё о строительстве дома

Часто загородные дома строят с цокольным этажом, в котором размещают подземный гараж, подвал с кладовыми и другие хозяйственные помещения. При этом, как правило, заглубленную часть здания возводят из бетона. Соответственно, перекрытие между первым и полуподвальным этажами также должно быть бетонным, так как нагрузка на него выпадает значительная, да и дополнительная теплоизоляция основного дома от подвала также не будет лишней. Так что рассказ о том, как сделать бетонное перекрытие между этажами для многих может оказаться полезным.

Создать бетонное перекрытие над подвалом можно двумя путями. Один вариант простой, но затратный. А второй при меньшей себестоимости, отличается большей надежностью. Первый способ по своей сути мало чем отличается от устройства обыкновенного деревянного пола. Сначала на уровне перекрытия по несущим стенам закрепляют металлические балки, которые будут служить опорами для бетонных плит.

Сами плиты должны быть компактными и иметь небольшой вес. Поскольку применять при работах внутри дома кран или другую подъемную технику не представляется возможным, то все операции придется проделывать вручную.

Так что лучше выбирать изделия из облегченных марок бетона, масса которых не превышает 100 кг. Укладывать плиты нужно стараться плотно, без больших зазоров. На завершающем этапе создают чистовой пол, выравнивая поверхность бетонной стяжкой.

Описанная технология кажется довольно простой, но на практике можно столкнуться с целым рядом неразрешимых проблем. Как правило, сложность возникает из-за стандартных габаритов плит, которые можно найти в продаже.

Чаще всего они не совпадают с размерами будущего перекрытия. Естественно, пилить, резать и т.д. такие изделия невозможно. Так что часть пролетов между балками может остаться не закрытой, причем просветы иногда получаются весьма значительными.

Вот так и выходит, что для того чтобы соорудить бетонные перекрытия своими руками между этажами нужно использовать второй вариант. Он с точки зрения технологии более сложный. Первый этап – настил металлических балок. Поверх них устраивается черновое покрытие из половой доски. В данном случае такой деревянный пол выполняет роль опалубки, по которой будет заливаться раствор цемента.

Таким образом, получившееся перекрытие будет полностью монолитным, что увеличивает его прочность и надежность, а также положительно сказывается на теплоизоляции дома.

Дабы при заливке пола избежать утечек раствора доски нужно укладывать как можно плотнее. С другой стороны, если позволяют средства, можно устроить на деревянной основе подложку из термо- и гидроизоляционных материалов рулонного типа.

Далее, чтобы придать будущему перекрытию больше жесткости нужно создать арматурную основу. Для этого используют металлический пруток или стержень небольшого сечения. Его укладывают на пол в обоих направлениях – по длине и ширине, в местах пересечения скрепляя проволочной скруткой. Очень важно, чтобы стержни пересекались под прямым углом, тем самым образуя сетку.

Там, где создаваемые бетонные перекрытия сопрягается с обычными – ненесущими стенами, стержни арматуры оставляют прямыми, обрезая их как можно ближе к вертикальной конструкции. При этом на несущие стены арматура должна заходить примерно сантиметров на 5-10, для чего ее концы загибают перпендикулярно полу. Это необходимо для того, чтобы монолитная плита имела дополнительную опору, которая снизит нагрузку на деревянное основание и металлические балки под ним.

Минимальная толщина такого бетонного перекрытия 10-12 см. Причем по всей площади плиты перепад не должен быть больше 1-2 мм. Поэтому при заливке раствора нужно пользоваться специальными фиксирующими приспособлениями, наподобие пластмассовых реперов.

Но еще удобнее использовать специальные сухие строительные смеси, относящиеся к группе наливных самовыравнивающихся полов.

Во-первых, это очень просто – работа с такими составами не требует специальных навыков, все, что нужно, так это правильно своими руками замесить раствор, точно соблюдая соотношение воды и сухого компонента.

Во-вторых, для подобных средств характерно гораздо более быстрое застывание – если начинать ходить по бетонному покрытию можно только через 21 день после его заливки, то с наливному полу чтобы полностью затвердеть достаточно от 1 до 3 дней.

И в-третьих, наливной пол не требует дополнительной обработки, так как сам по себе является готовым покрытием для укладки напольных материалов любой категории – от кафельной плитки, до ковролина или линолеума.
