Водяной теплый пол в деревянном доме
Напольные системы обогрева благодаря своим многочисленным достоинствам обрели широкую популярность среди домовладельцев, в том числе и хозяев деревянных частных коттеджей. Но в этом случае устройство теплых полов имеет свои нюансы, поскольку в таких домах редко выполняются бетонные основания, на которые они укладываются традиционным способом. В данной статье мы расскажем об этих нюансах и о том, как лучше устроить водяной теплый пол в деревянном доме.
Способы устройства напольного обогрева
В деревянных зданиях теплые полы с теплоносителем можно смонтировать 2 способами:
- Традиционным, под стяжку из цементно-песчаного раствора.
- «Сухим» способом, по деревянным лагам или балкам
Поскольку в домах из деревянного бруса полы первого этажа или перекрытие над подвалом зачастую бывает бетонным, то традиционный способ монтажа напольных водяных систем полностью отметать нельзя. Больше того, не стоит мудрить на подобных основаниях теплый пол по деревянным лагам, это приведет к лишним затратам, а результат может не оправдать ваших ожиданий. Лучше на черновых бетонных полах устраивать систему обогрева под стяжку, а уж потом настилать напольное покрытие из дерева.
Совсем другая ситуация, когда дом с деревянными перекрытиями. Выполнять по ним стяжку с греющим контуром не следует, и вот почему:
- Цементно-песчаная стяжка оказывает дополнительную нагрузку, на которую перекрытие не всегда рассчитано.
- Хороший деревянный дом постоянно «дышит», вследствие чего слой раствора может пойти трещинами, поскольку амплитуда его расширения не совпадает с процессами в деревянных конструкциях. Потребуется обеспечить компенсацию расширения греющего контура, что довольно сложно и затратно.
Для справки. Иногда деревянные дома зачастую строятся из недостаточно просушенного профилированного бруса, из-за чего в первое время в толще конструкций происходят изменения, приводящие к трещинам материала. В таких условиях стяжка непременно пострадает.
Не исключается и применение различных электрических систем напольного обогрева, из них самым приемлемым вариантом является использование инфракрасного теплого пола для отопления деревянного дома. Тонкая полимерная пленка с нанесенными на ней нагревательными элементами закладывается прямо под напольное покрытие, стяжку делать не требуется, что значительно упрощает монтажные работы. Однако, в этом случае выбор энергоресурсов для обогрева жилища ограничивается электроэнергией, в то время как теплоноситель водяных теплых полов может нагреваться от газового, твердотопливного или дизельного котла.
Некоторые домовладельцы, отдавая дань традициям, возводят в деревянных домах печи из кирпича, встраивая в них нагревательный контур для воды. В этой ситуации альтернативы греющим напольным контурам с теплоносителем просто не существует.
Устройство водяных теплых полов «сухим» способом
В качестве несущих конструктивных элементов пола в домах применяются лаги и деревянные балки перекрытий. Лаги устанавливаются на твердое основание либо на множество точечных опор, в то время как балки имеют 2 точки опоры по краям и в некоторых случаях дополнительно опираются на перегородки. Поскольку балка – это несущая конструкция перекрытия, то выполнять в ней какие-либо пазы или пропилы не допускается, в этом и заключается основная сложность при устройстве теплого пола в деревянном доме. Единственный выход – настелить черновой пол из досок или листов ДСП, а от него уже начинать устройство «пирога» напольного отопления.
Ситуация с лагами несколько иная. Когда брус уложен на сплошное твердое основание, то в нем есть возможность пропиливания пазов для труб водяного контура и делать черновой пол не нужно. Если же лаги опираются в нескольких точках, то пропилы в них делать крайне нежелательно, как и в несущих балках. Но в любом случае до того как устраивать поверх балок или лаг черновой пол, между ними укладывается слой теплоизоляционного материала. Для укладки теплого пола по деревянным лагам первого этажа толщина утеплителя должна быть не менее 80 мм, а для перекрытия достаточно 20—30 мм. При этом под теплоизоляционный материал на первом этаже следует проложить гидроизоляционный слой из полиэтиленовой пленки.
Под тем предлогом, что все этажи частного дома составляют единое пространство, во многих руководствах по монтажу теплого пола указывается, что перекрытия утеплять не требуется. Мол, ничего страшного нет в том, чтобы часть тепла греющего контура уходила вниз. В действительности это нарушает сам принцип действия теплых полов, поскольку тепло, идущее от потолков помещения, так и останется в верхней зоне, а в комнате, где находится система напольного обогрева, его может и не хватать. Чтобы тепло равномерно распространялось по тем помещениям, для которых оно предназначено, укладывайте небольшой слой утепляющего материала, устраивая теплый сухой пол в перекрытии.
После того как уложен теплоизоляционный материал и смонтировано черновое основание из досок или ДСП, нужно обеспечить отражение всей теплоты греющего контура вверх. Это делается 2 способами:
- Нужно начинать устройство теплых деревянных полов с укладки по всей поверхности фольгированного отражающего слоя. В случае, когда трубы контура планируется класть прямо на утеплитель и через пропилы в лагах, то фольга прокладывается только между ними.
- Более дорогостоящий способ – с помощью плитных древесных материалов и профилированных листов оцинкованного металла. Начертив схему раскладки контуров теплых полов на деревянном основании, в промежутках между трассами труб к нему саморезами крепят детали из ДСП. В получившиеся канавки вставляют листы оцинкованной стали.
Продолжается монтаж водяных теплых полов раскладкой труб греющего контура. Для этой цели чаще всего применяются трубы из металлопластика диаметром 16 мм (ДУ10). Шаг укладки здесь надо соблюдать меньше, чем в теплых полах под стяжку, поскольку теплоотдача в нашем случае будет не так эффективна. Труба с теплоносителем передает тепло покрытию не напрямую, а через воздушную прослойку, отсюда и снижение теплоотдачи. Соответственно, шаг укладки трубы в среднем должен составлять 150 мм, максимум – 200 мм. После этого контур подключается к коллектору, проверяется на герметичность и можно стелить финишное покрытие для деревянного пола.
Напольное отопление «под стяжку»
Технология монтажа напольного отопления, предусматривающая замоноличивание контуров в стяжку из цементно – песчаного раствора, широко распространена и достаточно известна, пирог пола представлен на рисунке:
Для начала надо обеспечить гидроизоляцию будущей плиты, проложив полиэтиленовую пленку поверх бетонной подготовки. Затем, с целью компенсации теплового расширения стяжки, по всему периметру комнаты вдоль стен крепится демпферная лента, после чего по всей поверхности основания укладывается утеплитель.
Чтобы водяные теплые полы имели хорошую теплоотдачу, поверх теплоизоляции ложится фольгированная пленка с разметкой, по которой раскладываются трубы. Шаг укладки здесь варьируется от 150 мм (для паркета с ковром) до 350 мм (для кафельной плитки). Необходимо проследить, чтобы длина каждого контура не превышала 100 м. Крепеж труб осуществляется с помощью специальных планок либо пластмассовых «гарпунов». В конце контур присоединяется к распределителю и проверяется на герметичность.
Последний этап – заливка стяжки. Оптимальная толщина слоя раствора – 3—5 см над верхом трубы, время полного застывания – 3 недели. После этого можно окончательно сделать теплый пол в деревянном доме, настелив поверх стяжки финишное покрытие.
Заключение
Монтировать теплый водяной пол на деревянном покрытии несколько сложнее, чем под стяжку, да и теплоотдача его меньше. Но пусть это вас не беспокоит, на расход энергоносителей это не повлияет никак. Только надо учесть, что напольных контуров будет недостаточно для полноценного обогрева и понадобится предусмотреть систему радиаторного отопления.
cotlix.com
Водяной теплый пол – виды, особенности монтажа своими руками
Преимущества и недостатки водяного теплого пола
Обратите внимание: система водяного теплого пола чаще всего применяется в индивидуальных домах и коттеджах. В многоквартирных домах установка данного вида отопления оправдана только в том случае, если система питается от автономного обогревательного котла. В случае, когда квартира подключена к общему отоплению, для обустройства подобного варианта требуется собрать довольно объемный пакет разрешительных документов и далеко не факт, что разрешение вообще будет выдано.
Основным достоинством подобного типа отопления безусловно является его экономичность — большие площади помещения обогреваются с минимальными энергетическими затратами. При соблюдении правил монтажа прогрев пола осуществляется равномерно, разница температур в различных частях помещения практически отсутствует. Немаловажным преимуществом можно назвать эстетичность теплых полов, ведь на стенах полностью отсутствуют батареи отопления и трубы. Поэтому пропадает необходимость в обустройстве декоративных коробов и решеток, что значительно удешевляет процесс, да и сами радиаторы весьма недешевы.
К недостаткам можно отнести существенную сложность монтажа отопительной системы и невозможность устранить протечки, которые могут возникнуть при нарушении технологического процесса, без серьезных разрушений. Следует учитывать, что понадобится обязательное применение насоса принудительной циркуляции воды, а высота полов вырастает примерно на десять сантиметров.
Виды монтажа и применяемые трубы
Возможны два варианта технологии монтажа теплого пола — бетонный и настильный.
При применении бетонного метода все нагревательные трубы находятся внутри монолитной бетонной стяжки. Этот вариант самый распространенный в виду относительной простоты и дешевизны, но требует гораздо больше времени и труда.
Настильным методом весь монтаж производится готовыми материалами, которые настилаются в несколько слоев.
В зависимости от того, какой материал применяется,настильная технология разделяется на полистирольную, деревянную модульную и деревянную реечную.
Трубы используются из сшитого полиэтилена или из полипропилена. Полиэтиленовая труба практически не подвержена тепловому расширению, благодаря чему они наиболее распространены в применении. Полипропилен, даже проармированный стекловолокном, при нагреве расширяется довольно сильно, поэтому такие трубы использовать гораздо сложней. Наиболее подходящий диаметр труб от шестнадцатидо двадцати миллиметров, с температурным пределом 95 градусов по Цельсию и рабочим давлением до десяти атмосфер. Такая труба способна прослужить долгое время, не создавая проблем во время эксплуатации.
Бетонная система монтажа теплого водяного пола
Существуют некоторые особенности монтажа теплых водяных полов, которые нужно изучить до того, как приступать к самому процессу.
Стоит помнить:
- Переоборудование отопления своего жилья необходимо начинать с подготовки пола. Старое напольное покрытие удаляется и если под ним находится земляной пол, то обязательна заливка бетонной стяжки. Если присутствует старая стяжка, то желательно проверить перепады уровня — допускается разбежка до пяти миллиметров, в противном случае возможно образование воздушных пробок. При обнаружении превышения допустимой погрешности поверхностьподлежит выравниванию.
- Затем следует утепление пола при помощи плотногопенополистирола либо пеноплекса толщиной не менее тридцати миллиметров — чем холоднее утепляемый пол, тем толще необходим слой теплоизоляции. По периметру стены прокладывается демпферная лента, которая компенсирует температурные деформации стяжки и предотвращает растрескивание и разрушение бетона. На утеплитель, с целью гидроизоляции, непременно необходимо настелить полиэтиленовую пленку.
- Для прокладки и крепления труб существуют специальные маты с фиксаторами, которые позволяют расположить трубопровод аккуратно, с заданным шагом и без применения дополнительного крепежа.
Но такой вариант требует значительных капиталовложений, поэтому гораздо экономичней использовать арматурную сетку, которая вдобавок усилит конструкцию. Труба укладывается на сетку выбранным способом и прикрепляется пластиковыми одноразовыми хомутами. Для защиты компенсационных швов применяется гофрированная трубка.
- В каждом контуре используется цельный отрезок трубы, так как стыковка участков внутри контура категорически запрещается. Расположить теплоноситель можно змейкой либо двойной змейкой, правильной спиралью или спирально со смещением центра, выбор напрямую зависит от температурных характеристик, которых необходимо достичь. Расстояние между соседними трубками составляет от семидесяти до трехсот миллиметров. Ближе к внешним стенам шаг рекомендуется уменьшить, потому как вдоль наружных стен температура значительно ниже. Следует помнить, что радиус петли не допускается менее пяти диаметров трубы, иначе в месте сгиба трубная стенка может треснуть.
- На площадь в один квадратный метр требуется около пяти метров трубы при среднем шаге укладки двадцать сантиметров. После того как система отопленияокончательно смонтирована, она подлежит обязательной опрессовке под рабочим давлением в течении суток для выявления возможных повреждений и протечек.
Обратите внимание: трубы можно укладывать «улиткой» или «змейкой», а можно выбрать комбинированный вариант для усиленного обогрева. Схема «змейка» позволяет варьировать температуру нагрева отдельных зон в помещении, «улитка» обеспечивает равномерный нагрев поверхности по всей площади укладки.
- Только убедившись в целостности и исправности трубопровода, можно приступать к заливке стяжки пескобетоном. Толщина стяжки варьируется от трех до пяти сантиметров в зависимости от того, какое напольное покрытие планируется использовать для финишной отделки. Для керамической плитки стяжка в пять сантиметров вполне уместна, под ламинат или линолеум толщину желательно уменьшить до минимума, усилив конструкцию арматурной сеткой поверх труб и не применять теплоизоляционную подложку.Вовремя заливки давление в водопроводе не сбрасывается, чтобы при застывании бетона труба находилась в состоянии максимального расширения. Выполнять отделочные работы разрешается не ранее чем через двадцать восемь суток — через такое время стяжка достигнет максимальной прочности.
Настильные системы монтажа теплых водяных полов
Полистирольная и деревянно-модульная системы обустройства
При использовании полистирольной системы обустройства теплых полов отпадает необходимость в бетонной стяжке. Сами же полистирольные плиты совмещают в себе теплоизоляционные и крепежные функции. Благодаря выше описанным факторам,высота пола значительно понижается и за счет снижения общей массы, снижается нагрузка на основание. Поэтому применение данного метода рекомендуется в помещениях с низкими потолками и там, где межэтажные перекрытия имеют недостаточную прочность.
К пенополистирольным плитам прикрепляются алюминиевые пластинки со специальными канавками, в которые прокладываются обогревательные трубы. Пластины имеют отменную теплопроводность и обеспечивают равномерный прогрев поверхности. Сверху укладывается гипсоволокнистый лист (ГВЛ). Под паркетную доску одного слоя гипсоволокна вполне достаточно, но если для финишной отделки пола будет использован ламинат, линолеум либо керамика, то рекомендуется проложить дополнительный слой ГВЛ.
Деревянно-модульная система теплого пола монтируется на основаниях, изготовленных из дерева. Модули выполнены из древесно-стружечных плит, имеющих специальные выборки под алюминиевые пластины и трубы. Дальнейший алгоритм действий идентичен описанному выше.
Реечная система монтажа
При оборудовании теплых полов на втором этаже деревянного дома практичней всего применить реечную систему. Промежутки между лагами заполняются утеплителем – например, пенополистиролом или базальтовой ватой. Поперек лаг настилается доска толщиной тридцать миллиметров, между досками необходимо оставить зазор чуть больше двух сантиметров. В этих бороздах и монтируются пластины из алюминия, соответственно к ним прикрепляются трубы. Сверху располагаются гипсоволокнистые листы и проводится финальная отделка пола.
Монтаж коллектора
Оконцовки труб со всех отопительных контуров сводятся в одно место, где и устанавливается распределительный коллектор. Коллекторный шкаф устанавливается так, чтобы расстояние до контуров было примерно одинаково, либо располагается ближе к большему контуру. Коллектор подбирается с учетом количества подключаемых контуров.
Специалисты настоятельно рекомендуют установить распределитель с регулировочными клапанами — этот вариант дороже нерегулируемого устройства, но зато он позволяет регулировать циркуляцию воды и температуру каждой петли в отдельности, что заметно повышает экономичность системы. На коллектор в обязательном порядке устанавливается сливной отвод и воздушный клапан. Особое внимание уделяется высоте крепления коллекторного ящика и направлению отвода труб — если его закрепить ниже уровня обогрева пола или отвести трубы вверх, то система воздухоотвода окажется не работоспособной.
Котел для отопления помещения необходимо выбирать со встроенным водяным насосом, или устанавливать насос отдельно. Мощность отопительного котла должна превышать общую мощность теплого пола на двадцать процентов.
Теплый водяной пол – это практичный способ отопления помещений любой площади. А имея основное представление о технологии монтажа водяных полов, возможно выполнить работы по постройке системы самостоятельно.
Загрузка... okeymaster.ru
NaVodu.ru - "Сухой" теплый пол
Одним из видов систем отопления является система водяного напольного отопления («теплый пол»). Теплый пол пользуется большой популярностью вполне заслуженно. Основным преимуществом системы напольного отопления является наиболее благоприятный для человека тепловой режим в помещениях (более высокая температура на уровне пола и несколько ниже – на уровне головы). Основная часть России, и Московский регион в частности, находится в достаточно суровой климатической зоне. Выполнить систему отопления в этих условиях только напольным отоплением не представляется возможным (теплоотдача теплого пола составляет всего 40-150 Вт/м²). Наиболее часто в загородном и коттеджном строительстве применяют комбинированную систему отопления, а именно: систему радиаторного и напольного отопления, в которой система напольного отопления служит для создания дополнительного комфорта.
Существует несколько разновидностей водяных теплых полов по способу их выполнения. Самой распространенной из них является традиционная «мокрая» бетонная система. Она привлекает своей дешевизной и высокими эксплуатационными показателями (теплоотдача составляет 60-150 Вт/м²). Однако выполнить бетонную систему не всегда представляется возможным. В первую очередь, речь идет о деревянных домах и о домах с деревянными перекрытиями. Дело в том, что даже при минимальной толщине стяжки в 50мм общий вес бетонной системы составляет 250-300 кг/м². Такой вес могут выдержать только перекрытия из бетонных плит, несущая способность которых составляет свыше 500-600 кг/м², но никак не деревянные перекрытия.
В этом случае применяют «сухую» систему напольного отопления.
* * *
Главными достоинствами «сухих» водяных теплых полов являются:
- легкость – нагрузка до 30 кг/м² - подходит для любых типов перекрытий;
- тонкость – толщина «пирога» составляет не более 60мм;
- скорость – отсутствует мокрый процесс, при котором затвердение стяжки происходит в течение 28 суток;
- отсутствуют трудозатраты, связанные с заливкой бетонной стяжки;
- меньшая инерционность системы – более быстрый отклик на команды автоматики;
- легко собирается и разбирается - можно использовать во временных помещениях.
Вышеуказанные достоинства систем «сухих» водяных теплых полов позволяют предпочесть их (по сравнению с традиционными бетонными системами) в следующих случаях:
- для домов с деревянными перекрытиями;
- при реконструкциях – новое напольное покрытие настилается поверх старого;
- при небольшой высоте помещений;
- в случаях критичных сроков монтажа;
- в случаях затруднения доставки бетона к месту монтажа;
- могут применяться в высотных новостройках, где есть ограничения по нагрузке на перекрытия.
«Сухие» водяные теплые полы имеют и некоторые недостатки:
- небольшая теплоотдача – не более 50-60 Вт/м², что предполагает использование их только в качестве комфорта;
- более высокая цена, что обусловлено в основном высокой стоимостью металлических теплораспределительных пластин.
Сухие теплые полы по виду применяемых материалов для опорного слоя делят на деревянные и полистирольные. Деревянный сухой теплый пол несколько дешевле полистирольного (по стоимости применяемых материалов), но значительно более трудоемок по монтажу и срокам строительства, что увеличивает стоимость монтажных работ.
Специалисты ГК «Гидрокомплект» отдают предпочтение монтажу «сухих» полистирольных теплых полов для деревянных (или с деревянными перекрытиями) загородных домов и коттеджей.
Полистирольная система «сухих» водяных теплых полов может быть применена абсолютно во всех типах домов при соблюдении только одного требования – основание для теплого пола должно быть ровным и чистым. Такая система на сегодняшний день является самым легким решением теплого пола.
Укладывается «сухой» полистирольный теплый пол в следующем порядке:
- Чистый и ровный черновой пол промазывается гидроизоляцией для внутренних работ.
- По периметру помещения монтируется демпферная лента, служащая для компенсации температурного расширения и предотвращающая образование теплового моста вдоль стен.

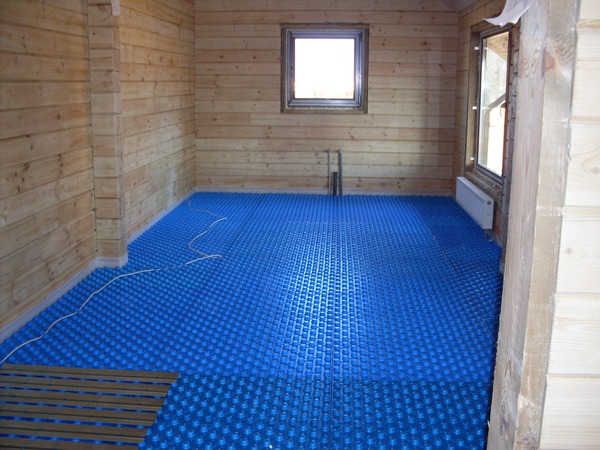

- На пол по всему помещению (не зависимо от того, где будут раскладываться трубопроводы теплого пола) укладывается теплоизоляция – отформованные плиты (маты) из пенополистирола с «бобышками» и боковыми замками для их надежного сцепления и формирования сплошного щита из плит по всей поверхности помещения. Плиты покрыты пароизоляционной пленкой из жесткого полистирола.

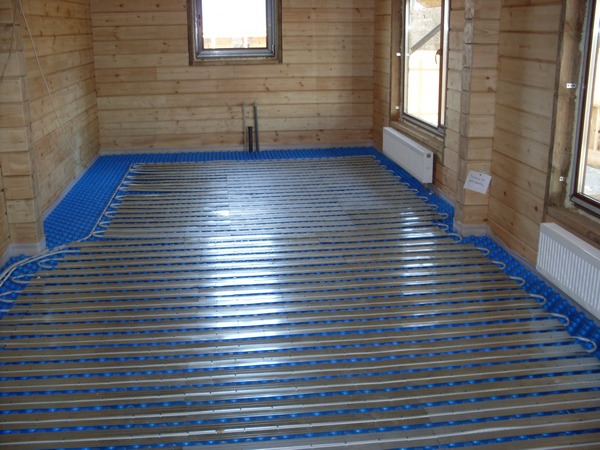

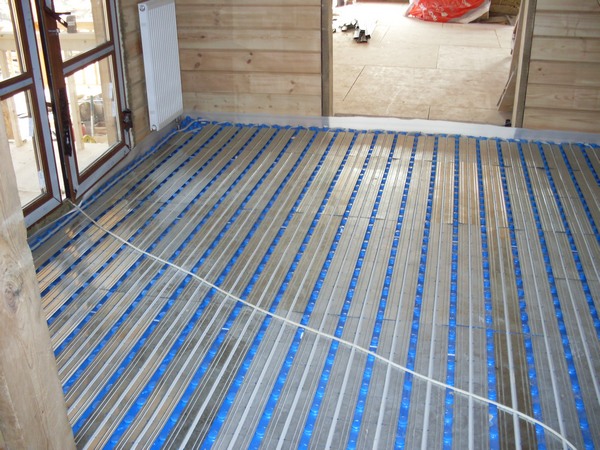

- Между «бобышками» теплоизоляционных плит укладываются теплораспределительные металлические пластины с шагом и по схеме, соответствующими проектному заданию. Теплораспределительные пластины служат для распределения и передачи тепла от труб теплого пола непосредственно финишному покрытию пола. Теплораспределительные пластины изготовляются из оцинкованной стали, имеют омега-образный профиль, позволяющий плотно охватить поверхность труб Ø16мм, а также специальные ребра жесткости (по два с каждой стороны) для усиления конструкции и компенсации теплового расширения.

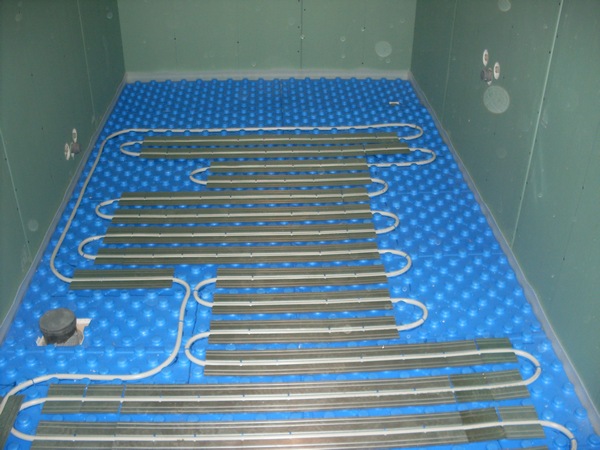

- Затем происходит укладка труб по теплорасределительным пластинам согласно проектному решению. В качестве труб используются металлопластиковые трубы или трубы из поперечносшитого полиэтилена Ø16х2,0мм. Трубы укладываются по схеме «улитка», а в небольших помещениях – по схеме «змейка».
- Поверх стальных пластин с греющими трубами укладываются в два слоя гипсоволоконные листы (ГВЛ) толщиной 10мм каждый. Листы ГВЛ проклеиваются клеем ПВА и скрепляются саморезами. Листы ГВЛ создают ровную и жесткую поверхность на мягком слое пенополистирола, необходимую для укладки чистового покрытия, и обеспечивают более равномерное распределение нагрузки по поверхности пола.
- Завершает «пирог» чистовое напольное покрытие. Рекомендуется использовать керамическую плитку или каменное покрытие. В качестве чистового напольного покрытия может также использоваться специальный ламинированный паркет (ламинат).
