Теплый пол без стяжки под ламинат: кабель и маты
Ламинат – напольное покрытие на основе дерева, которое само по себе является не очень холодным. Но зимой и оно сильно остывает, принося дискомфорт жильцам квартиры. Поэтому утепление пола под ламинат – достаточно популярное решение.
Существует мнение, что делать обогреваемый пол с данным покрытием нельзя. Это не так. Из-за низкой теплопроводности, теплоизолирующей подложки и самого состава покрытия добиться высокой температуры на нем труднее, чем, например, на кафеле. Но если теплый пол смонтирован правильно, то он не повредит ламинат и сможет обогреть его до комфортной температуры.
Электрические теплые полы без стяжки под ламинат
С ламинатом применяются различные виды теплых полов, в том числе и электрические. Если вы не хотите тратить на их монтаж много времени, приобретайте разновидности для укладки без стяжки – в плиточный клей. Такие нагревательные системы легко смонтировать, и к работе они готовы быстро – после полного высыхания клея (точные сроки смотрите у производителей клеевого раствора, обычно клей высыхает примерно за 14 дней).
Теплый пол Energy Universal и Energy Light
Компания Energy предлагает две таких разновидности:
Energy Universal – универсальный греющий кабель, который крепится на монтажной ленте и заливается либо плиточным клеем, либо стяжкой. Сниженная мощность кабеля (10 Вт/п.м) позволяет использовать его с покрытиями с плохой теплопроводностью, к которым как раз относится ламинат. При этом покрытие не перегреется, а тепло будет распределяться равномерно. Мощность модели – 100 Вт/кв.м.
Energy Universal – двужильный кабель, который удобно подключать, поскольку второй его конец не нужно возвращать к электросети.
Energy Light – одножильный греющий мат, который также можно использовать с ламинированными полами. Мат удобен тем, что кабель уже закреплен на сетке, а сама сетка крепится на основании с помощью клеящей ленты. Поэтому при его монтаже вы опускаете сразу несколько этапов: расчет шага укладки, крепление монтажной ленты к полу и фиксация кабеля в ней.
Что нужно знать перед монтажом теплых полов под ламинат
1. Удельная мощность теплого пола – не более 100 Вт/кв.м При слишком высоких температурах ламинат, как и любое деревянное покрытие, может рассыхаться, деформироваться, из-за чего он начнет «ходить» и будет выглядеть неприглядно. Чтобы этого не произошло, выбирайте не слишком мощные системы обогрева.
2. Максимальная температура нагрева +26 °С По этой же причине, а также из-за вредных испарений формальдегида, которые могут выделяться при сильном (от +30°С) нагреве некоторых видов ламината , его нельзя нагревать выше +26°С. Используйте с теплым полом только покрытия класса E1 и E0 (класс указывает на содержание формальдегида в составе) и обязательно устанавливайте на терморегуляторе отметку не более +26°С.
Монтаж нагревательного кабеля и мата под ламинат
3. Смотрите на маркировку покрытия На упаковке покрытия должна быть отметка о том, что его можно использовать с теплыми полами, а также о максимальной температуре прогрева. Проверяйте и состав изделия – оно должно быть как можно более натуральным.
4. Только для обогрева пола Поскольку системы обогрева, используемые под данный напольный материал, имеют невысокую мощность, они не смогут полноценно обогреть помещение. Они применяются только для создания тепла под ногами.
5. Оптимальная толщина слоя плиточного клея (стяжки) – 10-20 мм Если толщина будет выше, то покрытие просто не сможет прогреться. Если ниже – может перегреться кабель.
6. Толщина самого покрытия – не более 25 мм Согласно инструкциям производителей, при большей толщине кабель может перегреться и выйти из строя. К счастью, толщина ламината редко превышает 10-12 мм.
7. Используйте терморегулятор Это устройство поможет вам контролировать температуру нагрева покрытия, отключит теплый пол при ее превышении и не позволит кабелю выйти из строя.
На нашем сайте вы можете купить теплые полы под ламинат для укладки без стяжки. Гарантия на теплый пол Energy – 20 лет.
Электрический Теплый пол без стяжки | Электрический Теплый пол под ламинат | Теплый пол под паркет
Нагревательная кабельная система под деревянное покрытие пола Devidry.
Электрические нагревательные маты Devidry™ 100 и наборы с терморегуляторами Devidry™ Kit разработаны специально для установки под деревянное покрытие пола. Можно избежать работ, связанных с заливкой нагревательного кабеля в стяжку и, таким образом, легко и просто получить «Теплый пол» вместе с новым деревянным покрытием. Покрытием пола может быть ламинат, паркетная доска или паркет толщиной до 25 мм, а также ковролин и линолеум.
Десять преимуществ применения нагревательных матов Devidry™
1. Нагревательные маты для «сухой» установки под деревянное покрытие .
2. Не требуется обустройство стяжки .
3. Заменяют разделительную подложку .
4. Минимальная толщина конструкции пола .
5. Быстро монтируются, легко и просто подключаются: разложить маты, соединить разъемы и установить покрытие.
6. Встроенные разъемы для быстрого соединения и подключения .
7. Низкая стоимость монтажных работ – система «Сделай сам» .
8. Пониженные требования к ровности бетонного основания.
9. Комфортное распределение тепла в помещении .
10. Дополнительная тепло- и звукоизоляция пола.

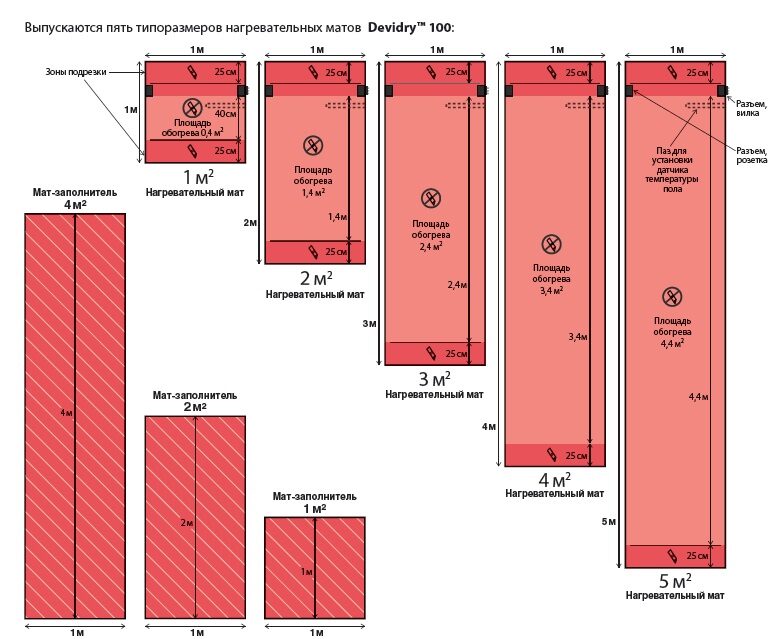

Конструкция нагревательных матов Devidry™
Если остались свободные участки пола, то на них устанавливается мат-заполнитель Devidry™ FM, выпускается площадью 1, 2 и 4 м2, или остатки мата с зон подрезки. Для подгонки мата под размеры помещения используются «зоны подрезки» – можно отрезать до 25 см, как от верхнего, так и от нижнего края нагревательного мата Devidry™ 100.
Подбор оборудования системы Devidry™. Общие рекомендации.
Под деревянное покрытие нагревательные маты необходимо устанавливать так, чтобы обогревалась максимально возможная площадь!
Основные технические характеристики:
• Толщина мата: 8 мм
• Нагреватель: экранированный кабель
• Электроизоляция: двойная, класс II
• Звукоизоляция: -17 dB
• Удельная мощность: 100 Вт/м2 при 230 В, 90 Вт/м2 при 220 В
При попытке зонного подогрева небольших участков деревянного пола может возникнуть коробление покрытия из-за разного термического расширения подогреваемых и не подогреваемых участков. Убедитесь, что не планируется установка стационарной мебели без ножек.
Для управления нагревательной системой следует использовать терморегуляторы с ограничением макс. температуры пола. DEVI рекомендует применять набор Devidry™ Pro Kit (c Devireg™ 535).
Нагревательные маты подключаются друг к другу при помощи встроенных разъемов. Суммарный ток (мощность) всех соединенных друг с другом матов не должен превышать 10 А (2300 Вт).
Следует помнить, что для подключения разъема кабеля питания нужно оставить не менее 8 см между стеной и первым нагревательным матом. Эта полоса закрывается матом-заполнителем.
При изменении направления укладки подключение матов осуществляется с помощью специального соединительного кабеля Devidry™ Х длиной 25, 100 или 200 см.
Теплоизолятор, температура пола. Если пол находится на грунте или над холодным подвалом, то в конструкцию пола ОБЯЗАТЕЛЬНА установка теплоизолятора толщи- ной не менее 2 см, а для балконной плиты – толщиной не менее 5 см. В остальных случаях установка теплоизолятора желательна.
Например, если снизу находится теплое помещение (промежуточный этаж) и теплоизолятор не установлен, то при толщине деревянного покрытия 15 мм нагревательный мат Devidry™ 100 в стандартном помещении с температурой воздуха +20°С сможет нагреть поверхность деревянного пола до комфортной температуры +26°С.
Пример. Выбор оборудования для комнаты размером 3,03 х 4,88 м
Длина стены с окном равна 3,03 м, что соответствует длине 3 м одного из нагревательных матов. Следовательно, нужно укладывать нагревательные маты вдоль этой стены. «Лишние» 3 см – это удобный для укладки матов запас, при котором не требуется подрезка по длине. Для такого направления укладки место установки регулятора – правый верхний угол (см. рисунок). Как вариант – разъемы можно расположить «снизу», тогда регулятор следует устанавливать в левом нижнем углу.
Площадь помещения: 3,03 х 4,88 = 14,8 м2.
Четыре мата Devidry™ 100 площадью 3 м2 покроют 12 м2 пола. Следовательно, дополнительно нужен мат-заполнитель на оставшуюся площадь 14,8 м2 - 12 м2 = 2,8 м2, выбираем ближайший – 3 м2 (1+2 м2).
Мощность системы из четырех матов 3 м2 составит 240 Вт х 4 = 960 Вт, что не превышает максимально допустимую мощность 2300 Вт или ток 10 А.
Необходимое оборудование Devidry™:
1…4. Нагревательный мат Devidry™ 100, 3 м2 – 4 шт.
5. Мат-заполнитель Devidry™ FM, 1 м2 – 1 шт., 2 м2 – 1 шт.
6, 7. Набор Devidry™ Pro Kit с регулятором Devireg™ 535 или
6. Регулятор Devireg™ + 7. Кабель Devidry™ Pro Supply Cord
Рекомендации по монтажу и подключению системы Devidry™
Используйте нагревательные маты только согласно «Инструкций по монтажу и эксплуатации» и рекомендаций DEVI. Следует придерживаться действующих норм и правил по электробезопасности и строительных норм!
1. Начертите план помещения, в котором будет уложен Devidry™. Сделайте расчет свободной площади. Убедитесь, что в месте установки нагревательных матов Devidry™ не планируется установка стационарной мебели без ножек.
2. Подберите соответствующее Вашей площади оборудование Devidry™. Не забудьте о матах-заполнителях, которые должны быть установлены на необогреваемых или краевых участках пола. Не следует использовать другие материалы как заполнитель свободных участков – это может привести к искривлению поверхности покрытия пола! Применение терморегулятора с датчиком температуры пола и с ограничением максимальной температуры пола обязательно!
3. Перед монтажом проверьте правильность укладки стяжки, а также её влажность. Обычно, новая стяжка должна сохнуть на протяжении примерно 30 дней. Установите паробарьер на стяжку, если этого требует технология производителя деревянного покрытия.
4. Разложите маты на чистое и ровное основание пола. Сторона нагревательного мата с этикеткой и символом должна располагаться сверху.
5. Подключите разъемы матов друг к другу. Для этого снимите защитные крышки и заглушки с разъемов.
6. Соедините разъемы между собой.
7. Используйте специальный ключ для соединения и разъединения разъемов.
8. Если конфигурация помещения не позволяет последовательно соединить разъемы нагревательных матов, например, стены имеют излом, то используется кабель-удлинитель Devidry™ Х25, Devidry™ Х100 или Devidry™ Х200 длиной 25, 100 и 200 см соответственно.
9. Подрежьте края матов, подгоняя их под помещение – максимально можно отрезать 25 см сверху и/или снизу. Зоны подрезки помечены символом «нож». Запрещается какое-либо разрезание мата в зоне нагрева и между разъемами – зона помечена символом «зачеркнутый нож». На необогреваемых участках разложит е маты-заполнители Devidry™ FM или, при наличии, остатки с зон подрезки нагревательного мата. Рекомендуется проклеить стыки матов липкой лентой. Убедитесь, что установлена концевая заглушка в разъеме «последнего» нагревательного мата.
10. Установите датчик температуры пола. Место установки – в зоне подогрева на расстоянии 20-30 см от ее края. Для этого паз верхнего слоя матов возле разъема подрезан на заводе. Удалите эту полоску красного пластика. В полученном вырезе-канавке уложите датчик с проводом. Датчик (утолщение на конце кабеля) не должен касаться нагревательных кабелей и располагается между ними. Вырез сверху проклеивается алюминиевым скотчем из набора Devidry™ Kit.
11. Подключите кабель регулятора. Он подключается к соединенным между собой матам при помощи кабеля со специальным разъемом. Подключение возможно только с одной стороны уложенных на полу матов – это «правый» разъем-вилка! Для подключения кабеля с разъемом к нагревательному мату необходимо иметь мин. 8 см свободной площади пола, которая затем будет закрыта заполнителем. Кабель прокладывается по краям в специальных вырезах (пазах) вне зоны подогрева. Минимальный радиус изгиба кабеля – 2,5 см. Набор Devidry™ ProKit с регулятором Devireg™ 535 содержит кабель для подключения длиной 3 м, 10 А.
12. Установите терморегулятор. Для стационарной установки в монтажную короб ку используется набор Devidry™ Pro Kit с Devireg™ 535. Для монтажа регулятора и датчика температуры необходимо штрабление стены. В штрабы устанавливаются монтажная коробка для регулятора, гофротрубы для датчика температуры пола и для кабеля подключения к регулятору. Таким же образом могут быть подключены «обычные» терморе гуля - торы Devireg™ с помощью дополнительного кабеля Devidry™ Pro Supply Cord 3 м, 10 А. Проверьте сопротивление кабеля и сопротивление изоляции. Подключите напряжение. Проверьте систему – почувствуйте тепло на поверхности всех нагревательных матов. Теперь можно укладывать покрытие.
Рекомендуемая конструкция пола.
В Россию поставляются нагревательные маты с удельной мощностью 100 Вт/м2 при 230 В, что согласно Европейских норм запрещает их установку на деревянное основание пола (пол под матом). То есть основание пола должно быть бетонным, цементно-песчаная стяжка или подобное. В конструкцию пола должен быть установлен пароизолятор как можно ближе к деревянной поверхности пола.
Ограничение температуры пола с деревянным покрытием.
Комфортная температура на поверхности деревянного пола равна примерно 25-26°С. Производители деревянных покрытий гарантируют их применение для полов с подогревом при ограничении максимальной температуры поверхности пола на уровне 27°С. Так как датчик устанавливается под поверхностью, а не на ней, в терморегуляторе рекомендуется устанавливать следующие ограничения:
* Максимально допустимая толщина покрытия для Devidry™ 10
devi-krasnodar.ru
Теплый пол под ламинат на бетонный пол: выбор и монтаж
Задача поставлена предельно простая – определить, каким образом лучше смонтировать теплый пол под ламинат на бетонный пол. Пусть это будет черновой пол по грунту или стяжка поверх плит перекрытия, это идеальная основа для водяного или электрического теплого пола под ламинат, однако следует выяснить, каким именно способом подготовить основание и изолировать нагревательные элементы, чтобы не растрачивать тепло впустую.
Однако первый вопрос касается выбора напольного покрытия: обычный ламинат для этого не годится, а выбирать подходящий следует в строгом соответствии с выбранным типом теплого пола.
Какой ламинат выбрать
Ламинат представляет собой деревянные ламели или полосы полимерной основы с декоративным и защитным покрытием. Он очень удобен в укладке, практичен и долговечен, внешний вид пола, покрытого ламинатом, отлично впишется в любой стиль интерьера. Однако используемые по умолчанию материалы для его производства не совместимы с постоянным нагревом, которым характерна система теплых полов.
Производители предлагают специализированный ламинат, способный противостоять постоянному нагреву, не деформируется и не меняет своей формы под воздействием умеренного нагрева. При этом используются различные ухищрения и техники, включая подбор клеящих веществ и материала основания строго в соответствии с типом нагревательного элемента теплого пола.
Для электрического теплого пола характерными являются постоянный локальный нагрев от элементов, расположенных всего в 10-15 миллиметрах от напольного покрытия. Распределение тепла фактически происходит по самому ламинату и тонкому слою подложки с теплоотражающим слоем. Характерно, что количество тепла в каждой точке теплого пола всегда постоянное независимо от теплопроводности покрытия или фактической температуры. Если теплу некуда деваться, неизбежно возникает локальный перегрев.
Ламинат для электрического теплого пола должен выдерживать не только постоянный нагрев, но и локальные перегревы вплоть до 50оС без особых последствий. Материал не должен деформироваться под воздействием неравномерного нагрева поверхности пола.
В технической документации, а также на упаковке выбранного материала должен обязательно присутствовать знак разрешающий использование ламината в сочетании с электрическим теплым полом, при том с указанием оптимальной температуры нагрева во время эксплуатации.
Водяной тёплый пол заливается бетонной стяжкой, которая равномерно распределяет тепло по поверхности пола и напольному покрытию. Температура теплоносителя устанавливается в пределах до 31 оС, а локальные перегревы исключены, ведь тепло от воды в трубах попросту не перейдет уже по прогретому основанию, а уйдет дальше по контуру.
К ламинату предъявляется меньше требований, и он должен лишь обладать малым линейным тепловым расширением и не деформироваться под воздействием тепла. Обязательно наличие разрешающего знака на упаковке ламината именно для использования с водяным теплым полом. Однако если по каким-то причина понравившееся напольное покрытие имеет разрешение для электрического теплого пола, то его так же можно использовать и в случае гидравлической системы, но ни в коем случае не наоборот.
Как выбрать теплый пол под ламинат на деревянный пол — в этой статье.
Водяной теплый пол: конструкция
Поверх чернового бетонного основания укладывается слой теплоизоляционного материала:
- пенополистирол плотностью свыше 25 кг/м3;
- ЭППС;
- пенополиуретан;
- вспененный пенополиэтилен;
- сухая стяжка.
Обязательно укладывается теплоотражающий экран. Достаточно уложить пенофол или аналогичный материал толщиной 2-3 мм с покрытием алюминиевой фольгой.
Для армирования дальнейшей стяжки, а также для фиксации труб теплого пола расстилается стальная или полимерная сетка с ячейками 5-10 см. Ее следует скрепить с основанием пола для надежной фиксации, предупреждая подвижки в горизонтальной плоскости и разравнивая по поверхности.
Трубы используются сшитого полиэтилена или металлопластик, которые поставляются в бухтах длиной до 200м, чтобы в теле одного контура не было стыков, или их количество можно было свести к минимуму и без вреда для внутренней отделки вывести наружу.
Распределяют трубы равномерно по всей площади отапливаемого помещения. Это может быть змейка или спираль с двойной укладкой по встречным направлениям трубы прямого и обратного хода, чтобы нивелировать перепады температуры. Рекомендуют заводить трубу от коллекторной группы по кратчайшему маршруту к окну в помещении и оттуда вести дальнейшее распределение, чтобы прогрев пола лучше перекрывал естественные теплопотери.
Труба фиксируется проволокой или пластиковыми стяжками к сетке так, чтобы концовки и усики не выступали выше уровня будущей стяжки. Выводы труб из помещения оборачиваются в гофру и заводятся в ящик с коллекторной группой.
Отдельно со стороны регулятора, устанавливаемого на стене рядом с выключателями, опускается гофрированная труба для установки термодатчика, который будет замерять температуру пола.
Обязательно по периметру помещения укладывается демпфирующая лента из вспененного полиэтилена толщиной не менее 10 мм для компенсации теплового расширения бетона и ламината. Высота демпфирующей ленты должна превышать уровень стяжки теплого пола, подложки и ламината примерно на 15-20 мм. Остаток срезается уже после укладки напольного покрытия.
Заливать стяжку следует бетоном марки не ниже М200, чтобы достаточно было и прочности, и плотности материала для нормального функционирования. Толщина подбирается индивидуально, в большинстве случаев такой, чтобы трубы были покрыты свыше верхней кромки на 3-4 см для равномерного распределения тепла.
Поверхность пола выравнивается наливной стяжкой. После этого переходим к укладке ламината.
Электрический теплый пол
Есть три варианта конструкции электрического теплого пола:
- кабельный;
- пленочный,
- инфракрасный.
В первом случае укладывается нагревательный кабель, а монтаж фактически повторяет процесс закладки водяного теплого пола со стяжкой с той разницей, что вместо труб используется кабель и фиксируется по армирующей сетке. Толщина стяжки может составлять всего 2-3 см, что гораздо ниже, чем результирующие 6-7 см у водяного теплого пола.
Существенное различие при использовании любого электрического теплого пола касается требований к теплоотражающей подложке. Необходимо использовать изолированный экран с алюминиевой фольгой, покрытой слоем полиэтилена или полимерные теплоотражающие экраны на основе лавсана.
Нагревательные элементы перед укладкой обязательно проверяются по сопротивлению, которое не должно отличаться от номинального значения по паспорту более, чем на 0,5%.
Монтаж пленочного электрического теплого пола
Укладка выполняется поверх бетонного основания. Однако чтобы не повредить нагревательные элементы и теплоотражающий экран, следует выполнить тонкую выравнивающую стяжку наливными полами.
Поверх подготовленной поверхности укладывается теплоотражающий экран из пенофола с алюминиевой фольгой, обязательно изолированной диэлектрическим материалом, а лучше специальной лавсановой пленкой.
Расстилаются пленочные нагревательные элементы. При том распределяются они не по всей площади, а только по свободной части, где не будет устанавливаться мебель или стационарное оборудование, чтобы не допустить образования зон локального перегрева.
Согласно инструкции все маты и пленки объединяются в единую электрическую схему. Отдельно со стороны регулятора, устанавливаемого на стене рядом с выключателями, опускается гофрированная труба для установки термодатчика, который будет замерять температуру пола.
Схема подключения проверяется, а теплый пол тестируется на работоспособность и отсутствие короткого замыкания и других неприятностей. Далее уже можно переходить к монтажу ламината.
Монтаж ламината
Укладка напольного покрытия сводится всего к нескольким действиям. По периметру помещения закрепляется демпфирующая лента, если она не была уложена еще при заливке теплого пола.
Подложку и ламинат в упаковке следует заранее занести в помещение, чтобы за сутки или двое температура и влажности сравнялись, исключая деформации уже после раскройки и укладки.
По всей площади застилается подложка для ламината, тонкие в 2-3 мм полосы вспененного полиэтилена, уложенные встык и проклеенные скотчем.
Укладку ламината начинают от входной двери, чтобы создать на входе в комнату ровный рисунок напольного покрытия. Полосы ламината соединяются между собой, защелкиваясь по замку, достаточно выполнить сцепление вручную, однако для надежности лучше использовать полоску жесткого картона и киянкой простукивать место соединения, чтобы избавиться от возможного напряжения материала. Если демпфирующей полосы по каким-то причинам нет, то обязательно оставляется зазор по периметру от стенок не менее 10-12 мм, что особенно важно учитывать при раскройке материала.
Когда напольное покрытие собрано, лучше всего подождать сутки, пока оно окончательно уляжется, а после проверить работу системы теплого пола, включив ее, и постепенно в течение нескольких часов доведя до максимально допустимой температуры. Для жилых помещений поверхность пола должна нагреваться не более чем до 28 оС, для остальных помещений порог повышен до 31 оС.
